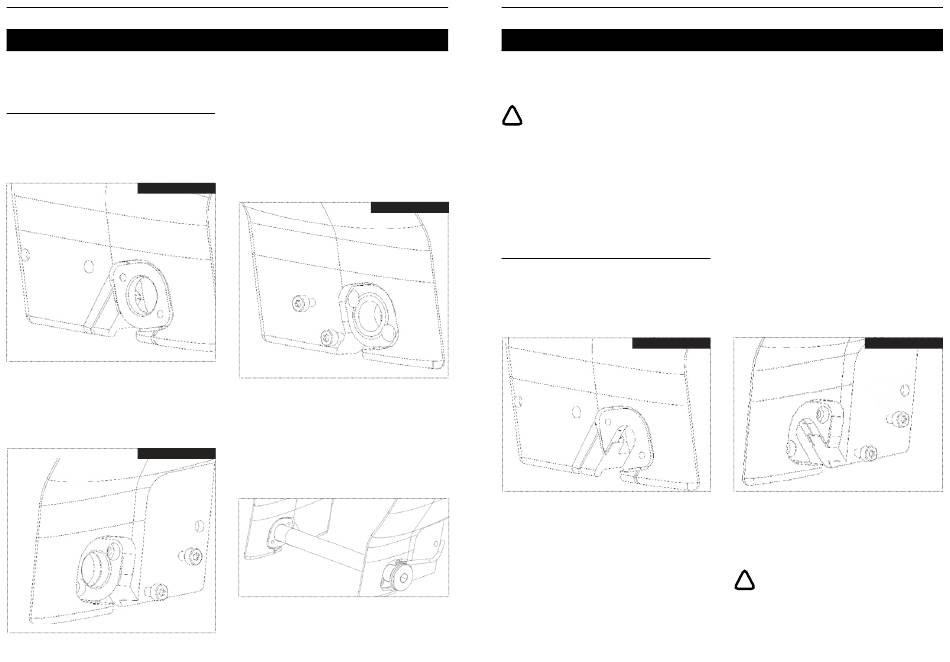

MONTAJE DE LAS PIEZAS PARA EJE PASANTE
1- En la caja de herramientas incluida con el
cuadro, encontrará una bolsa con todos las piezas
necesarias para instalar el tipo de eje que necesite.
LADO INTERIOR
2- Inserte el casquillo avellanado en la cara externa
de la puntera izquierda y presiónela. Sosténgala
con los dos tornillos M3x5.
LADO EXTERIOR
3- Repita el primer paso en la puntera derecha
(el casquillo con roscas es simétrico y se puede
colocar en el lado derecho o izquierdo).
4- Inserte la tuerca M12 en la cara externa de
la puntera derecha y presiónela contra ella.
Sosténgala con los dos tornillos M3x5.
LADO EXTERIOR
5- 5. Antes de apretar completamente los cuatro
tornillos, desengrase la rosca del eje pasante,
aplique fijador de tornillos, y después enrósquelo
un poco en la tuerca M12 dejando los tornillos
M3x5 accesibles.
Esto asegura que la tornillería quede correctamente
alineada.
Retire el eje pasante y a continuación apriete los
cuatro tornillos M3x5 a 1 Nm.
ATENCIÓN: : las cabezas de los tornillos
!
no deben sobresalir de sus alojamientos
avellanados, de lo contrario el eje asentaría
sobre ellos en vez de sobre la superficie plana del
casquillo.
6- Coloque la rueda y apriete el eje pasante a 10
Nm usando una llave hexagonal de 6 mm y tras
haber engrasado la rosca del eje.
MONTAJE DE LAS PIEZAS PARA EJE ESTÁNDAR
1- Inserte el casquillo con roscas en la cara interna
de la puntera izquierda y presiónela.
LADO INTERIOR
2- Inserte el casquillo avellanado en la cara externa
de la puntera izquierda y presiónela. Apriétela a 1
Nm con los dos tornillos M3x5.
LADO EXTERIOR
3- Repita los dos pasos anteriores en la puntera
derecha (los casquillos son simétricos y pueden
colocarse en el lado derecho o izquierdo).
ATENCIÓN: : las cabezas de los tornillos
!
no deben sobresalir de sus alojamientos
avellanados, de lo contrario el eje asentaría
sobre ellos en vez de sobre la superficie plana del
casquillo.
