Product of France
Réf. :
Avant toute utilisation, lire soigneusement l'intégralité de ces instructions.
Respecter les conseils donnés, afin de garantir une utilisation correcte du produit.
Sous réserve de changement des spécifications sans avis pour l'amélioration du produit.
5
6
Course de réglage longitudinale de la selle : environ 60mm
Diamètre de tige de selle : 27.2 mm
ATTENTION :
Ne jamais aller au-delà de l'indication "STOP"
Ne pas serrer la tige de selle carbone à l'aide s'un système à vis pointeau
Ne coller aucun autocollant sur les éléments en carbone
Nettoyage : utiliser exclusivement de l'eau savonneuse

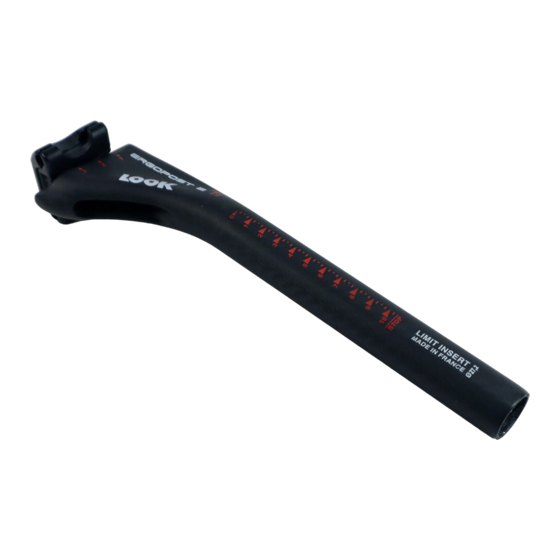

NOTICE DE MONTAGE
ERGOPOST 2
1
2
3
Positionner le COULISSEAU (4) sur la TIGE
DE SELLE (7) en s'assurant que le trou du
4
COULISSEAU (4) et celui de la TIGE DE
SELLE (7) coïncident bien.
Poser le CHARIOT INFERIEUR (3) sur l'en-
semble COULISSEAU + TIGE DE SELLE.
Placer le CHARIOT SUPERIEUR (2) sur le
CHARIOT INFERIEUR (3) de telle manière
7
que les rainures soient perpendiculaires.
Insérer la RONDELLE (5) dans la VIS (6) puis
introduire la VIS + RONDELLE dans l'ensemble
TIGE + COULISSEAU + CHARIOT INFE-
RIEUR & SUPERIEURE et serrer la VIS (6)
d'un ou deux tours.
Amener les RAILS DE SELLE sur le CHARIOT
INFERIEUR (3) , puis tourner le CHARIOT
SUPERIEUR (2) pour que les rainures soient
parallèles.
Régler horizontalement la selle à l'aide d'un
niveau puis affiner suivant vos préférences.
Serrer à l'aide d'une clé à six pans creux de
6 mm les 2 ensembles au couple de serrage
préconisé de 15 N.m.
1 :
Ecrou
2 :
Chariot supérieur
3 :
Chariot inférieur
4 :
Coulisseau
5 :
Rondelle
6 :
Vis
7 :
Tige
