look P24 Bedienungsanleitung Seite 23

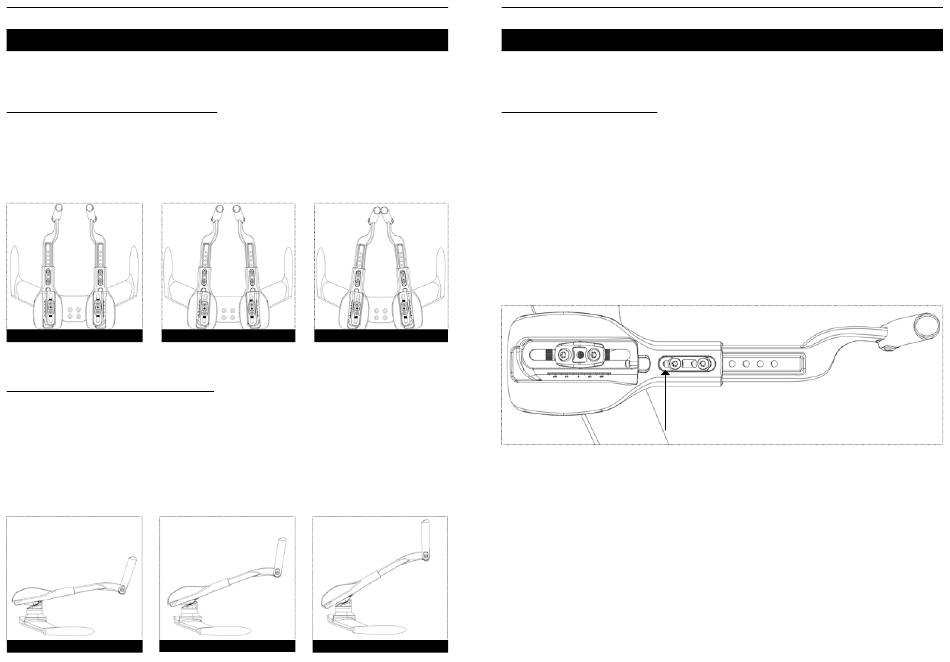

RÉGLAGE DU PINCEMENT « ARMPAD TOE-IN »
Les prolongateurs AERGO permettent de régler
l'angle de pincement entre les deux prolongateurs,
afin de trouver le confort optimal pour le coureur
jusqu'à un angle de pincement total de 14°.
Pour régler, il suffit de desserrer les vis (12), régler
la position, et resserrer les vis au couple de 8Nm.
0°
RÉGLAGE DE L'INCLINAISON « ARMPAD TILT »
Les prolongateurs AERGO permettent de régler
l'angle d'appui des avant-bras afin de trouver le
confort optimal pour le coureur.
Pour régler l'inclinaison des repose-bras, desserrer
les vis (12), maintenir l'inclinaison du prolongateur
à l'angle souhaité en s'aidant du marquage gradué
sur les supports de berceaux (3A et 3B), puis serrer
les vis (12) progressivement et alternativement
jusqu'au couple de 8Nm.
10°
3.5° - 3.5° 7° - 7°
20° 30°
EXTRÉMITÉ DE PROLONGATEURS
Il est généralement nécessaire de recouper
les extrémités de prolongateurs (16 et 17) pour
s'adapter à la longueur d'avant-bras du coureur. (Cf.
encadré CONSEILS POUR LA RECOUPE)
Afin de déterminer la bonne longueur de
recoupe, il faut déterminer la sortie nécessaire du
prolongateur :
1- Positionner vos avant-bras sur les repose-bras
et prendre en main les poignées de prolongateur
réglées à l'angle souhaité (Cf. § poignées de
prolongateurs)
2- Recouper la partie de prolongateur (16 et 17) qui
dépasse à l'intérieur des repose-bras en coupant
au milieu de deux perçages.
Pour réaliser le serrage des embouts (16 et 17)
dans les repose-bras (9 et 10), serrer les platines
(13) et (14) avec les vis (15) au couple de 8Nm.
Maintenir la platine inférieure avec une longue vis
M3 ou une clé Allen pour faciliter le montage (non
fournies).
