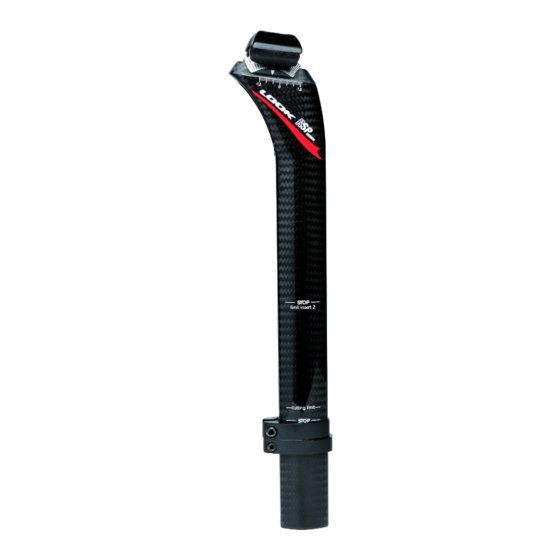

look RSP R5 Montageanleitung
Sattelstütze
Verwandte Anleitungen für look RSP R5
Inhaltszusammenfassung für look RSP R5
- Seite 1 NOTICE D’INSTRUCTIONS 2 - 7 MOUNTING INSTRUCTIONS 8 - 13 ISTRUZIONI DI MONTAGGIO 14 - 19 MANUAL DE MONTAJE 20 - 25 MONTAGE HANDLEIDING 26 - 31 MONTAGEANLEITUNG 32 - 37...
- Seite 32 PRODUKTPRÄSENTATION Die nicht integrierte RSP Sattelstütze er- Sie haben sich für ein LOOK Zubehör möglicht die erneute Umrüstung zu einer entschieden. traditionellen Sattelstütze bei Look Rahmen mit integrierter Sattelstütze im E-Post De- Wir möchten uns für Ihr Vertrauen in unsere sign. Produkte bedanken.
- Seite 33 MONTAgE DES SATTELS AUF DIE RSP STRAßEN-STüTZE 1 - Das GLEITSTÜCK (4) auf das obere Ende Abb. 1 der SATTELSTÜTZE (8) setzen. 2 - Die UNTERE SATTELKLEMME (3) auf die Einheit GLEITSTÜCK + SATTELSTÜTZE setzen. 3 - Die OBERE SATTELKLEMME (2) auf der UNTEREN SATTELKLEMME (3) positionieren. Die Schraube (7) in die SCHRAUBEN-BEILAGE (6), dann durch die längliche Beilage (5) stecken;...
- Seite 34 MONTAgE DES SATTELS AUF DIE RSP R5-STüTZE 1 - Die KONISCHEN FLANSCHE (3 und Abb. 2 5) auf die Kegel der SATTELSTÜTZE (6) positionieren. 2 - Die optimale Einstellung (+ oder – 5 mm) wählen, um den Sattel in die gewünschte Position zu bringen. 3 - Die SATTELFÜHRUNGEN in die Aussparungen der KONISCHEN FLANSCHE bringen.
- Seite 35 MONTAgE DER STüTZE IN DEN RAhMEN (STRAßEN & R5) 1 - Den STÖPSEL (1) in die KLEMMUNG (4) 3 - Die Schrauben in die aus KLEMMUNG + bringen, dann die SCHRAUBEN M4 x 12 STÖPSEL + SCHRAUBEN bestehende (3) und M5 x 12 (2) einsetzten. Einheit einführen, danach entsprechend nachstehender Abbildung in die Sattelstütze 2 - Die FEDER-SCHNEIDE (5) in die stecken :...
- Seite 36 4 - Die aus KLEMMUNG + STÖPSEL + ACHTUNG : SCHRAUBEN bestehenden Einheit bis zum Anschlag in den Rahmen stecken. Auf Grund der Bauweise von LOOK Rahmen kann das Kürzen des 5 - Die Sattelhöhe wie gewünscht einstellen. Sattelrohres notwendig sein, um die niedrigste Sitzhöhe zu erreichen.
- Seite 37 Kaufdatum eine Gewährleistung für 5 Sollten die Rohre Ihres LOOK-Rahmens Jahre für Fertigungsfehler oder -mängel. oder Ihrer Gabel Schäden aufweisen, das Fahrrad zu Ihrem LOOK-Händler zur Für die Gültigkeit der Garantie registrieren Sie sich bitte auf unserer Website unter: Überprüfung bringen. Wenn Sie nachts www.lookcycle.com.
