- Seite 1 NOTICE D’INSTRUCTIONS 2 - 12 MOUNTING INSTRUCTIONS 13 - 23 ISTRUZIONI DI MONTAGGIO 24 - 34 MANUAL DE MONTAJE 35 - 45 MONTAGE-AANWIJZINGEN 46 - 56 MONTAGEANLEITUNG 57 - 67...
- Seite 57 Herzlichen Glückwunsch! Achtung: Dieser LOOK-Rahmen ist so geplant Sie haben sich für ein Zubehör von LOOK und bietet Ihnen nur dann eine optimale entschieden. Leistung, wenn er von Fahrern benutzt Wir möchten uns für Ihr Vertrauen in unsere wird, deren Körpergewicht 100 kg (220,5 Produkte bedanken.
-
Seite 58: Explosionszeichnung

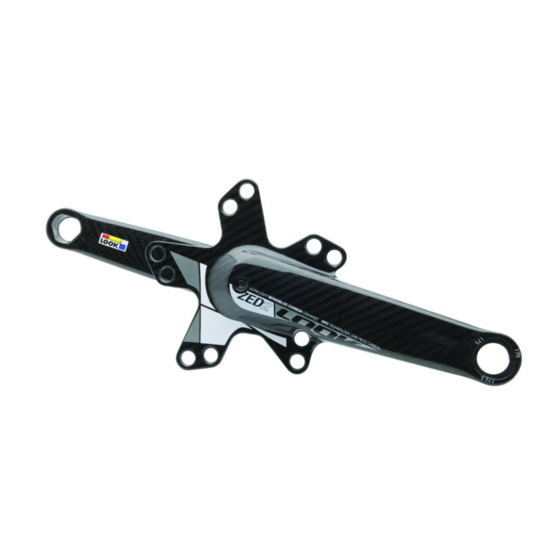

ZED 2-Tretlagergehäuse Abb. 1 Besonderheit des ZED 2-Tretlagers: Das neue „ZED 2“-Tretlager ist das erste Carbon Monobloc Tretlager. Um eine bis heute nicht erreichte Steifigkeit zu erzielen, sind die Kurbeln und der Befestigungsstern für die Kettenblätter fest mit der Achse des Tretlagers verbunden. -
Seite 59: Montage Der Kettenblätter
Abb. 3 Montage der Kettenblätter am Tretlager: Es gibt zwei Möglichkeiten der Montage der Kettenblätter am ZED 2-Tretlager: 1. Über die linke Kurbel, wenn das Tretlager nicht auf dem Rahmen montiert ist (siehe Abb. 2). 2. Über die rechte Kurbel, wenn das Tretlager wie in Abb. 4 auf dem Rahmen montiert ist (vgl. - Seite 60 MONTAGE DER KETTENBLÄTTER Das innere Kettenblatt Das innere Kettenblatt Das äußere Kettenblatt Das äußere Kettenblatt zunächst über die rechte Kurbel zunächst im Bereich der über die rechte Kurbel im Bereich der Achse schieben Achse positionieren schieben positionieren Die 5 Befestigungshülsen Die 5 Distanzstücke Das innere Kettenblatt Die Montage durch Anziehen für die Kettenblätter...
-
Seite 61: Montageüberprüfung
Kettenblättern: - Für einen leichteren Gangwechsel wurden spezifische Zahngeometrien der Look-Kettenblätter entwickelt, die für die Montage auf den ZED 2-Stern - doppelt und/oder kompakt - geeignet sind. - Die Festigkeit und Stabilität der Look-Kettenblätter wurden optimiert, insbesondere durch eine größere Auflagefläche im Bereich der Befestigung der einzelnen Arme. - Seite 62 Lager des ZED 2-Tretlagers unwiderruflich beschädigen. Reinigen Sie das Tretlager im montierten Zustand an Ihrem Fahrrad. Die Carbonteile vorsichtig mit einem weichen Lappen mit Wasser und Neutralseife reinigen. - Das ZED 2-Tretlager nicht in einem in der Sonne abgestellten Fahrzeug lassen oder neben einem Heizkörper oder in der Nähe anderer Wärmequellen aufbewahren.
- Seite 63 Abb. 7 AUS- UND EINBAU DES TRETLAGERS 2/2 Montagewerkzeug für die Mutter Schraube M3 x 20 Anzugsmoment: 2 Nm Die Spannmutter durch Einsetzen des Montagewerkzeugs in den 1 mm-Schlitz mit Hilfe der Schraube Die Spannmutter von Flachdichtung M3 x 20 mm vorbereiten. Anzugsmoment: 2 Nm Hand auf die ersten Mutter Gewindegänge des...
- Seite 64 Den Pfeil der Stützscheibe mit der Markierung für die gewünschte Länge ausrichten und danach die Tri-Lobe Mutter auf der anderen Seite in der gleichen Position anbringen. Das Pedal mit dem angegebenen Anziehmoment festschrauben. Das ZED 2 System ist mit allen marktgängigen Pedalen kompatibel.
-
Seite 65: Einstellung Der Kurbellänge
EINSTELLUNG DER KURBELLÄNGE Die Stützscheibe darf nicht aus ihrer Platzierung herausragen. NO ! OK ! Die Mutter muss bis ins Ende der Platzierung eingeführt werden und darf nach der Blockierung nicht aus dieser herausragen. OK ! NO ! Die Stützscheibe drehen, bevor sie Linke so in die Kurbel eingeführt wird, Kurbel dass die Markierung der Achse sich gegenüber der gewünschten Kurbellänge befindet. Rechte Kurbel Position der Scheibe bei einer Kurbellänge von 170 mm Markierung Position der Scheibe bei einer... -
Seite 66: Ausbau Des Rahmenlagers
Montage der BSC-Adapter: Zum Zwecke der Kompatibilität kann in einen Rahmen, in den ein ZED 2-Tretlager montiert werden soll, ein Tretlagerge- häuse mit BSC-Gewinde montiert werden. Hierzu werden die Adapter anstelle der Lager 6810 angebaut (vgl. Abb. 12). ACHTUNG: • Hierfür wird Spezialwerkzeug benötigt. Die Durchführung ist durch einen Look-Fachhändler vorzunehmen •... - Seite 67 Lassen Sie Ihre Zubehörteile nicht in der Nähe einer Wärmequelle. GARANTIE ACHTUNG: Für dieses LOOK-Zubehör übernehmen wir ab Überprüfen Sie Ihr Fahrrad stets, bevor Sie es Kaufdatum eine Gewährleistung für 2 Jahre benutzen! Falls das Tretlager irgendwelche für Fertigungsfehler oder -mängel.
