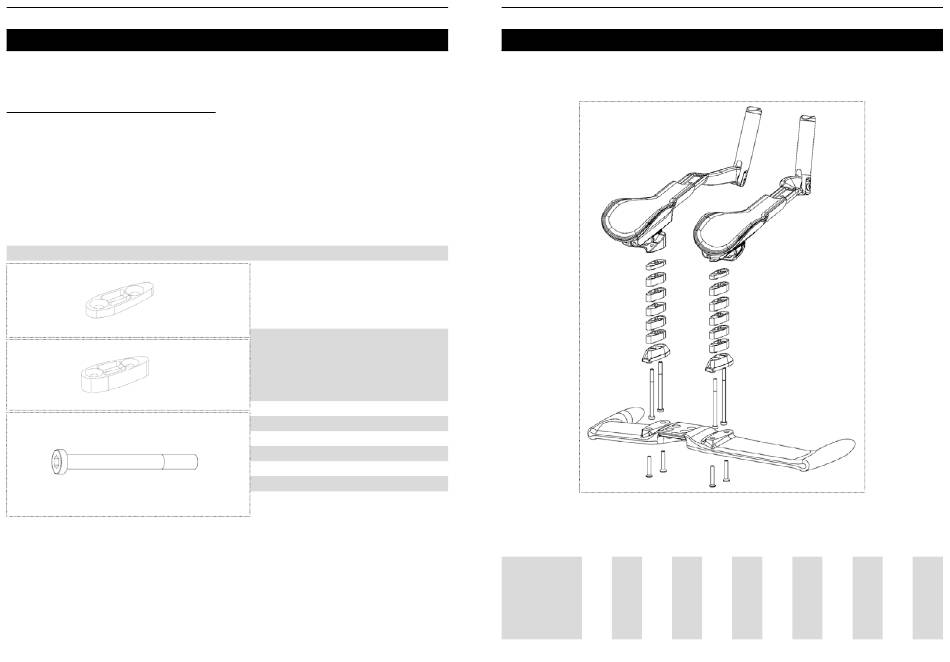

AJUSTE DE LA ALTURA DE LOS APOYA CODOS
El AERGO LOOK P24 incluye una serie de
espaciadores para colocar los apoya codos
a distinta altura. Consejo para su montaje; es
necesario montar los 4 tornillos M5 CBHC (7) y
apretarlos a 4,5 Nm por la superficie plana (4). A
continuación, atornille el conjunto al manillar con
los tornillos M5x30 FHCX (8) impregnados con
fijador de tornillos (por ejemplo Loctite 243), y
apriételos a 5 Nm.
N°
1
2
3
4
5
designación cant
Espaciador de 5 mm 2
Espaciador de 10 mm 10
Tornillos CBHC M5X20 4
Tornillos CBHC M5X30 4
Tornillos CBHC M5X40 4
Tornillos CBHC M5X50 4
Tornillos CBHC M5X60 4
Tornillos CBHC M5X70 4
Tornillos CBHC M5X80 2
Utilice los tornillos de la longitud apropiada
acordes a los espaciadores necesarios, como se
muestra a continuación:
Altura del 0mm 5mm 10mm 15mm
espaciador
Longitud del 20 30 30 40
tornillo delantero
Longitud del 20 20 30 30
tornillo trasero
20mm 25mm 30mm 35mm 40mm 45mm
40 50 50 60 60 70
40 40 50 50 60 60
50mm 55mm
70 80
70 70
