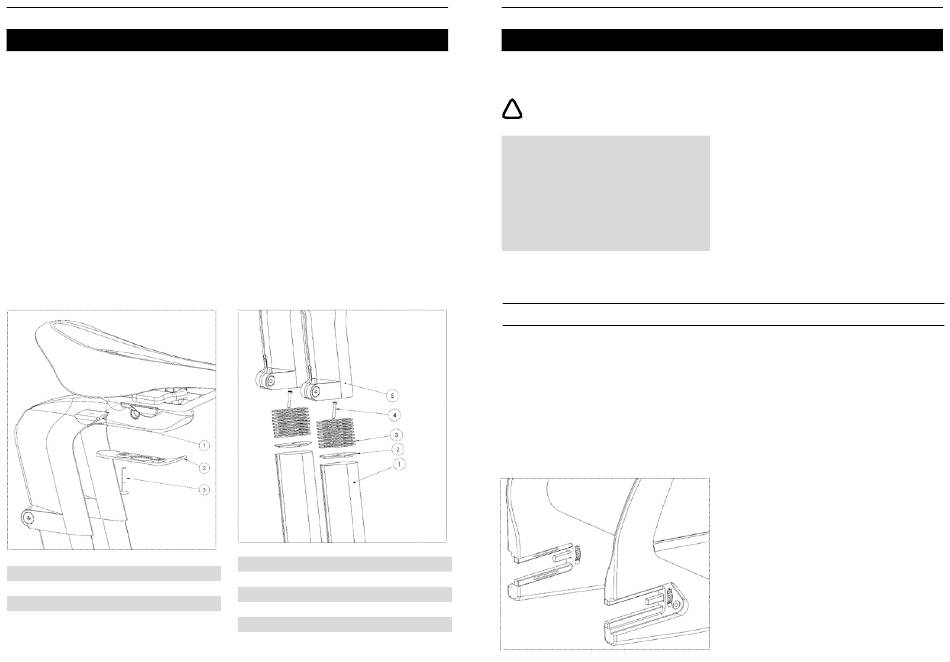

Montagegehäuse; Einbau Des Hinterrades - Look P24 Bedienungsanleitung

6- Wenn der Schnitt fertig ist, bauen Sie die
Sattelstütze wieder ein, indem Sie die Schritte 1
und 2 wiederholen, dann bauen Sie die Sattelstütze
wieder ein und ziehen die Klemmschrauben der
Sattelstütze mit 2 Nm an.
7- Überprüfen Sie die Sattelhöhe und stellen Sie
den Sattel ggf. neu ein.
8- Sobald die Einstellung erfolgt ist, montieren
Sie die obere Mutter und die Kappe in den
verbleibenden zylindrischen Teil der Sattelstütze.
6- Wenn der Schnitt fertig ist, bauen Sie die
Sattelstütze wieder ein, indem Sie die Schritte 1
und 2 wiederholen, dann bauen Sie die Sattelstütze
wieder ein und ziehen die Klemmschrauben der
Sattelstütze mit 2 Nm an.
N° Bezeichnung
1 Obere Mutter
2 Kappe Sattelstütze
3 FHC Schraube M4x25 - HEX2.5 - 1Nm
9- Im Falle eines Schnittfehlers (zu kurz) oder
der Notwendigkeit, die Sattelhöhe einzustellen,
finden Sie in der Zubehörkiste, die mit dem
Fahrrad geliefert wird, Teile zur Einstellung. Das
obere Distanzstück (2) dient als Stopfen, um zu
verhindern, dass Teile in die Ausfallenden der
Sattelstütze fallen, aber auch als erstes 1mm
Distanzstück. Es kann allein verwendet werden
(eines an jedem Ende), wenn eine Erhöhung von
1 mm erforderlich ist, oder mit der erforderlichen
Anzahl von Distanzstücken (3) darüber gestapelt
werden (ab einer Erhöhung von 2 mm), die mit den
CHC-Schrauben M2,5x16 (4) befestigt werden.
Diese Teile werden wie folgt zwischen der
Sattelstütze und dem Sitzmast angebracht:
N° Bezeichnung
Qty
1 Sattelstütze
1
2 Oberer Abstandshalter
1
3 1mm Abstandshalter
1
4 CHC M2.5x16 Schraube - T9 Bit - 1Nm
5 Sitzdom
WARNUNG: : Keine Gewalt anwenden, da
!
dies zu irreparablen Schäden führen kann.
MONTAGEGEHÄUSE :
der Sattelstütze und
zusammengesetzte Teile
unerwünschte
auftreten. In diesem Fall empfehlen wir, die
Einführungslänge der Sattelstütze in den
Sitzdom mit Carbon-Grip-Paste zu versehen.
In der Zubehörkiste finden Sie ein Set mit den
Teilen, die für den Einbau und das Festziehen des
Laufrads erforderlich sind. Diese Teile ermöglichen
die Verwendung einer 12-mm-Steckachse mit
flacher Auflage oder einer Standardachse, je nach
den verwendeten Laufrädern.
Das Rad wird bereits mit einem Schnellspanner
und einer Schnellspannachse an jedem der
hinteren Ausfallenden vormontiert sein.
Qty
1
2
18
2
1
Da es sich bei
dem Sitzdom um
handelt, können
Reibungsgeräusche

EINBAU DES HINTERRADES
