La pedivella ZED pista è la prima pedivella
monoblocco da pista in carbonio. Le pedivelle e
la corona di supporto del pignone sono solidali
con l'asse della pedivella per ottenere una
rigidità senza pari fino ad oggi.
Interamente realizzata in fibra di carbonio, è
allo stesso tempo leggera ed estremamente
rigido. La ZED pista è il risultato di molti anni
di ricerca e sviluppo e incorpora numerose
tecnologie brevettate da LOOK, in particolare
la variazione della lunghezza delle pedivelle
tramite la tecnologia trilobata.
Con una pedivella di taglia unica, è possibile
scegliere di pedalare con una lunghezza della
pedivella di 165 – 167,5 – 170 mm (taglia
1) oppure 172,5 – 175 – 177,5 mm (taglia 2)
semplicemente ruotando di un terzo di giro
il dado di fissaggio della pedivella. Questa
modifica è rapida e non richiede attrezzi
speciali.
La tecnologia monoblocco unisce le pedivelle
e l'asse a una corona piena che supporta il
pignone. Questa continuità tra il pignone e la
corona è perfetta e consente di migliorare il
comportamento aerodinamico dell'insieme.
La linea catena di questa pedivella è di 43 mm.
MONTAGGIO DELLA PEDIVELLA ZED NEL TELAIO
La pedivella ZED Pista essendo monoblocco,
il suo montaggio richiede di far passare la
pedivella sinistra attraverso il telaio. Il pedale
destro può essere montato sulla pedivella
prima del montaggio nel telaio, mentre il pedale
sinistro dovrà essere montata una volta che la
pedivella ZED PISTA sarà correttamente fissata
nel telaio.
L'operazione di montaggio non richiede attrezzi
specifici, ma si consiglia comunque di rivolgersi
al vostro rivenditore specializzato Look per il
montaggio o lo smontaggio della pedivella.
Prima di inserire la pedivella nel telaio, verificare
che il cuscinetto sinistro sia ben montato e
serrato nel telaio lato sinistro e che non manchi
alcun componente sull'insieme pre-montato
sulla pedivella.
Le corone non ostacolano in alcun modo la
cinematica di inserimento della pedivella nel
telaio. La pedivella può essere montato nel
telaio con o senza le sue corone.
ATTENZIONE: : Spolverare, pulire
!
ingrassare le sedi dei cuscinetti del
movimento centrale con il
raccomandato.
Non lavare mai la tua bici con un getto d'acqua
ad alta pressione. L'acqua sotto pressione,
anche quella proveniente da un tubo da giardino,
può, nonostante le guarnizioni, penetrare
all'interno del movimento centrale danneggiando
irrimediabilmente i componenti e i cuscinetti della
pedivella ZED PISTA.
Lava la tua pedivella quando è montata sulla bici,
pulendo delicatamente le parti in carbonio con un
panno morbido, acqua e sapone neutro.
Non lasciare la pedivella ZED PISTA all'interno di
un'auto parcheggiata al sole, né vicino a radiatori o
altre fonti di calore.

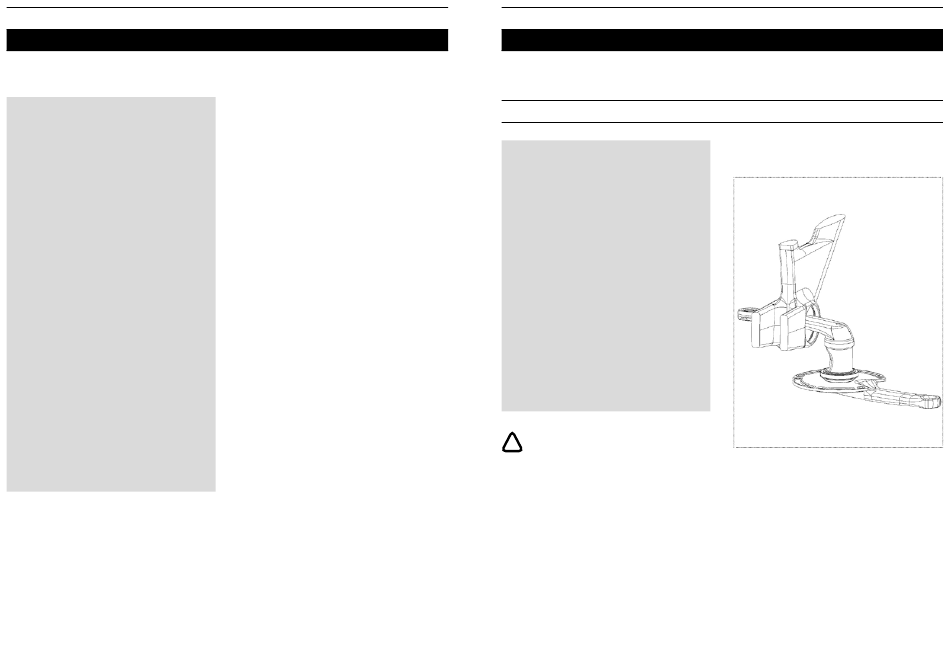

1- Inserire il pedivella nel telaio attraverso la
pedivella sinistra.
