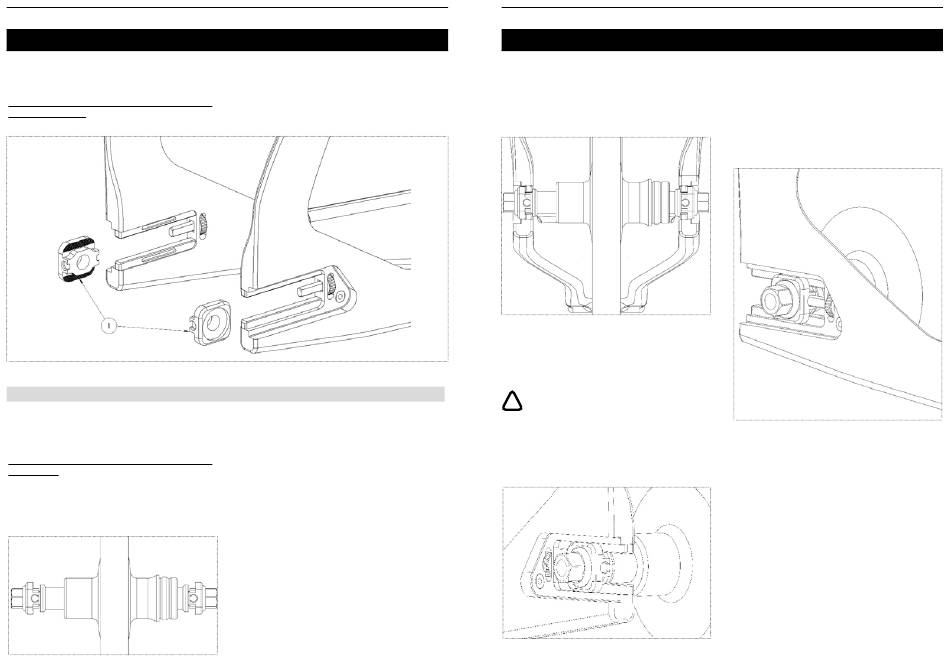

VISTA ESPLOSA DELL' A TTREZZATURA PER
ASSE STANDARD
N° Denominazione
1 Piastra di supporto 10 mm
MONTAGGIO DELL' A TTREZZATURA PER ASSE
STANDARD
1- Assemblare sull'asse ruota l'attrezzatura per
asse standard mostrata sopra, senza serrare
completamente.
2- Posizionare quindi l'insieme in modo che le parti
assemblate con la ruota (piastre + dadi) poggino
sull'esterno delle sedi metalliche sul retro del telaio.
3- Regolare la tensione della catena, quindi
serrare i dadi standard. Questi si posizionano negli
appositi alloggiamenti previsti a tal fine.
Qta
ATTENZIONE: Le piastre devono poggiare
!
sulle sedi metalliche e non sulle parti
1
in carbonio, che altrimenti potrebbero
danneggiarsi.
dadi (coppia superiore a 10 Nm) può causare
una deformazione
dell'attrezzatura, compromettendo così l'efficacia
del fissaggio della ruota sulla bici.
4- Posizionare gli assi manopola negli appositi
alloggiamenti facendo ruotare la manopola di
ciascun forcellino contro le piastre assemblate, in
modo che la ruota non scivoli in avanti sotto forte
carico.
Un serraggio eccessivo dei
permanente delle parti
