EINBAU DES VORDERRADS

In der Zubehörkiste, die Ihrem Rahmen beiliegt,
finden Sie eine Tasche mit allen notwendigen
Komponenten für die Installation der von Ihnen
benötigten Version des Kits.

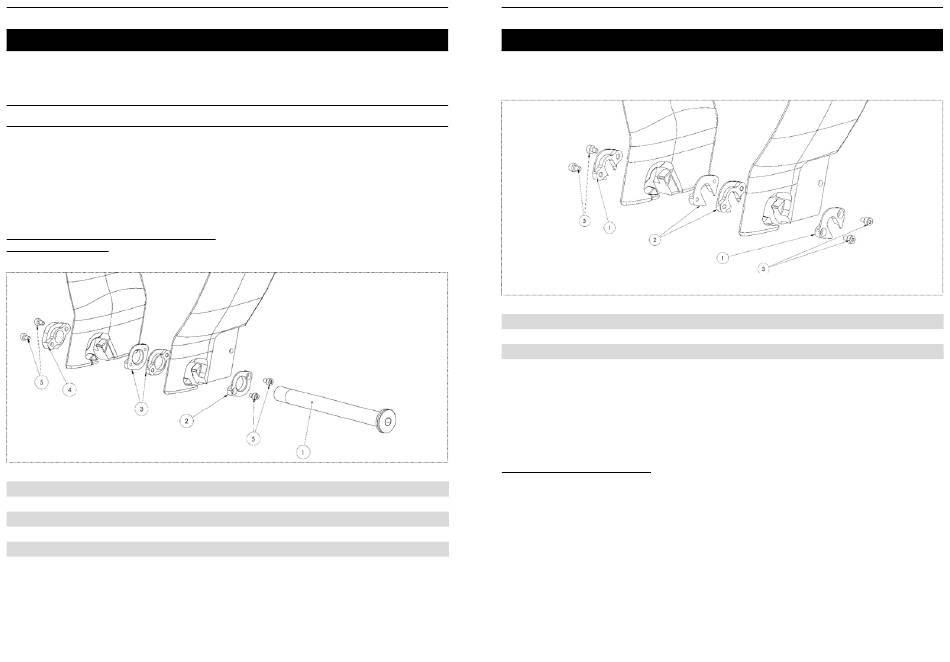

EXPLOSIONSZEICHNUNG DER TEILE FÜR
12MM STECKACHSEN
N° Bezeichnung
1 12mm Steckachse vorne - Inbus HEX 6 - 10Nm - gefettet
2 Unterlegscheibe
3 Unterlegscheibe mit Gewinde
4 M12 Mutter
5 M3x5 Schraube - Torx T10 - 1Nm - LOCTITE 243 Gewindekleber
Diese Teile ermöglichen die Verwendung einer
12-mm-Steckachse mit flacher Auflage oder
einer Standardachse, je nach den verwendeten
Laufrädern.
N° Bezeichnung
1 10mm Beilagscheibe der Achse - gekerbt
2 10mm Unterlegscheibe für die Achse - mit Gewinde
3 M3x5 Schraube - Torx T10 - 1Nm - LOCTITE 243 Gewindekleber

VORBEREITUNG DER MONTAGE

Qty
1 - Wählen Sie die Teile aus, die Sie für den
1
gewünschten Zusammenbau benötigen.
1
2
2 - Reinigen und entfetten Sie die Teile und die
Gabelholme mit einem Entfettungsmittel, mit
1
Ausnahme der M3x5mm Schrauben, die bereits
4
mit Schraubensicherung versehen sind.
3 - Legen Sie sich einen Drehmomentschlüssel mit
einem HEX 6 Bit und einem TORX T10 Bit bereit.
Qty
2
2
4
