DEMONTAGE DER GABEL/EINBAU DER BREMSAUFNAHME AM VORDERRAD
Achtung: Der Einbau der Bremsaufnahme am Vorderrad (Schritt 4) gilt nicht für das 596 TRACK
(Bahnrad).
Die gebogene LOOK Offset Aero-Gabel entspricht der Norm EN 14 781. Lesen Sie vor der
Nutzung die Anleitung aufmerksam durch und beachten Sie die Hinweise, damit Sie an die-
sem hochwertigen Produkt viel Freude haben. Zur Verbesserung des Produktes behält sich
LOOK die Möglichkeit vor, die Produktspezifikationen unangekündigt zu ändern.

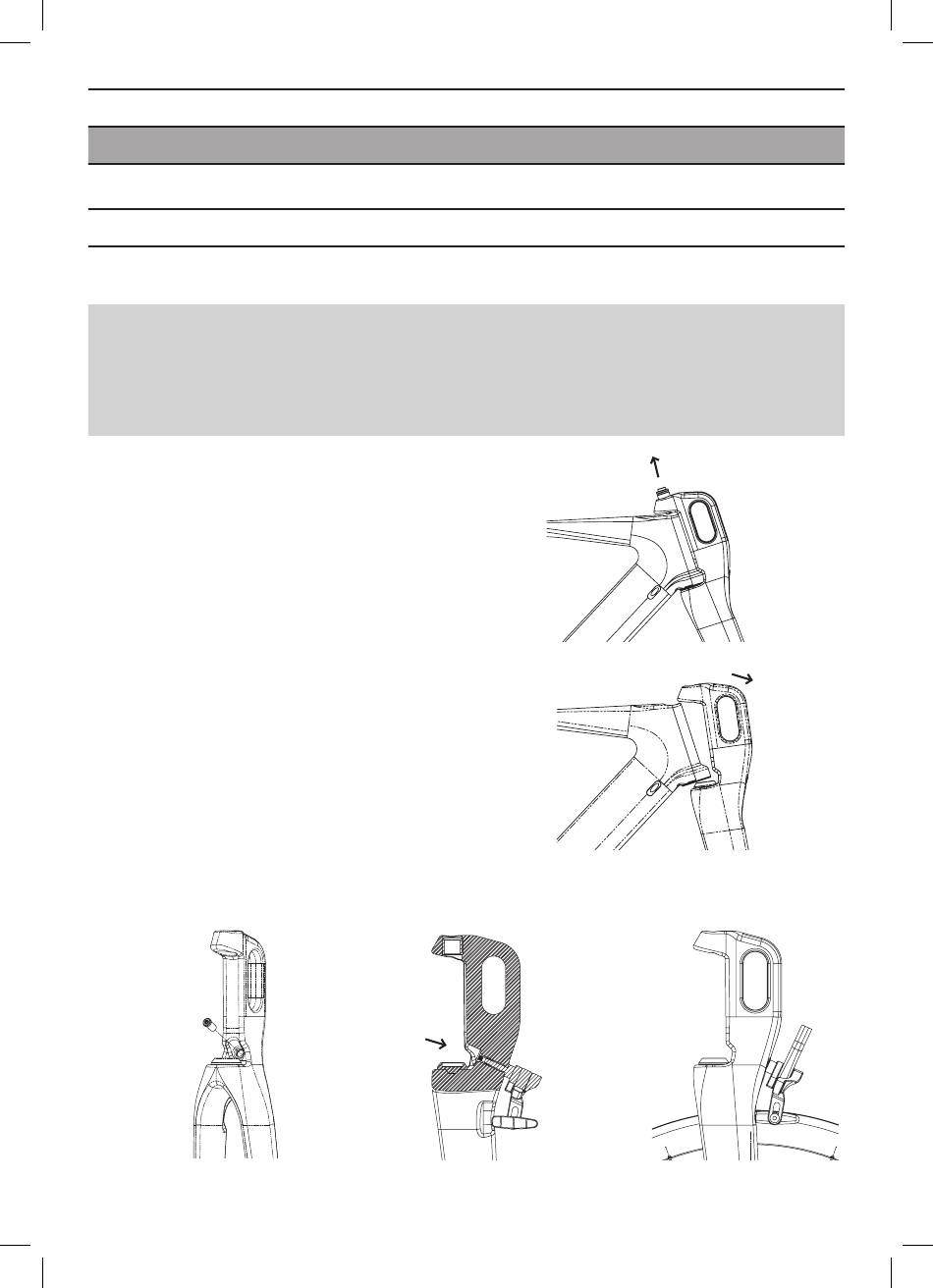

1. Die Kontermutter mit einem 8 mm-
Inbusschlüssel abschrauben und entfernen
(siehe Explosionszeichnung Steuersatz).
2. Die Zugschraube mit einem 6 mm-
Inbusschlüssel lösen, bis die Gabel frei ist
(siehe Abb. 1).
3. Die Gabel um das untere Lager drehen, um
es vom Rahmen zu lösen (siehe Abb. 2).
4. Die Bremsmutter in die hierfür vorgesehene
Aufnahme einsetzen (Abb. 3). Anschließend
die vordere Bremse anbringen (Abb. 4).
Die Bremsschuhe ausrichten, damit sie,
wie in Abb. 5 dargestellt, einwandfrei an
der Felge anliegen (die Montage-, Einstell-
und Wartungsanleitungen des Herstellers
beachten).
5. Die Gabel wieder anbauen (siehe nächster
Arbeitsschritt)
Abb. 3
94
Abb. 1
Abb. 2
Abb. 4
Einbau
Vorderradbremse
Abb. 5
