Philips HeartStart Intrepid Nachtrag Seite 64

Adendo às Instruções de Uso do HeartStart Intrepid
Figura 4
Continue puxando o cabo de energia de corrente alternada pela abertura. Reserve pelo menos 10 cm
2
(4 pol) de comprimento do ponto de entrada da braçadeira do cabo de energia de corrente alternada
até o plugue do cabo elétrico.
OBS.: Verifique regularmente se há sinais de obstrução do cabo de energia de corrente alternada na área da
tampa traseira. Ajuste o comprimento do cabo de energia de corrente alternada, se necessário.
Certifique-se de que o plugue de corrente alternada esteja posicionado com o único pino do conector
3
na parte superior. Consulte a
Figura 5
4 Aperte a garra da braçadeira de alimentação no cabo de energia de corrente alternada e monte
a braçadeira de alimentação por corrente alternada na tampa traseira da estação de acoplamento.
5 Coloque a base da estação de acoplamento na prateleira da ambulância e fixe firmemente a base da
estação de acoplamento na prateleira da ambulância, instalando os quatro parafusos M8×25 nos
orifícios piloto. Consulte a
6 Monte o adaptador da estação de acoplamento na parte inferior do HeartStart Intrepid:
OBS.: Se o HeartStart Intrepid incluir as bolsas de transporte, você deverá instalar as bolsas de transporte
antes de montar o HeartStart Intrepid no adaptador da estação de acoplamento. Para obter mais
informações sobre como instalar as bolsas de transporte, consulte as Instruções de Uso do
HeartStart Intrepid.
a
b
c
62

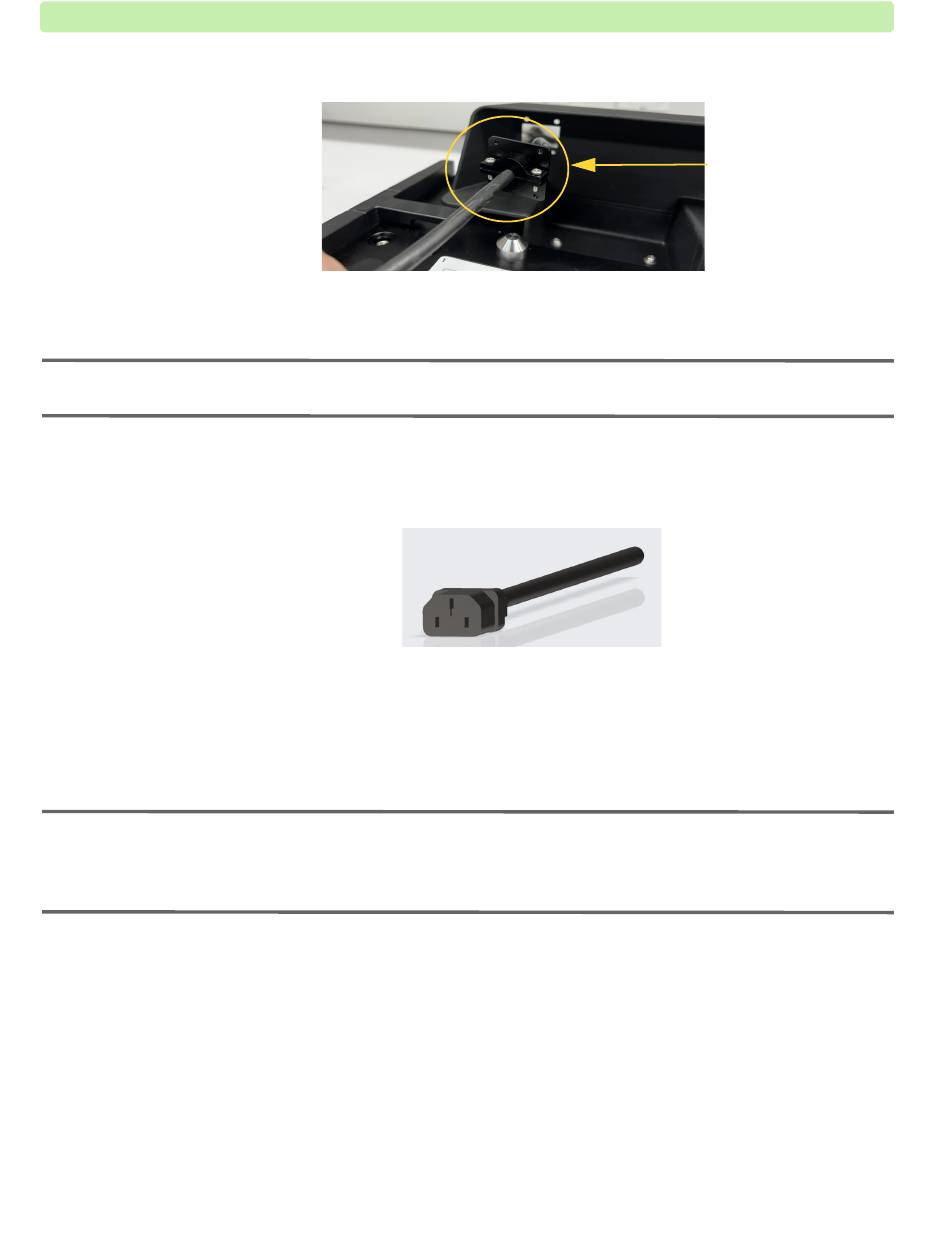

Braçadeira do cabo de energia de corrente alternada
Figura
Orientação do plugue de corrente alternada
Figura 3
Alinhe o adaptador da estação de acoplamento com os orifícios dos parafusos na parte
inferior do HeartStart Intrepid. Consulte a
Coloque as arruelas nos orifícios dos parafusos na parte traseira do adaptador da estação de
acoplamento.
Insira e aperte os parafusos para fixar firmemente o adaptador da estação de acoplamento ao
HeartStart Intrepid.
5.
para obter a localização dos orifícios dos parafusos M8×25.
Figura 6.
Braçadeira do cabo de
energia de corrente
alternada
