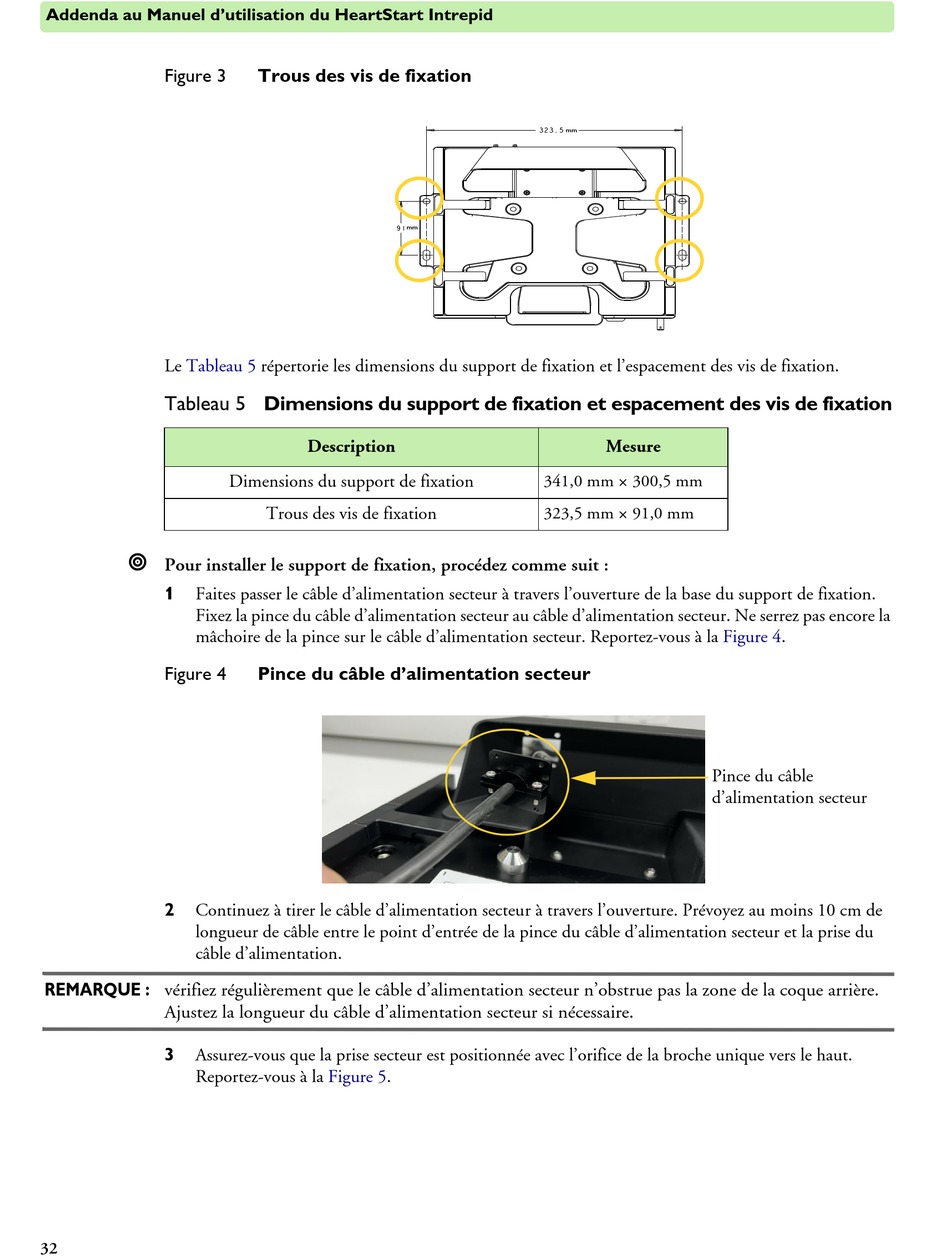

Addenda au Manuel d'utilisation du HeartStart Intrepid
Figure 3
Le Tableau 5
Tableau 5 Dimensions du support de fixation et espacement des vis de fixation

Pour installer le support de fixation, procédez comme suit :
Faites passer le câble d'alimentation secteur à travers l'ouverture de la base du support de fixation.
1
Fixez la pince du câble d'alimentation secteur au câble d'alimentation secteur. Ne serrez pas encore la
mâchoire de la pince sur le câble d'alimentation secteur. Reportez-vous à la
Figure 4
2 Continuez à tirer le câble d'alimentation secteur à travers l'ouverture. Prévoyez au moins 10 cm de
longueur de câble entre le point d'entrée de la pince du câble d'alimentation secteur et la prise du
câble d'alimentation.
REMARQUE : vérifiez régulièrement que le câble d'alimentation secteur n'obstrue pas la zone de la coque arrière.
Ajustez la longueur du câble d'alimentation secteur si nécessaire.
3 Assurez-vous que la prise secteur est positionnée avec l'orifice de la broche unique vers le haut.
Reportez-vous à la
32
Trous des vis de fixation
répertorie les dimensions du support de fixation et l'espacement des vis de fixation.
Description
Dimensions du support de fixation
Trous des vis de fixation
Pince du câble d'alimentation secteur
Figure 5.
Mesure
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
Figure
Pince du câble
d'alimentation secteur
4.
