Philips HeartStart Intrepid Nachtrag Seite 256

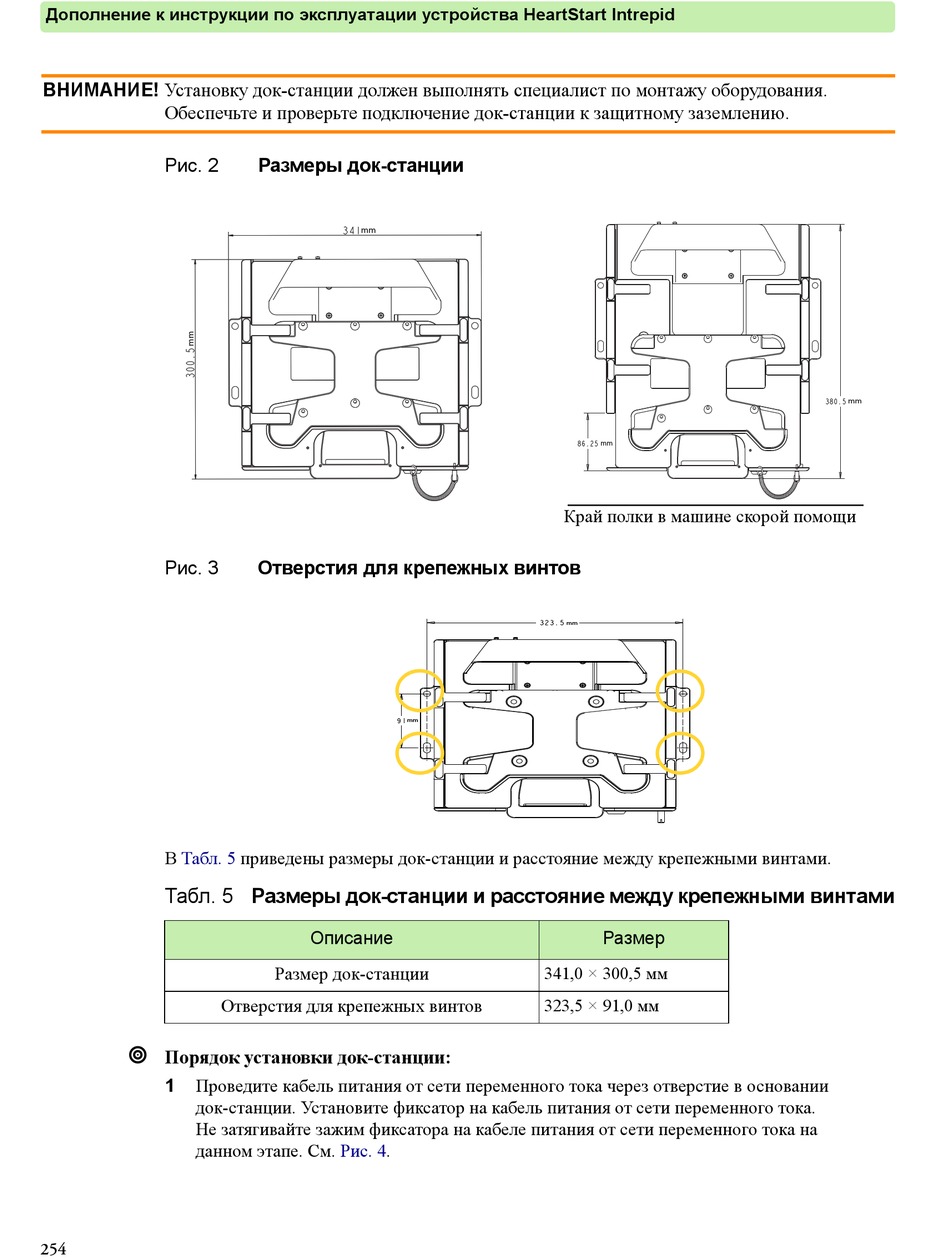

Дополнение к инструкции по эксплуатации устройства HeartStart Intrepid
ВНИМАНИЕ! Установку док-станции должен выполнять специалист по монтажу оборудования.
Обеспечьте и проверьте подключение док-станции к защитному заземлению.
Рис. 2
Рис. 3
В Табл. 5
Табл. 5 Размеры док-станции и расстояние между крепежными винтами

Порядок установки док-станции:
1 Проведите кабель питания от сети переменного тока через отверстие в основании
док-станции. Установите фиксатор на кабель питания от сети переменного тока.
Не затягивайте зажим фиксатора на кабеле питания от сети переменного тока на
данном этапе. См.
254
Размеры док-станции
Отверстия для крепежных винтов
приведены размеры док-станции и расстояние между крепежными винтами.
Описание
Размер док-станции
Отверстия для крепежных винтов
Рис. 4.
Край полки в машине скорой помощи
Размер
×
341,0 300,5 мм
×
323,5 91,0 мм
