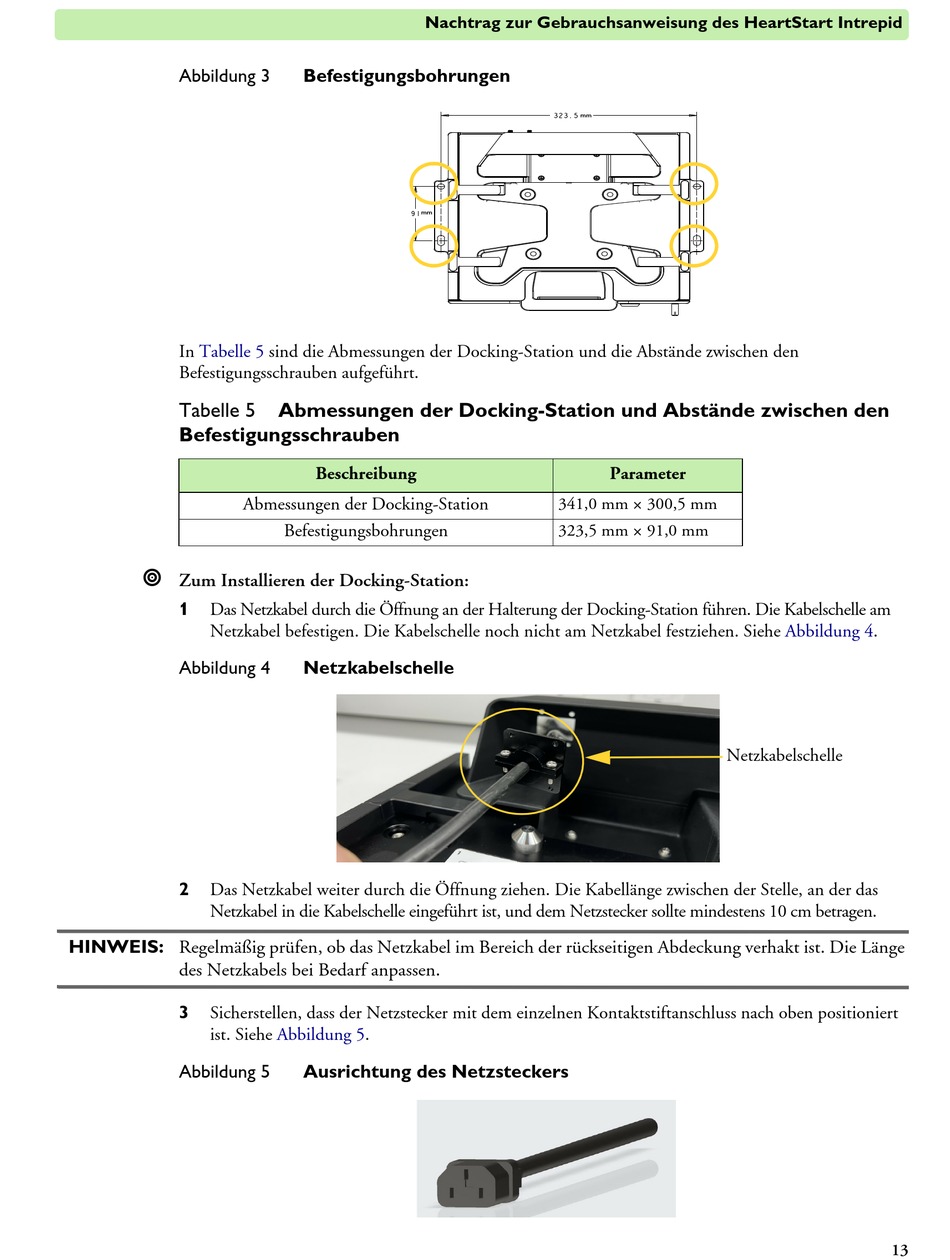

Philips HeartStart Intrepid Nachtrag Seite 15

Abbildung 3
In Tabelle 5
Befestigungsschrauben aufgeführt.
Tabelle 5
Befestigungsschrauben
Abmessungen der Docking-Station

Zum Installieren der Docking-Station:
Das Netzkabel durch die Öffnung an der Halterung der Docking-Station führen. Die Kabelschelle am
1
Netzkabel befestigen. Die Kabelschelle noch nicht am Netzkabel festziehen. Siehe
Abbildung 4
Das Netzkabel weiter durch die Öffnung ziehen. Die Kabellänge zwischen der Stelle, an der das
2
Netzkabel in die Kabelschelle eingeführt ist, und dem Netzstecker sollte mindestens 10 cm betragen.
HINWEIS: Regelmäßig prüfen, ob das Netzkabel im Bereich der rückseitigen Abdeckung verhakt ist. Die Länge
des Netzkabels bei Bedarf anpassen.
Sicherstellen, dass der Netzstecker mit dem einzelnen Kontaktstiftanschluss nach oben positioniert
3
ist. Siehe
Abbildung 5
Nachtrag zur Gebrauchsanweisung des HeartStart Intrepid
Befestigungsbohrungen
sind die Abmessungen der Docking-Station und die Abstände zwischen den
Abmessungen der Docking-Station und Abstände zwischen den
Beschreibung
Befestigungsbohrungen
Netzkabelschelle
Abbildung 5.
Ausrichtung des Netzsteckers
Parameter
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
Netzkabelschelle
Abbildung 4.
13
