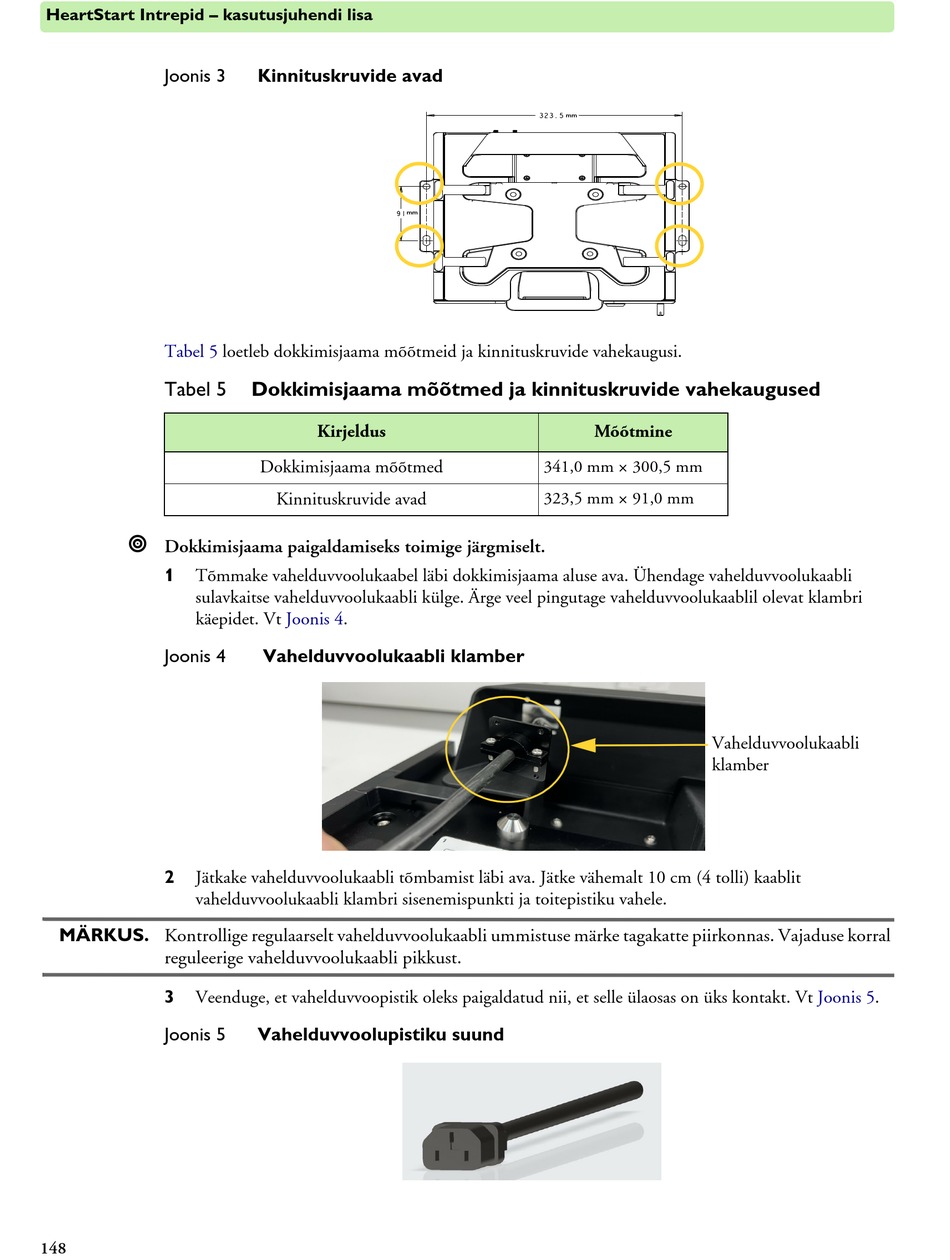

HeartStart Intrepid – kasutusjuhendi lisa
Joonis 3
Tabel 5
Tabel 5

Dokkimisjaama paigaldamiseks toimige järgmiselt.
Tõmmake vahelduvvoolukaabel läbi dokkimisjaama aluse ava. Ühendage vahelduvvoolukaabli
1
sulavkaitse vahelduvvoolukaabli külge. Ärge veel pingutage vahelduvvoolukaablil olevat klambri
käepidet. Vt
Joonis 4
Jätkake vahelduvvoolukaabli tõmbamist läbi ava. Jätke vähemalt 10 cm (4 tolli) kaablit
2
vahelduvvoolukaabli klambri sisenemispunkti ja toitepistiku vahele.
MÄRKUS. Kontrollige regulaarselt vahelduvvoolukaabli ummistuse märke tagakatte piirkonnas. Vajaduse korral
reguleerige vahelduvvoolukaabli pikkust.
Veenduge, et vahelduvvoopistik oleks paigaldatud nii, et selle ülaosas on üks kontakt. Vt
3
Joonis 5
148
Kinnituskruvide avad
loetleb dokkimisjaama mõõtmeid ja kinnituskruvide vahekaugusi.
Dokkimisjaama mõõtmed ja kinnituskruvide vahekaugused
Kirjeldus
Dokkimisjaama mõõtmed
Kinnituskruvide avad
Joonis 4.
Vahelduvvoolukaabli klamber
Vahelduvvoolupistiku suund
Mõõtmine
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
Vahelduvvoolukaabli
klamber
Joonis 5.
