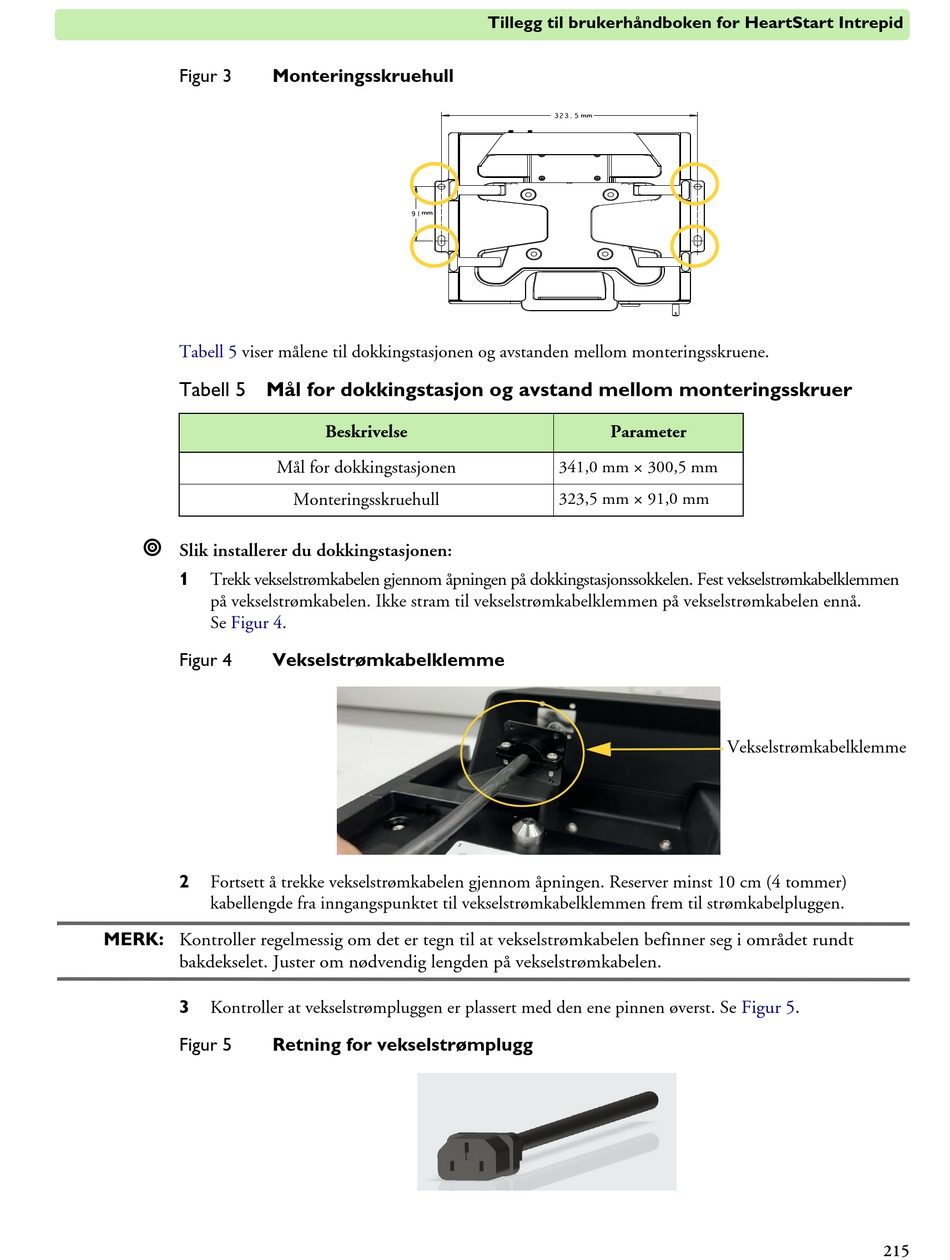

Figur 3 Monteringsskruehull
Tabell 5 viser målene til dokkingstasjonen og avstanden mellom monteringsskruene.
Tabell 5 Mål for dokkingstasjon og avstand mellom monteringsskruer
Mål for dokkingstasjonen

Slik installerer du dokkingstasjonen:
1 Trekk vekselstrømkabelen gjennom åpningen på dokkingstasjonssokkelen. Fest vekselstrømkabelklemmen
på vekselstrømkabelen. Ikke stram til vekselstrømkabelklemmen på vekselstrømkabelen ennå.
Se Figur 4.
Figur 4 Vekselstrømkabelklemme
2 Fortsett å trekke vekselstrømkabelen gjennom åpningen. Reserver minst 10 cm (4 tommer)
kabellengde fra inngangspunktet til vekselstrømkabelklemmen frem til strømkabelpluggen.
MERK: Kontroller regelmessig om det er tegn til at vekselstrømkabelen befinner seg i området rundt
bakdekselet. Juster om nødvendig lengden på vekselstrømkabelen.
3 Kontroller at vekselstrømpluggen er plassert med den ene pinnen øverst. Se
Figur 5 Retning for vekselstrømplugg
Beskrivelse
Monteringsskruehull
Tillegg til brukerhåndboken for HeartStart Intrepid
Parameter
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
Vekselstrømkabelklemme
Figur 5.
