Dodatek do instrukcji obsługi monitora/defibrylatora HeartStart Intrepid

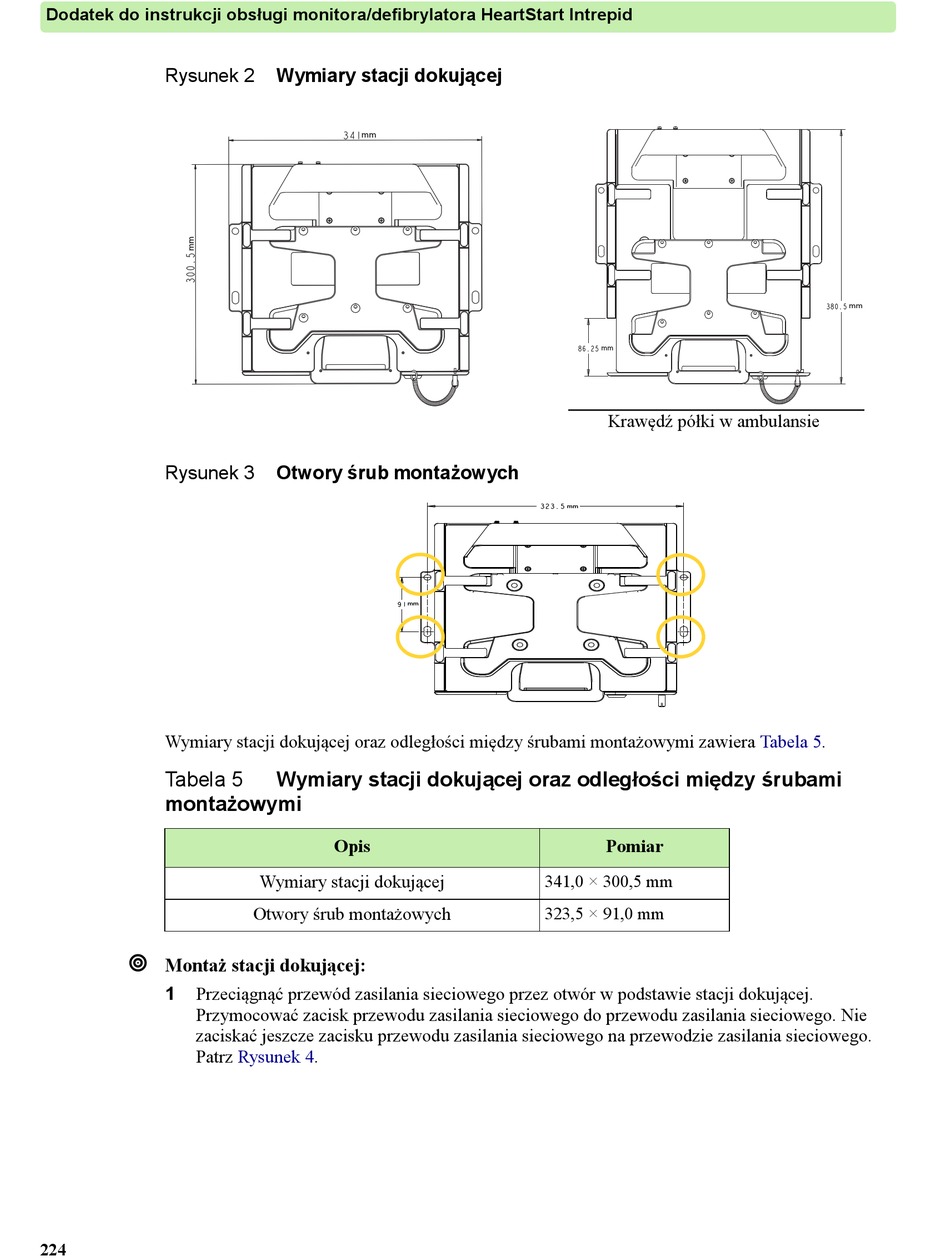

Rysunek 2
Rysunek 3
Wymiary stacji dokującej oraz odległości między śrubami montażowymi zawiera
Tabela 5
montażowymi

Montaż stacji dokującej:
1 Przeciągnąć przewód zasilania sieciowego przez otwór w podstawie stacji dokującej.
Przymocować zacisk przewodu zasilania sieciowego do przewodu zasilania sieciowego. Nie
zaciskać jeszcze zacisku przewodu zasilania sieciowego na przewodzie zasilania sieciowego.
Patrz
224
Wymiary stacji dokującej
Otwory śrub montażowych
Wymiary stacji dokującej oraz odległości między śrubami
Opis
Wymiary stacji dokującej
Otwory śrub montażowych
Rysunek 4.
Krawędź półki w ambulansie
Pomiar
×
341,0 300,5 mm
×
323,5 91,0 mm
Tabela 5.
