Philips HeartStart Intrepid Nachtrag Seite 121

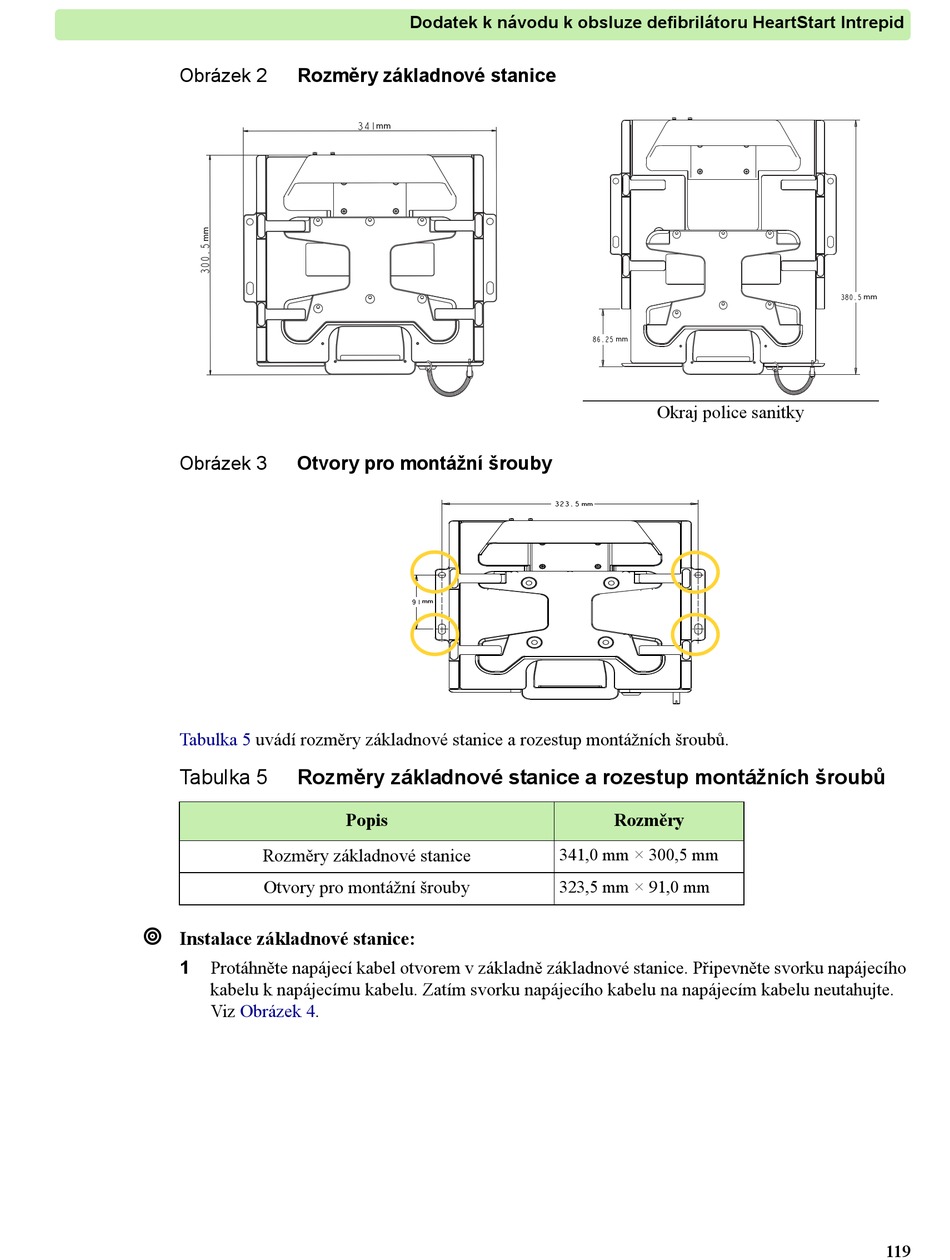

Obrázek 2 Rozměry základnové stanice
Obrázek 3 Otvory pro montážní šrouby
Tabulka 5 uvádí rozměry základnové stanice a rozestup montážních šroubů.
Tabulka 5 Rozměry základnové stanice a rozestup montážních šroubů
Rozměry základnové stanice
Otvory pro montážní šrouby

Instalace základnové stanice:
1 Protáhněte napájecí kabel otvorem v základně základnové stanice. Připevněte svorku napájecího
kabelu k napájecímu kabelu. Zatím svorku napájecího kabelu na napájecím kabelu neutahujte.
Viz Obrázek 4.
Dodatek k návodu k obsluze defibrilátoru HeartStart Intrepid
Popis
Okraj police sanitky
Rozměry
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
119
