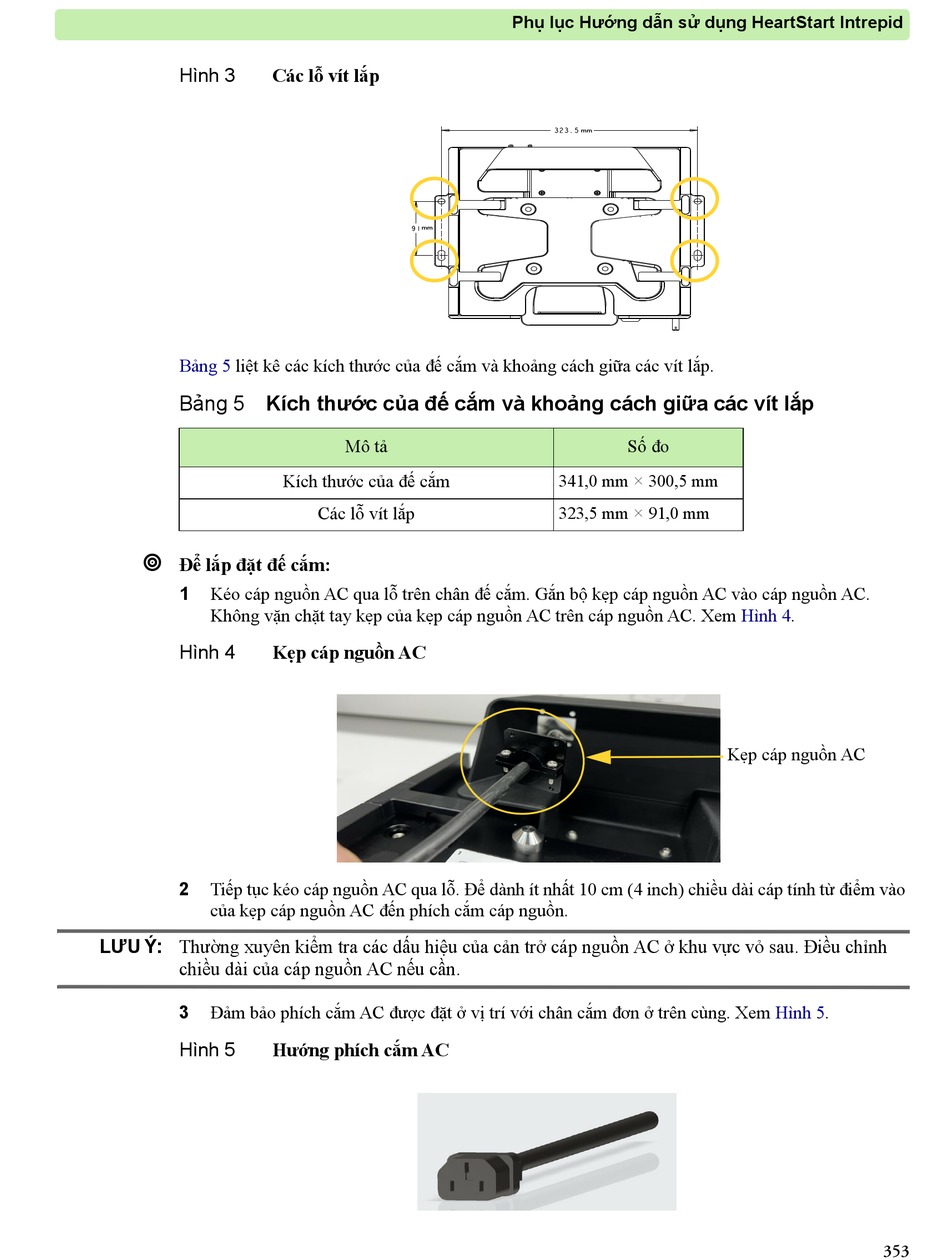

Hình 3 Các lỗ vít lắp
Bảng 5 liệt kê các kích thước của đế cắm và khoảng cách giữa các vít lắp.
Bảng 5 Kích thước của đế cắm và khoảng cách giữa các vít lắp

Để lắp đặt đế cắm:
1 Kéo cáp nguồn AC qua lỗ trên chân đế cắm. Gắn bộ kẹp cáp nguồn AC vào cáp nguồn AC.
Không vặn chặt tay kẹp của kẹp cáp nguồn AC trên cáp nguồn AC. Xem
Hình 4 Kẹp cáp nguồn AC
2 Tiếp tục kéo cáp nguồn AC qua lỗ. Để dành ít nhất 10 cm (4 inch) chiều dài cáp tính từ điểm vào
của kẹp cáp nguồn AC đến phích cắm cáp nguồn.
LƯU Ý: Thường xuyên kiểm tra các dấu hiệu của cản trở cáp nguồn AC ở khu vực vỏ sau. Điều chỉnh
chiều dài của cáp nguồn AC nếu cần.
3 Đảm bảo phích cắm AC được đặt ở vị trí với chân cắm đơn ở trên cùng. Xem
Hình 5 Hướng phích cắm AC
Mô tả
Kích thước của đế cắm
Các lỗ vít lắp
Phụ lục Hướng dẫn sử dụng HeartStart Intrepid
Số đo
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
Hình 4.
Kẹp cáp nguồn AC
Hình 5.
353
