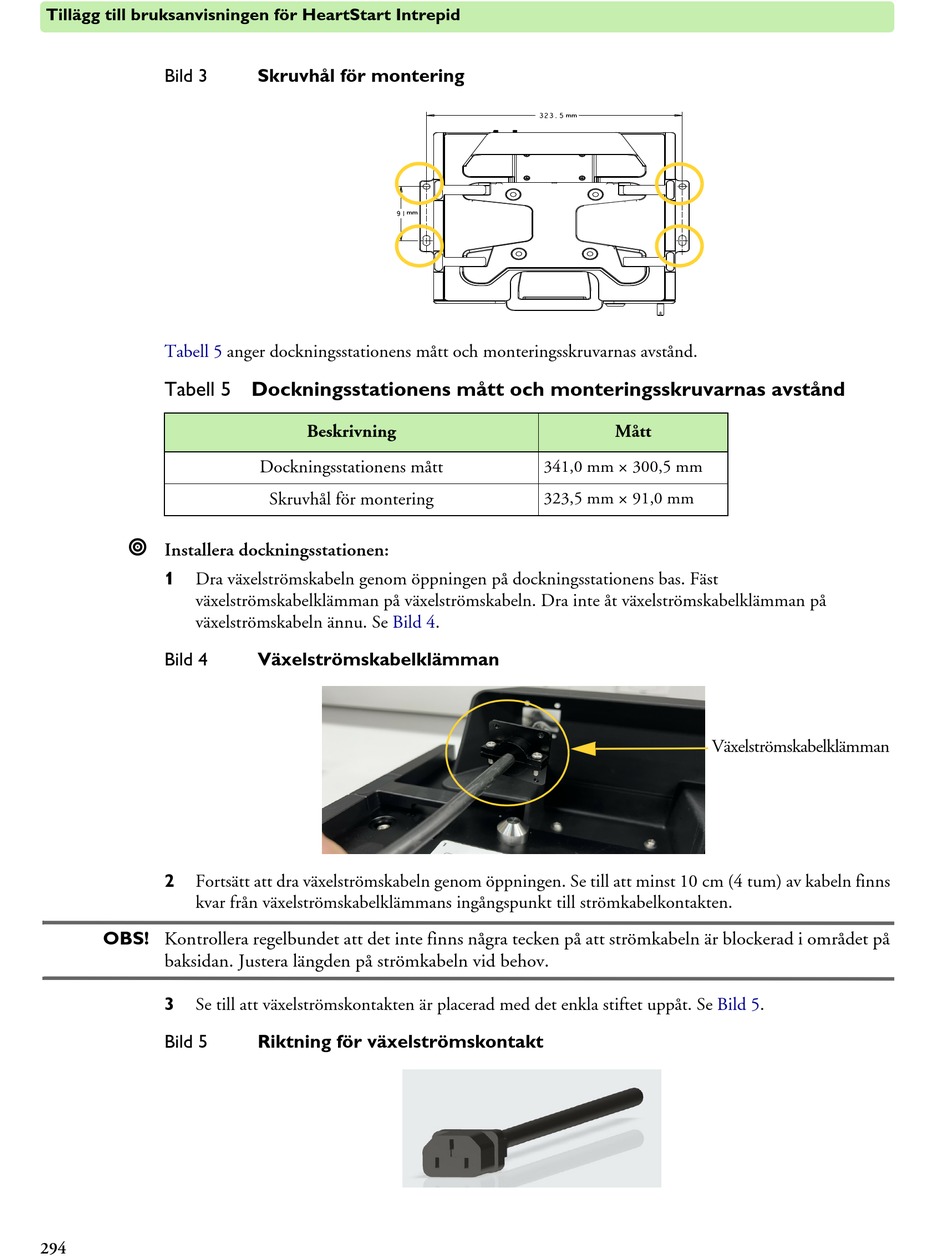

Tillägg till bruksanvisningen för HeartStart Intrepid
Bild 3
Tabell 5
Tabell 5 Dockningsstationens mått och monteringsskruvarnas avstånd

Installera dockningsstationen:
1 Dra växelströmskabeln genom öppningen på dockningsstationens bas. Fäst
växelströmskabelklämman på växelströmskabeln. Dra inte åt växelströmskabelklämman på
växelströmskabeln ännu. Se
Bild 4
2 Fortsätt att dra växelströmskabeln genom öppningen. Se till att minst 10 cm (4 tum) av kabeln finns
kvar från växelströmskabelklämmans ingångspunkt till strömkabelkontakten.
OBS! Kontrollera regelbundet att det inte finns några tecken på att strömkabeln är blockerad i området på
baksidan. Justera längden på strömkabeln vid behov.
3 Se till att växelströmskontakten är placerad med det enkla stiftet uppåt. Se
Bild 5
294
Skruvhål för montering
anger dockningsstationens mått och monteringsskruvarnas avstånd.
Beskrivning
Dockningsstationens mått
Skruvhål för montering
Växelströmskabelklämman
Riktning för växelströmskontakt
341,0 mm
323,5 mm
4.
Mått
×
300,5 mm
×
91,0 mm
Växelströmskabelklämman
Bild 5.
