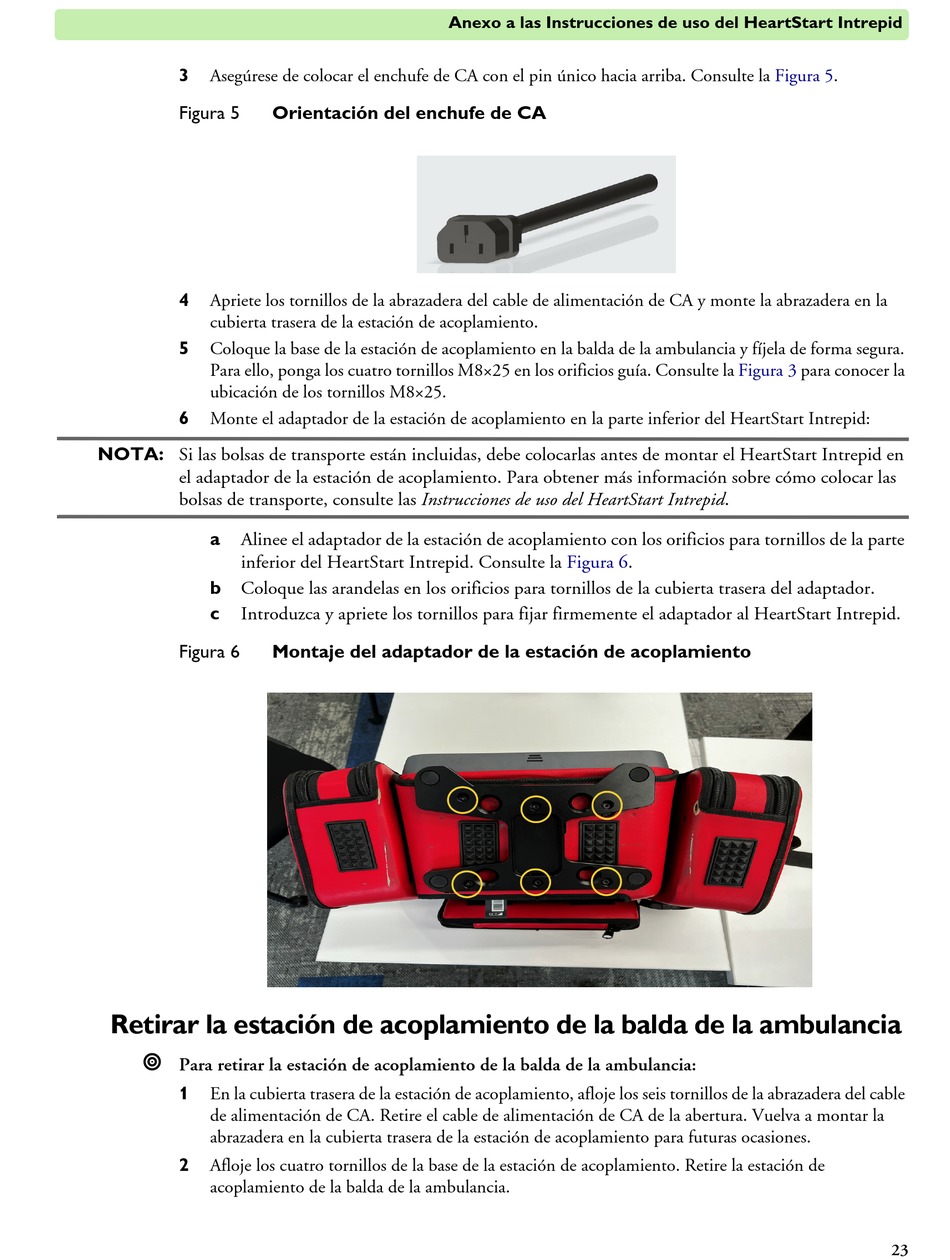

Philips HeartStart Intrepid Nachtrag Seite 25

3 Asegúrese de colocar el enchufe de CA con el pin único hacia arriba. Consulte la
Figura 5 Orientación del enchufe de CA
Apriete los tornillos de la abrazadera del cable de alimentación de CA y monte la abrazadera en la
4
cubierta trasera de la estación de acoplamiento.
5 Coloque la base de la estación de acoplamiento en la balda de la ambulancia y fíjela de forma segura.
Para ello, ponga los cuatro tornillos M8×25 en los orificios guía. Consulte la
ubicación de los tornillos M8×25.
Monte el adaptador de la estación de acoplamiento en la parte inferior del HeartStart Intrepid:
6
NOTA: Si las bolsas de transporte están incluidas, debe colocarlas antes de montar el HeartStart Intrepid en
el adaptador de la estación de acoplamiento. Para obtener más información sobre cómo colocar las
bolsas de transporte, consulte las Instrucciones de uso del HeartStart Intrepid.
Alinee el adaptador de la estación de acoplamiento con los orificios para tornillos de la parte
a
inferior del HeartStart Intrepid. Consulte la
Coloque las arandelas en los orificios para tornillos de la cubierta trasera del adaptador.
b
Introduzca y apriete los tornillos para fijar firmemente el adaptador al HeartStart Intrepid.
c
Figura 6 Montaje del adaptador de la estación de acoplamiento
Retirar la estación de acoplamiento de la balda de la ambulancia

Para retirar la estación de acoplamiento de la balda de la ambulancia:
En la cubierta trasera de la estación de acoplamiento, afloje los seis tornillos de la abrazadera del cable
1
de alimentación de CA. Retire el cable de alimentación de CA de la abertura. Vuelva a montar la
abrazadera en la cubierta trasera de la estación de acoplamiento para futuras ocasiones.
2 Afloje los cuatro tornillos de la base de la estación de acoplamiento. Retire la estación de
acoplamiento de la balda de la ambulancia.
Anexo a las Instrucciones de uso del HeartStart Intrepid
Figura 6.
Figura 5.
Figura 3 para conocer la
23
