Philips HeartStart Intrepid Nachtrag Seite 267



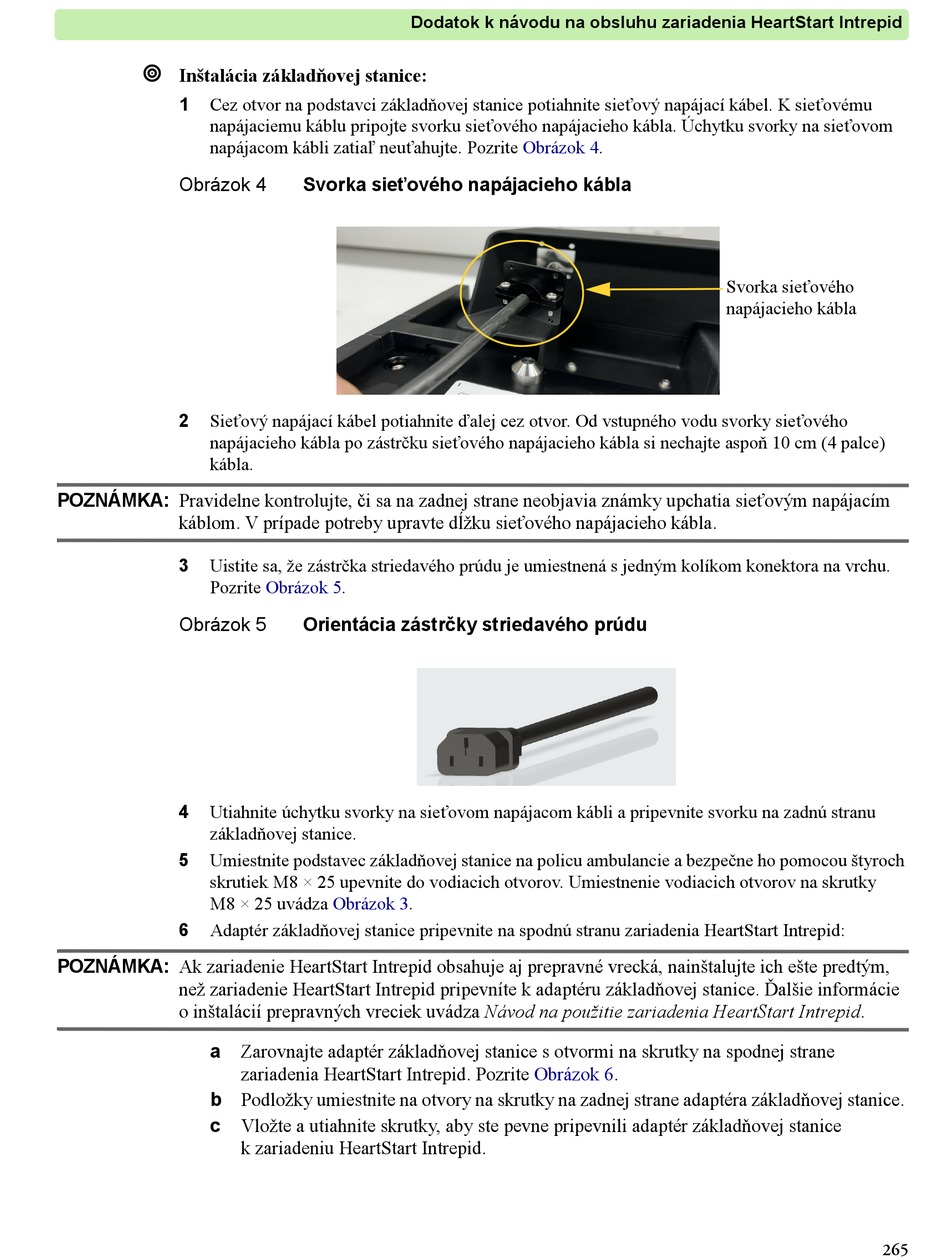

Inštalácia základňovej stanice:
1 Cez otvor na podstavci základňovej stanice potiahnite sieťový napájací kábel. K sieťovému
napájaciemu káblu pripojte svorku sieťového napájacieho kábla. Úchytku svorky na sieťovom
napájacom kábli zatiaľ neuťahujte. Pozrite
Obrázok 4
2 Sieťový napájací kábel potiahnite ďalej cez otvor. Od vstupného vodu svorky sieťového
napájacieho kábla po zástrčku sieťového napájacieho kábla si nechajte aspoň 10 cm (4 palce)
kábla.
POZNÁMKA: Pravidelne kontrolujte, či sa na zadnej strane neobjavia známky upchatia sieťovým napájacím
káblom. V prípade potreby upravte dĺžku sieťového napájacieho kábla.
3 Uistite sa, že zástrčka striedavého prúdu je umiestnená s jedným kolíkom konektora na vrchu.
Pozrite
Obrázok 5
4 Utiahnite úchytku svorky na sieťovom napájacom kábli a pripevnite svorku na zadnú stranu
základňovej stanice.
5
Umiestnite podstavec základňovej stanice na policu ambulancie a bezpečne ho pomocou štyroch
skrutiek M8 × 25 upevnite do vodiacich otvorov. Umiestnenie vodiacich otvorov na skrutky
M8 × 25 uvádza
6 Adaptér základňovej stanice pripevnite na spodnú stranu zariadenia HeartStart Intrepid:
POZNÁMKA: Ak zariadenie HeartStart Intrepid obsahuje aj prepravné vrecká, nainštalujte ich ešte predtým,
než zariadenie HeartStart Intrepid pripevníte k adaptéru základňovej stanice. Ďalšie informácie
o inštalácií prepravných vreciek uvádza Návod na použitie zariadenia HeartStart Intrepid.
a
b Podložky umiestnite na otvory na skrutky na zadnej strane adaptéra základňovej stanice.
c
Dodatok k návodu na obsluhu zariadenia HeartStart Intrepid
Svorka sieťového napájacieho kábla
Obrázok 5.
Orientácia zástrčky striedavého prúdu
Obrázok 3.
Zarovnajte adaptér základňovej stanice s otvormi na skrutky na spodnej strane
zariadenia HeartStart Intrepid. Pozrite
Vložte a utiahnite skrutky, aby ste pevne pripevnili adaptér základňovej stanice
k zariadeniu HeartStart Intrepid.
Obrázok 4.
Obrázok 6.
Svorka sieťového
napájacieho kábla
265
