Philips HeartStart Intrepid Nachtrag Seite 325

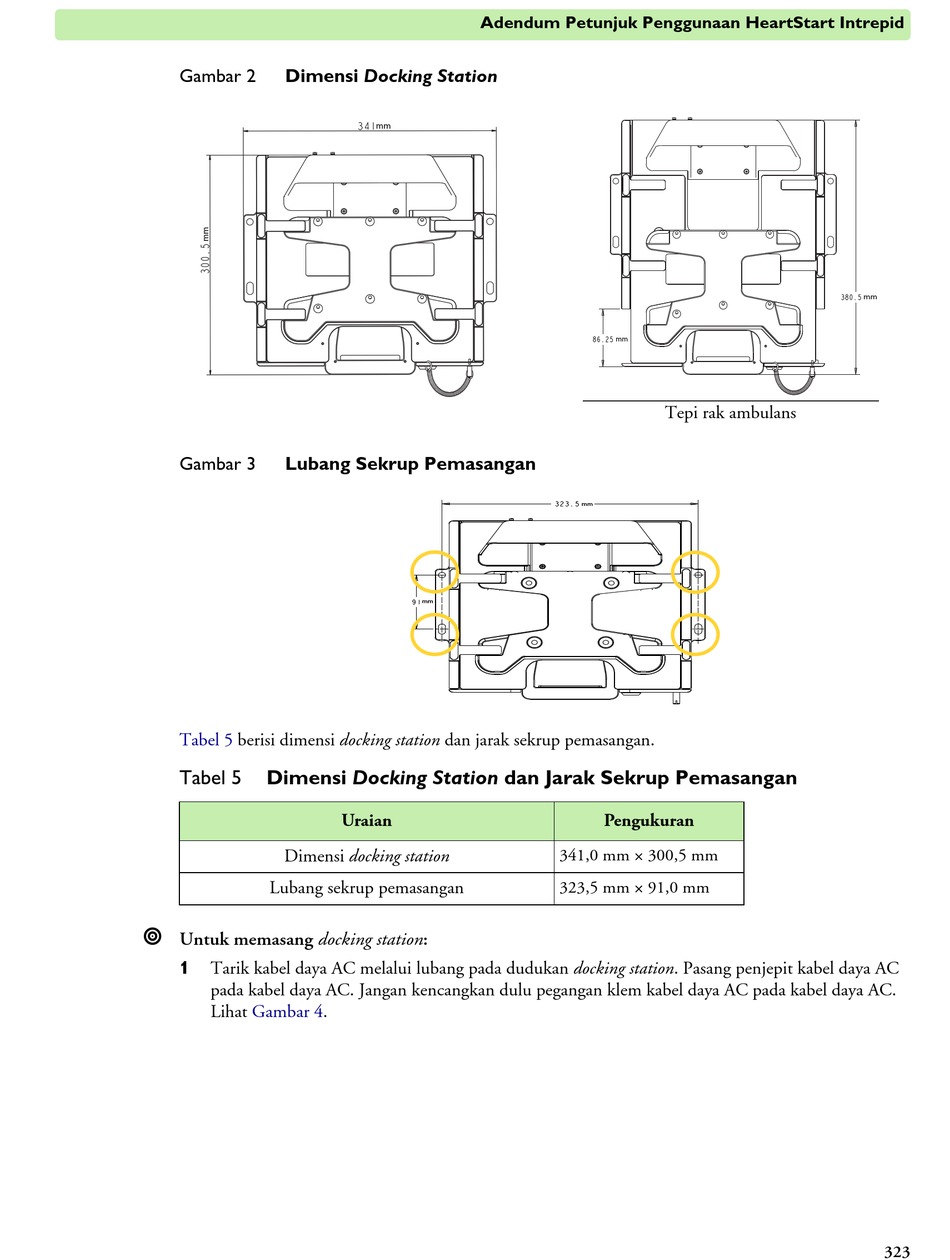

Gambar 2 Dimensi Docking Station
Gambar 3 Lubang Sekrup Pemasangan
Tabel 5 berisi dimensi docking station dan jarak sekrup pemasangan.
Tabel 5 Dimensi Docking Station dan Jarak Sekrup Pemasangan
Dimensi docking station
Lubang sekrup pemasangan

Untuk memasang docking station:
Tarik kabel daya AC melalui lubang pada dudukan docking station. Pasang penjepit kabel daya AC
1
pada kabel daya AC. Jangan kencangkan dulu pegangan klem kabel daya AC pada kabel daya AC.
Lihat Gambar 4.
Adendum Petunjuk Penggunaan HeartStart Intrepid
Uraian
Tepi rak ambulans
Pengukuran
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
323
