Ultraschall Benutzerinformationen
HD3 Ultraschallsystem
Kurzanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Philips HD3

Inhaltszusammenfassung für Philips HD3

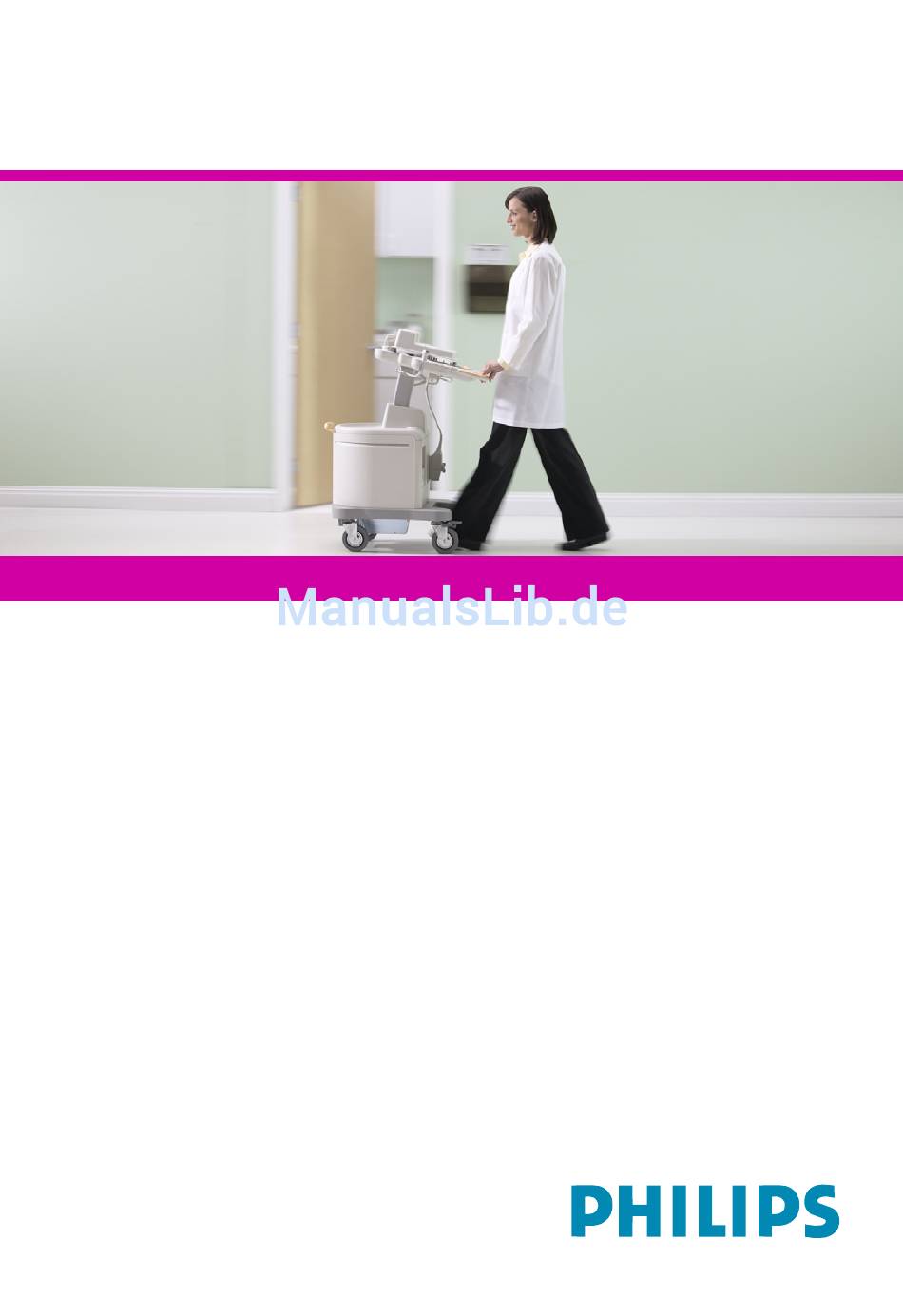

  • Seite 1 Deutsch Ultraschall Benutzerinformationen HD3 Ultraschallsystem Kurzanleitung...

  • Seite 2: Inhaltsverzeichnis

    Berichte ......... . .25 Kostenloses Geschenkangebot: Kundenumfrage Wir möchten Sie um Feedback zu den Benutzerinformationen für Ihr Philips Ultraschallsystem bitten. Gehen Sie bitte zu http://www.medical.philips.com/goto/hd3survey, um an einer Onlineumfrage teilzunehmen.

  • Seite 3: Ein- Und Ausschalten Des Systems

    Ein- und Ausschalten des Systems So schalten Sie das System ein oder aus • Wenn das System ausgeschaltet ist, drücken und halten Sie die Taste On/Off zwei Sekunden lang, um es einzuschalten. • Wenn das System eingeschaltet ist, drücken und halten Sie die Taste On/Off zwei Sekunden lang, um mit dem...

  • Seite 4: Patientendaten

    1. Drücken Sie Patient. 2. Suchen Sie mit Suchen nach der zu löschenden Patientendatei. 3. Heben Sie das gewünschte Suchergebnis hervor und klicken Sie auf Löschen. 4. Klicken Sie auf OK, um die ausgewählte Patientendatei zu löschen. HD3 Kurzanleitung 4535 612 19251...

  • Seite 5: Bildgebung

    Bildgebung So verwenden Sie die 2D-Bildgebung 1. Drücken Sie Preset, um einen Schallkopf und eine Untersuchungsart auszuwählen. 2. Drehen Sie den Regler Gain, wenn Sie die Verstärkung ändern möchten. 3. Drücken Sie Controls, um die Einstellung der folgenden 2D-Menüoptionen ggf. zu ändern: –...
  • Seite 6 3. Führen Sie einen der folgenden Schritte durch: – Geben Sie den Text ein, der auf der Anzeige erscheinen soll. – Um Text und Symbole von der Anzeige zu löschen, drücken Sie Clear. 4. Um die Beschriftungsfunktion zu beenden, drücken Sie Exit. HD3 Kurzanleitung 4535 612 19251...
  • Seite 7 So verwenden Sie die M-Mode-Bildgebung 1. Drücken Sie Mmode. 2. Bewegen Sie die M-Linie an die Stelle des 2D-Bildes, von der die M-Mode-Anzeige gewonnen werden soll. 3. Drehen Sie Gain, um die 2D- und M-Mode-Verstärkung zu ändern. 4. Drücken Sie Controls, um die Einstellung der folgenden 2D/M-Mode-Menüoptionen ggf.
  • Seite 8 4. Drücken Sie Controls, um die Einstellung der folgenden Farbdoppler-Menüoptionen ggf. zu ändern: – Mittelung – Priorität – Empfindlichkeit – Farbdoppler – Anzeige – Leistung – FDopp-Nachverarb. – Dienstprogramm 5. Drücken Sie ggf. die Softtasten. HD3 Kurzanleitung 4535 612 19251...

  • Seite 9: So Verwenden Sie Die Color Power Angio- (Cpa) Bildgebung

    So verwenden Sie die Color Power Angio- (CPA) Bildgebung 1. Drücken Sie CPA. 2. Ändern Sie die Position des CPA-Bereichs. Drücken Sie Select, um die Größe des CPA-Bereichs zu ändern. 3. Drehen Sie Gain, um die CPA-Verstärkung zu ändern. 4. Drücken Sie Controls, um die Einstellung der folgenden CPA-Menüoptionen ggf.
  • Seite 10 10. Drücken Sie Controls, um die Einstellung der folgenden PW-Menüoptionen ggf. zu ändern: – Lautstärke – Glättung – Komprim. – Simultan – Anzeige – PW-Größe – Geschw. – Leistung – PW-Nachverarb. – Dienstprogramm 11. Drücken Sie ggf. die Softtasten. HD3 Kurzanleitung 4535 612 19251...

  • Seite 11: Drucken Und Speichern Von Bildern

    Drucken und Speichern von Bildern So drucken Sie ein Bild auf dem Schwarzweißdrucker Drücken Sie Print. So drucken Sie ein Bild auf dem Farbdrucker (sofern angeschlossen) Führen Sie je nach Konfiguration einen der folgenden Schritte durch: • Ist nur ein Farbdrucker angeschlossen, drücken Sie Print. •...

  • Seite 12: Messungen

    7. Um eine Messung abzubrechen, drücken Sie Exit. 8. Um Messungen von der Anzeige zu entfernen, drücken Sie Clear. 9. Um das Abtasten nach Vornahme einer Messung fortzusetzen, drücken Sie Freeze. Weitere Informationen über Messungen finden Sie im Handbuch HD3 Erste Schritte. HD3 Kurzanleitung 4535 612 19251...

  • Seite 13: Berechnungen

    7. Um eine Berechnung abzubrechen, drücken Sie Exit. 8. Um eine Berechnung zu entfernen, drücken Sie Clear. Die Berechnungen des Systems basieren auf medizinischer Literatur. Näheres Berechnungen Literaturverweisen finden Sie im Handbuch HD3 Erste Schritte. HINWEIS Beim erstmaligen Drücken von Calc werden Sie aufgefordert, für eine Schnellkonfiguration die Leertaste zu...

  • Seite 14: 3D-Erfassung Und Überprüfung

    In der 3D-Ansicht können Sie die 3D-Bilder anzeigen und ändern. Bei der Vornahme von Änderungen wird das Bild im Vorschaubereich fortlaufend aktualisiert. Detaillierte Anweisungen zur Verwendung der 3D-Ansicht finden Sie im Handbuch HD3 Erste Schritte. HD3 Kurzanleitung 4535 612 19251...

  • Seite 15: Überprüfung

    Überprüfung HINWEIS Die Überprüfung gehört nicht zur Standardausführung des Systems; sie ist separat als Option erhältlich. Starten der Überprüfung Drücken Sie Review, um die Untersuchungsüberprüfung anzuzeigen. Funktionen der Untersuchungsüberprüfung Über Symbolleiste Untersuchungsüberprüfung (Abbildung 1) können Sie die Bilder der Untersuchung überprüfen.

  • Seite 16: Auswählen Und Anzeigen Von Untersuchungen

    Überprüfungsanzeige Schaltfläche Unters. suchen. bereits eine Untersuchung geöffnet, wird die aktuelle Untersuchung im Untersuchungsfenster angezeigt. 3. Um Untersuchungen anzuzeigen, die auf einem anderen Laufwerk gespeichert sind, wählen Sie das betreffende Laufwerk im Menü Quelle aus. HD3 Kurzanleitung 4535 612 19251...

  • Seite 17: Suchen Von Untersuchungen

    Suchen von Untersuchungen So suchen Sie nach Patientenname, Patientennummer oder Untersuchungsdatum 1. Führen Sie in der Untersuchungsliste einen der folgenden Schritte durch: – Um nach Patientennamen oder nach Patientennummer zu suchen, klicken Sie in das Feld Pat-Nr. oder Name und geben Sie die Nummer bzw. den Namen ein.
  • Seite 18 4. Um ein Bild in Vollbildgröße anzuzeigen, doppelklicken Sie auf das betreffende Bild im Layout. 5. Mithilfe der Rechts-, Links-, Aufwärts- und Abwärtspfeile können Sie Bilder anzeigen und Sätze von Bildern voranzeigen. 6. Klicken Sie auf Schließen, um zum Untersuchungsfenster zurückzukehren. HD3 Kurzanleitung 4535 612 19251...

  • Seite 19: Vergleichen Von Untersuchungen Und Bildern

    Vergleichen von Untersuchungen und Bildern So vergleichen Sie Untersuchungen und Bilder 1. Öffnen Sie in der Untersuchungsliste die Untersuchungen, die Sie vergleichen möchten. 2. Klicken Sie in der Untersuchungsüberprüfung auf Unters. vergleichen. 3. Klicken Sie in der Liste Geöffnete Untersuch. auf die Untersuchung mit den Bildern, die angezeigt werden sollen.

  • Seite 20: Messungen In Der Überprüfung

    5. Um eine Kopie des Bildes mit den neuen Messungen zu speichern, drücken Sie Acquire. 6. Wenn Sie fertig sind, klicken Sie auf Schließen. So löschen Sie alle Messungen Klicken Sie auf Gew. Unters. schließen. HD3 Kurzanleitung 4535 612 19251...

  • Seite 21: Beschriftung In Der Überprüfung

    Beschriftung in der Überprüfung So fügen Sie eine Beschriftung in der Überprüfung ein 1. Klicken Sie auf die Funktion Text einfügen auf der Symbolleiste. Der Cursor verwandelt sich in einen Buchstaben, und das Bild wird in Vollbildgröße angezeigt. 2. Setzen Sie den Cursor an die Stelle des Bildes, an der die Beschriftung eingefügt werden soll, und geben Sie den Text ein.

  • Seite 22: Sichern Und Laden Gesicherter Untersuchungen

    6. Klicken Sie im Dialogfeld Sichern nach Abschluss des Vorgangs auf OK, wenn die gesicherten Untersuchungen von der Festplatte gelöscht werden sollen, oder klicken Sie auf Abbrechen, wenn sie nach der Sicherung weiterhin auf der Festplatte verbleiben sollen. HD3 Kurzanleitung 4535 612 19251...
  • Seite 23 So rufen Sie die auf den Sicherungsmedien gespeicherter Untersuchungen ab 1. Legen Sie die Sicherungs-CD-RW oder Sicherungs-MO- Platte in das entsprechende Laufwerk ein oder stecken Sie das USB-Flash-Gerät in den USB-Anschluss. 2. Wählen Laufwerk aus, Untersuchungen gespeichert sind. Unter Laufwerk stehen CD-RW, oder...

  • Seite 24: Drucken Von Untersuchungen Und Bildern In Der Überprüfung

    4. Wählen Sie im Dialogfeld für das Drucklayout die gewünschten Druckoptionen aus und klicken Sie dann auf HINWEIS Informationen und Anweisungen zum Senden von Bildern und Untersuchungen über ein Netzwerk an einen DICOM- Drucker finden Sie im Handbuch HD3 Erste Schritte. HD3 Kurzanleitung 4535 612 19251...

  • Seite 25: Berichte

    Berichte So zeigen Sie Patientenberichte an 1. Drücken Sie Report. 2. Navigieren Sie mit den Schaltflächen am oberen Rand der Berichtsseite durch den Patientenbericht. So bearbeiten Sie den Patientenbericht 1. Drücken Sie Report. 2. Klicken Sie auf das Register Bearb.. 3.
  • Seite 26 Ihnen zu hören. Tel +1 425 487 7000 oder +1 800 426 2670 www.medical.philips.com medical@philips.com © 2005 von Koninklijke Philips Electronics N.V. Alle Rechte vorbehalten. Eine Reproduktion des Philips Ultrasound vollständigen Textes oder Auszüge davon ist 22100 Bothell-Everett Highway...
