Philips HeartStart Intrepid Nachtrag Seite 187

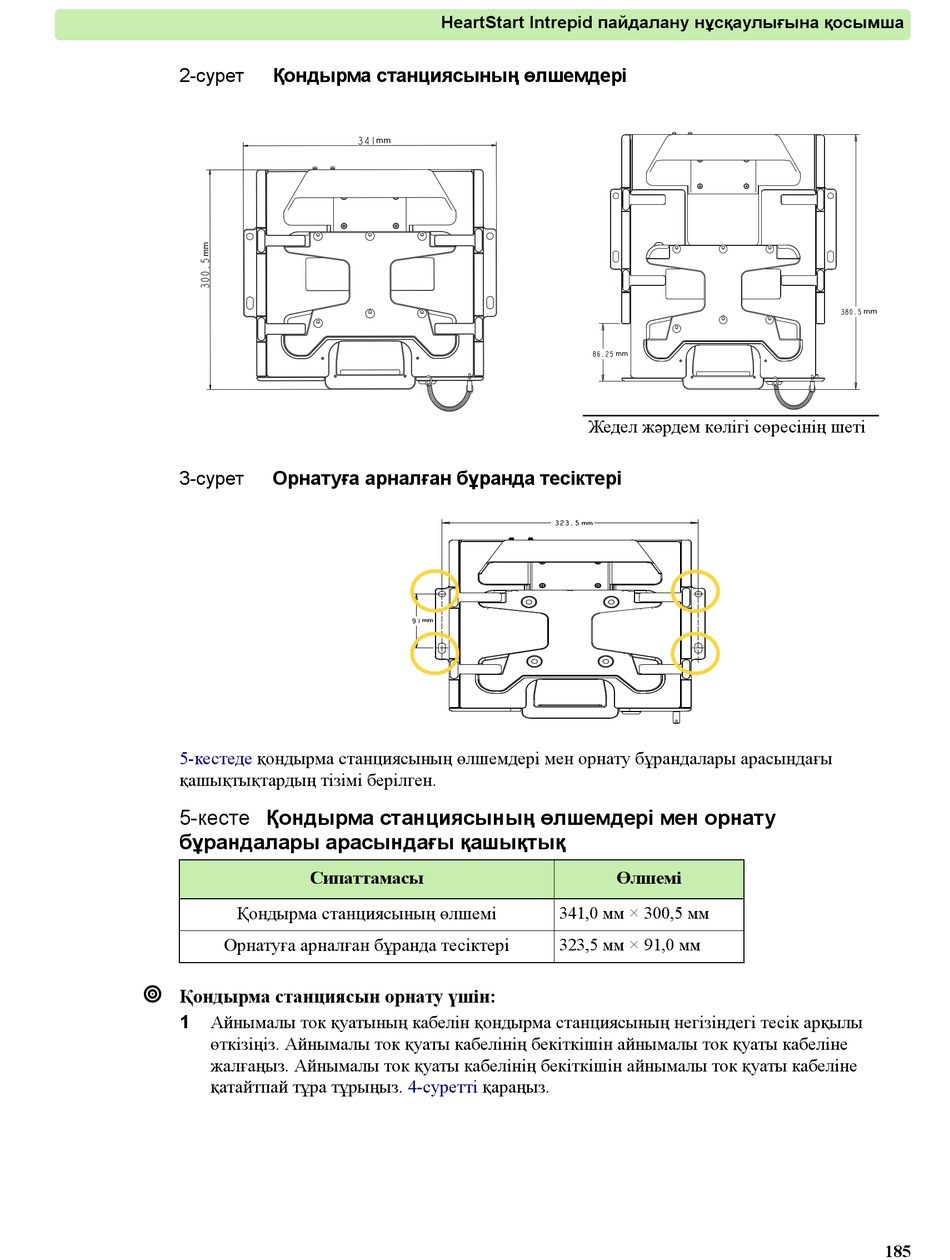

2-сурет Қондырма станциясының өлшемдері
3-сурет Орнатуға арналған бұранда тесіктері
5-кестеде қондырма станциясының өлшемдері мен орнату бұрандалары арасындағы
қашықтықтардың тізімі берілген.
5-кесте Қондырма станциясының өлшемдері мен орнату
бұрандалары арасындағы қашықтық
Сипаттамасы
Қондырма станциясының өлшемі
Орнатуға арналған бұранда тесіктері

Қондырма станциясын орнату үшін:
1 Айнымалы ток қуатының кабелін қондырма станциясының негізіндегі тесік арқылы
өткізіңіз. Айнымалы ток қуаты кабелінің бекіткішін айнымалы ток қуаты кабеліне
жалғаңыз. Айнымалы ток қуаты кабелінің бекіткішін айнымалы ток қуаты кабеліне
қатайтпай тұра тұрыңыз.
HeartStart Intrepid пайдалану нұсқаулығына қосымша
341,0 мм
323,5 мм
4-суретті қараңыз.
Жедел жəрдем көлігі сөресінің шеті
Өлшемі
×
300,5 мм
×
91,0 мм
185
