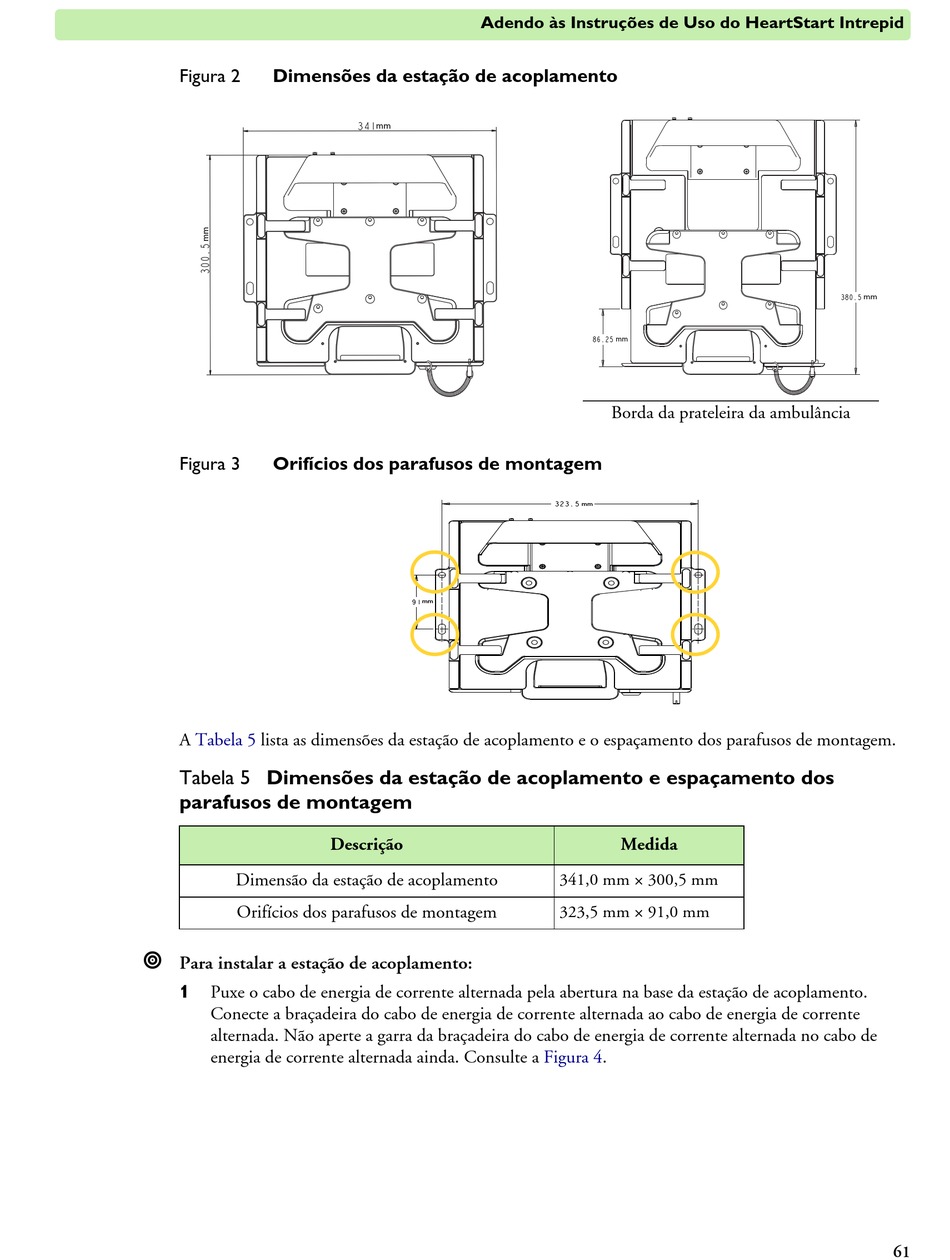

Figura 2 Dimensões da estação de acoplamento
Figura 3 Orifícios dos parafusos de montagem
A Tabela 5 lista as dimensões da estação de acoplamento e o espaçamento dos parafusos de montagem.
Tabela 5 Dimensões da estação de acoplamento e espaçamento dos
parafusos de montagem
Dimensão da estação de acoplamento
Orifícios dos parafusos de montagem

Para instalar a estação de acoplamento:
Puxe o cabo de energia de corrente alternada pela abertura na base da estação de acoplamento.
1
Conecte a braçadeira do cabo de energia de corrente alternada ao cabo de energia de corrente
alternada. Não aperte a garra da braçadeira do cabo de energia de corrente alternada no cabo de
energia de corrente alternada ainda. Consulte a
Adendo às Instruções de Uso do HeartStart Intrepid
Descrição
Borda da prateleira da ambulância
Medida
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
Figura 4.
