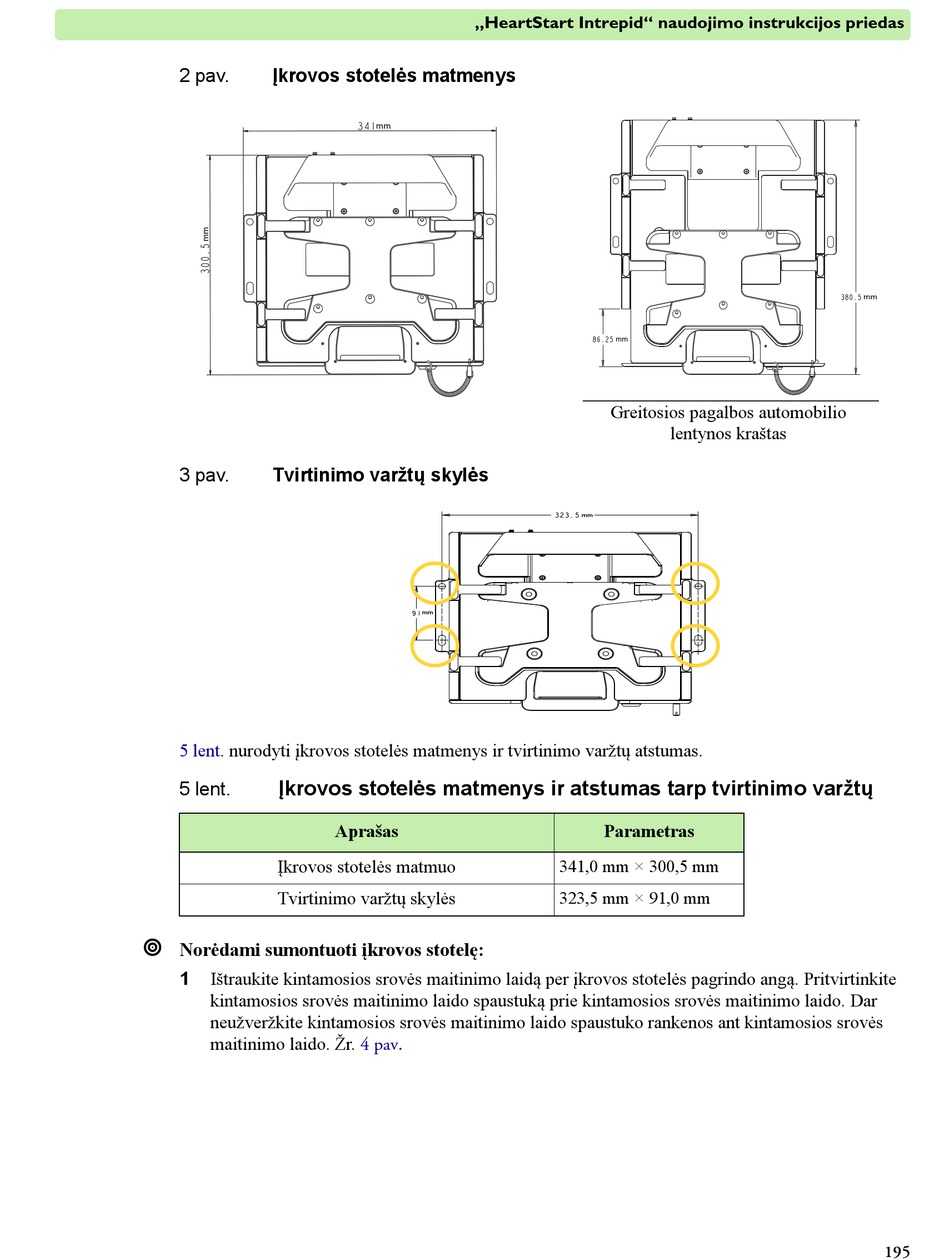

2 pav. Įkrovos stotelės matmenys
3 pav. Tvirtinimo varžtų skylės
5 lent. nurodyti įkrovos stotelės matmenys ir tvirtinimo varžtų atstumas.
Įkrovos stotelės matmenys ir atstumas tarp tvirtinimo varžtų
5 lent.
Įkrovos stotelės matmuo
Tvirtinimo varžtų skylės

Norėdami sumontuoti įkrovos stotelę:
1 Ištraukite kintamosios srovės maitinimo laidą per įkrovos stotelės pagrindo angą. Pritvirtinkite
kintamosios srovės maitinimo laido spaustuką prie kintamosios srovės maitinimo laido. Dar
neužveržkite kintamosios srovės maitinimo laido spaustuko rankenos ant kintamosios srovės
maitinimo laido. Žr.
„HeartStart Intrepid" naudojimo instrukcijos priedas
Aprašas
4 pav.
Greitosios pagalbos automobilio
lentynos kraštas
Parametras
×
341,0 mm 300,5 mm
×
323,5 mm 91,0 mm
195
