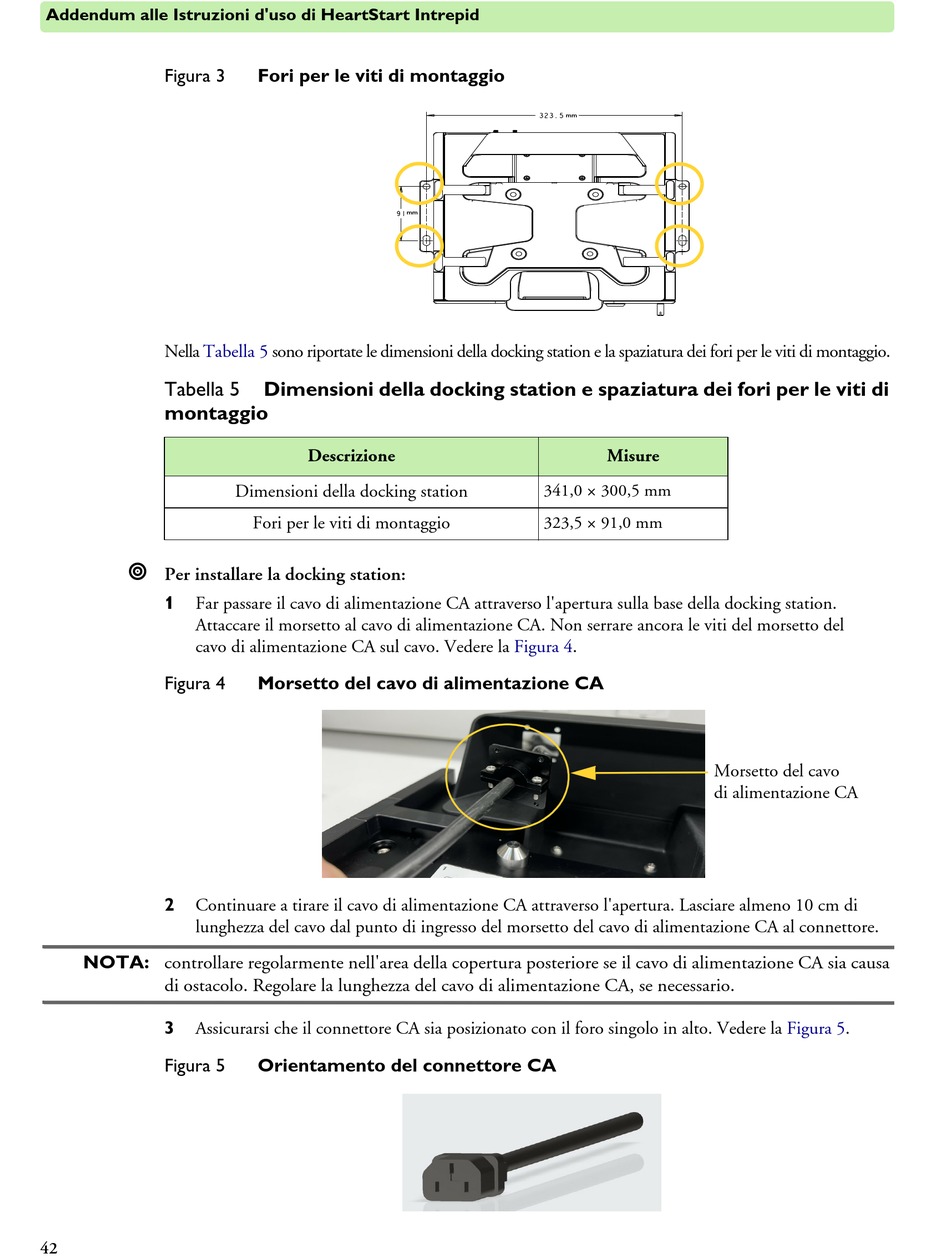

Addendum alle Istruzioni d'uso di HeartStart Intrepid
Figura 3
Nella Tabella 5
Tabella 5
montaggio

Per installare la docking station:
Far passare il cavo di alimentazione CA attraverso l'apertura sulla base della docking station.
1
Attaccare il morsetto al cavo di alimentazione CA. Non serrare ancora le viti del morsetto del
cavo di alimentazione CA sul cavo. Vedere la
Figura 4
2 Continuare a tirare il cavo di alimentazione CA attraverso l'apertura. Lasciare almeno 10 cm di
lunghezza del cavo dal punto di ingresso del morsetto del cavo di alimentazione CA al connettore.
NOTA: controllare regolarmente nell'area della copertura posteriore se il cavo di alimentazione CA sia causa
di ostacolo. Regolare la lunghezza del cavo di alimentazione CA, se necessario.
Assicurarsi che il connettore CA sia posizionato con il foro singolo in alto. Vedere la
3
Figura 5
42
Fori per le viti di montaggio
sono riportate le dimensioni della docking station e la spaziatura dei fori per le viti di montaggio.
Dimensioni della docking station e spaziatura dei fori per le viti di
Descrizione
Dimensioni della docking station
Fori per le viti di montaggio
Morsetto del cavo di alimentazione CA
Orientamento del connettore CA
Misure
×
341,0 300,5 mm
×
323,5 91,0 mm
Figura 4.
Morsetto del cavo
di alimentazione CA
Figura 5.
