6.3.10.2
Triggerung der Messwertaufnahme
Das aktuelle Zeilensignal wird erst nach einem gültigen Triggerereignis weiterverarbeitet und die Messwerte daraus be
rechnet. Die Messwertdaten werden dann an die weitere Berechnung, z. B. Mittelwert, Statistik, sowie die Ausgabe über
eine digitale oder analoge Schnittstelle weitergereicht.
In die Berechnung der Mittelwerte oder Statistik können deshalb unmittelbar vor dem Triggerereignis liegende Messwerte
nicht einfließen, stattdessen aber ältere Messwerte, die bei vorhergehenden Triggerereignissen erfasst wurden.
6.3.10.3
Beispiel
Die Multifunktionseingänge für Synchronisation bzw. Triggerung am Sensor erwarten den eingestellten TTL oder HTL-
Pegel. Die Sync-Eingänge für Synchronisation oder Triggerung erwarten einen RS422-Pegel. Das nachfolgende Beispiel
zeigt die Anpassung einer 24V-Triggerquelle mit dem Pegelwandler SU4-1 aus dem optionalem Zubehör.
+24 V
10
Trigger-
A
7
quelle
B
8
Z
9
GND
11
12
GND

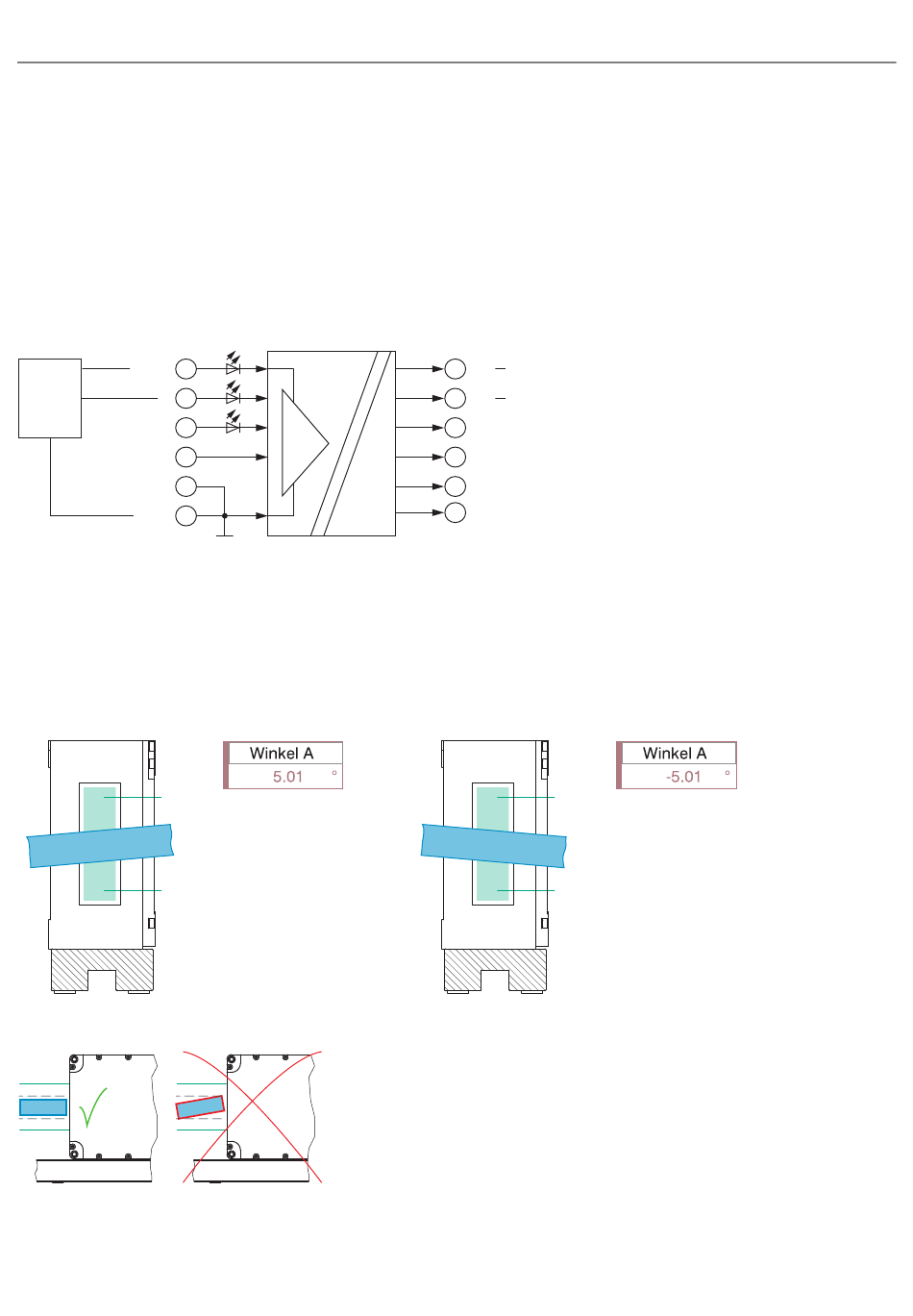

Abb. 6.15: Pegelanpassung von HTL auf RS422 mit dem Pegelwandler SU4-1
6.4
Signalverarbeitung
6.4.1
Neigungskorrektur
Der Sensor erkennt verkippte Messobjekte. Der daraus resultierende Messfehler wird mit Hilfe des zweidimensionalen
Videosignals kompensiert.
Empfänger
MBE
MBA
Tab. 6.8: Messwertanzeige für gegen den Uhrzeigersinn gekippte Messobjekte (links) und im Uhrzeigersinn (rechts)
MBE
MBE
MBA
MBA
Empfänger
Abb. 6.16: Richtig: Kanten Messopjekt parallel zu Lichtvorhang (links), falsches Messergebnis durch gedrehtes Messob
jekt (rechts)
Mit Auslieferung des Sensors ab Werk ist die Neigungskorrektur deaktiviert (Aus).
optoCONTROL 2700
TTL / HTL
H1
H2
H3
RS422
Korrektur
möglich
Korrektur
nicht möglich
Empfänger
+
1
A
Sync + / Trigger
-
4
/A
Sync - / Trigger
+
2
B
-
5
/B
+
3
Z
-
6
/Z
Empfänger
MBE
MBA
Korrektur
möglich
Erweiterte Einstellungen
Seite 49
