Messobjekt mit mehr als vier Kanten: im Videosignal werden weitere Kanten mit senkrechten, blauen Peakmarkierungen
nummeriert.
Es können maximal 8 Segmente bzw. 16 Kanten definiert werden. Kante 1 ist die Kante, die der Sensor in Standard-
Suchrichtung (ab Messbereichsanfang) findet. Weitere Kanten werden aufsteigend nummeriert. Kante 0 ist der Messbe
reichsanfang. Ein 0-0-Segment wird ignoriert.

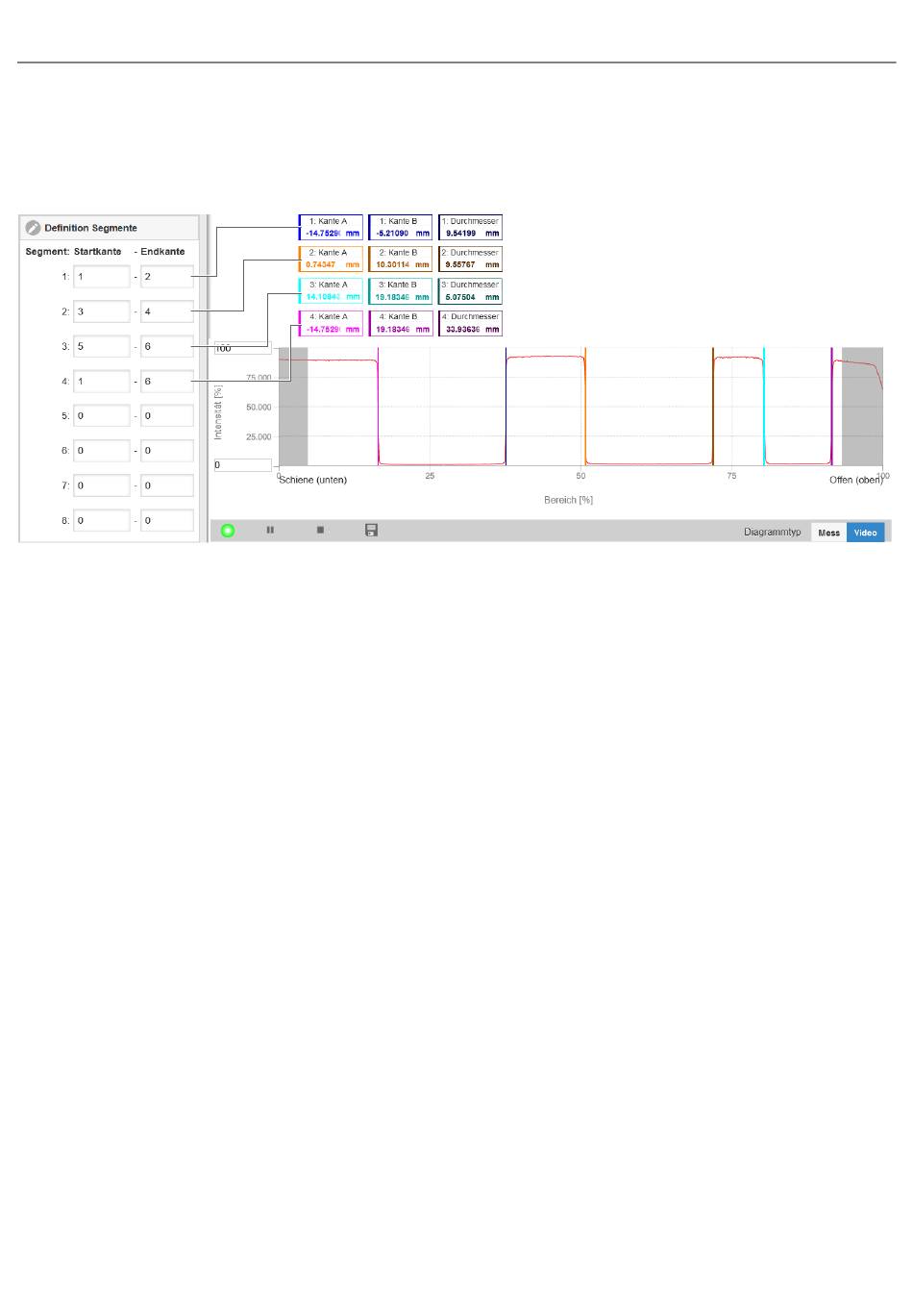

Abb. 6.10: Individuelle Segmentdefinition
Ablauf Segmentdefinition
►
Wechseln Sie in den Reiter
►
Definieren Sie passend zu Ihrem Messobjekt die Kantenbezüge.
►
Speichern Sie das entstandene Setup unter einem neuen Namen ab.
6.3.4
Messrate
Die Abtastrate beträgt maximal 15 kHz.
Die Auswahl der Messrate erfolgt im Menü
kontinuierlich in einem Bereich von 0,1 kHz bis 5 kHz eingestellt werden. Die Schrittweite beträgt 1 Hz.
Messrate ändern
►
Wechseln Sie in den Reiter
►
Wählen Sie die gewünschte Messrate aus.
Zur Auswahl der Messrate ist die Beobachtung des Videosignales nützlich.
Wird das Videosignal oder das Einrichtungssignal über eine Schnittstelle ausgegeben, reduziert sich die Messrate auf
100 Hz.
6.3.5
Videomittelung
Die Videomittelung ist ab Werk aktiviert (= An). Sie liefert ein optimales Signal-Rausch-Verhältnis.
ON: Mehrere Video-Aufnahmen werden erstellt, gemittelt und weiterverarbeitet.
OFF: Eine Video-Aufnahme wird erstellt und weiterverarbeitet. Dies wird bei schnell bewegten Messobjekten benötigt.
Videomittelung deaktivieren
►
Wechseln Sie in den Reiter
►
Schalten Sie für schnell bewegte Objekte die Videomittelung aus (= Aus).
Ohne Videomittelung bleibt die Belichtungszeit für die Zeilenkamera konstant.
optoCONTROL 2700
>
Einstellungen
Messwertaufnahme
Einstellungen
>
Einstellungen
Messwertaufnahme
>
Einstellungen
Messwertaufnahme
>
Definition
>
Messwertaufnahme
> Messrate.
> Videomittelung.
Erweiterte Einstellungen
Segmente.
> Messrate. Die Messrate kann
