MICRO-EPSILON optoCONTROL 2700 Betriebsanleitung Seite 21

Berücksichtigen Sie gegebenenfalls seitliche Führungen, um Querbewegungen des Messobjektes zu vermeiden.

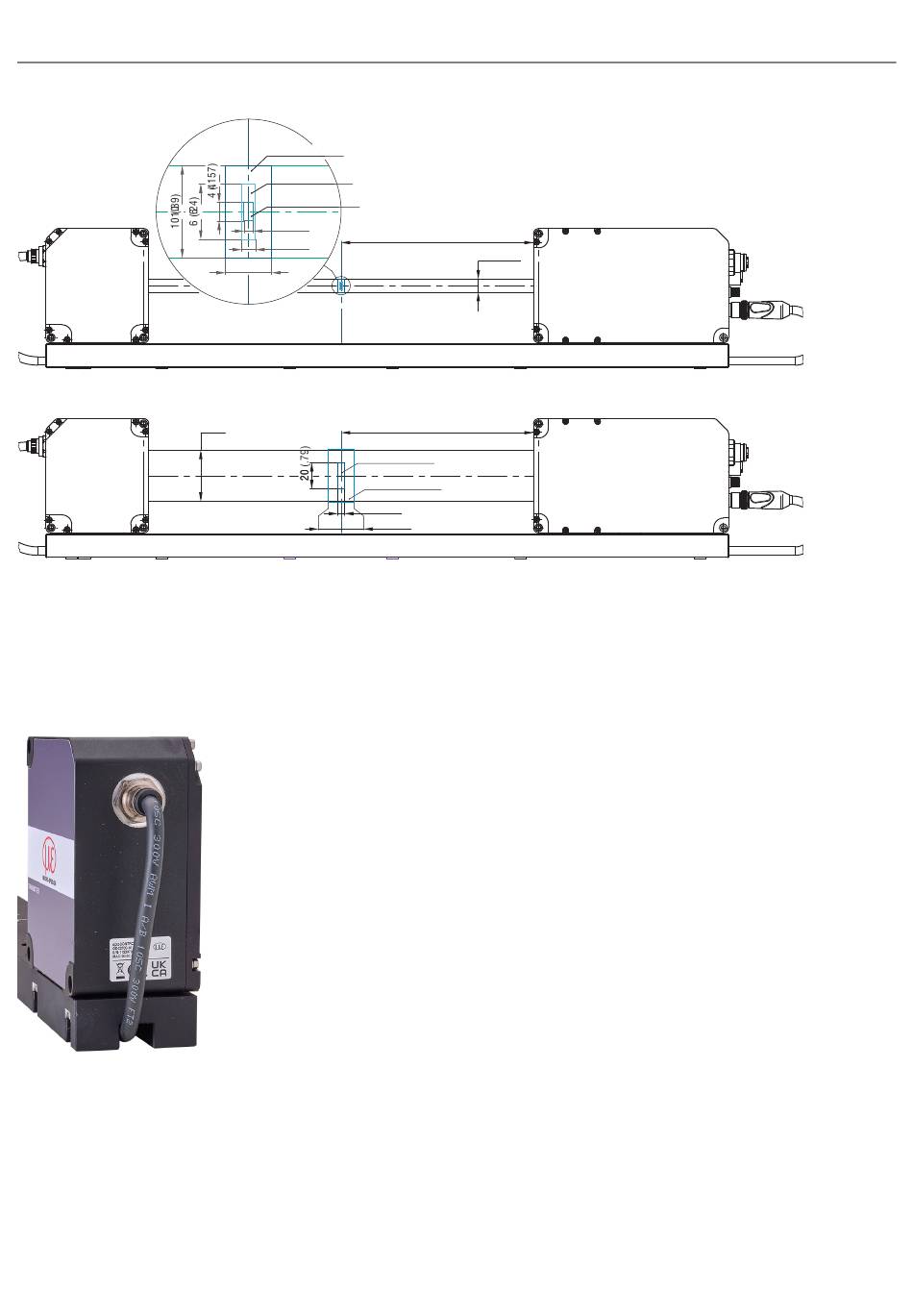

Abb. 4.15: Optimale Position des Messobjektes innerhalb der Messfelder ODC2700-10
Abb. 4.16: Optimale Position des Messobjektes innerhalb der Messfelder ODC2700-40, ODC2700-40(002)
4.3 Elektrische Anschlüsse
4.3.1 Lichtquelle
Die Lichtquelle wird vom Empfänger versorgt.
Abb. 4.17: Integriertes Versorgungskabel an der Lichtquelle
► Verbinden Sie das integrierte Kabel der Lichtquelle mit dem Empfänger vor dem Einschalten der Spannungsversor­
gung.
4.3.2 Empfänger
Auf dem Gehäuse des Empfängers sind beidseitig die Anschlussbuchsen bezeichnet.
optoCONTROL 2700
Measuring field 2 Messfeld 2
Measuring field 1 Messfeld 1
Measuring field 05 Messfeld 05
1 (.039) 1
Measuring distance 150
2 (.079) 2
5 (.197) 5
MR MB Measuring distance 150
Measuring distance 200
Measuring field 1 Messfeld 1
Measuring field2 Messfeld 2
5 (.20) 5
20 (.79) 20
Messabstand 150
MR 10 MB 10
Messabstand 150
Messabstand 200
Installation und Montage
Seite 21
