6.3.6
Zähler-Reset
Der Messwertzähler oder der Zeitstempel kann durch Betätigen der jeweiligen Schaltfläche zurückgesetzt werden.
Ablauf Zähler-Reset
►
Wechseln Sie in das Menü
sprechende Schaltfläche.
6.3.7
Auswertebereich
Der Auswertebereich kann im Sensor individuell gesetzt werden. Die Maskierung begrenzt den Auswertebereich (ROI -
Region of interest) für die Kantendetektion und damit die Abstandsberechnung im Videosignal. Diese Funktion wird ver
wendet, um z. B. störende Kanten zu unterdrücken. Die Maskierung (Anfang, Ende) wird in die beiden linken Felder an
der Seite (in %) eingetragen. Ab Werk ist die Markierung auf 0 % (Anfang) und 100 % (Ende) eingestellt.
Auswertebereich

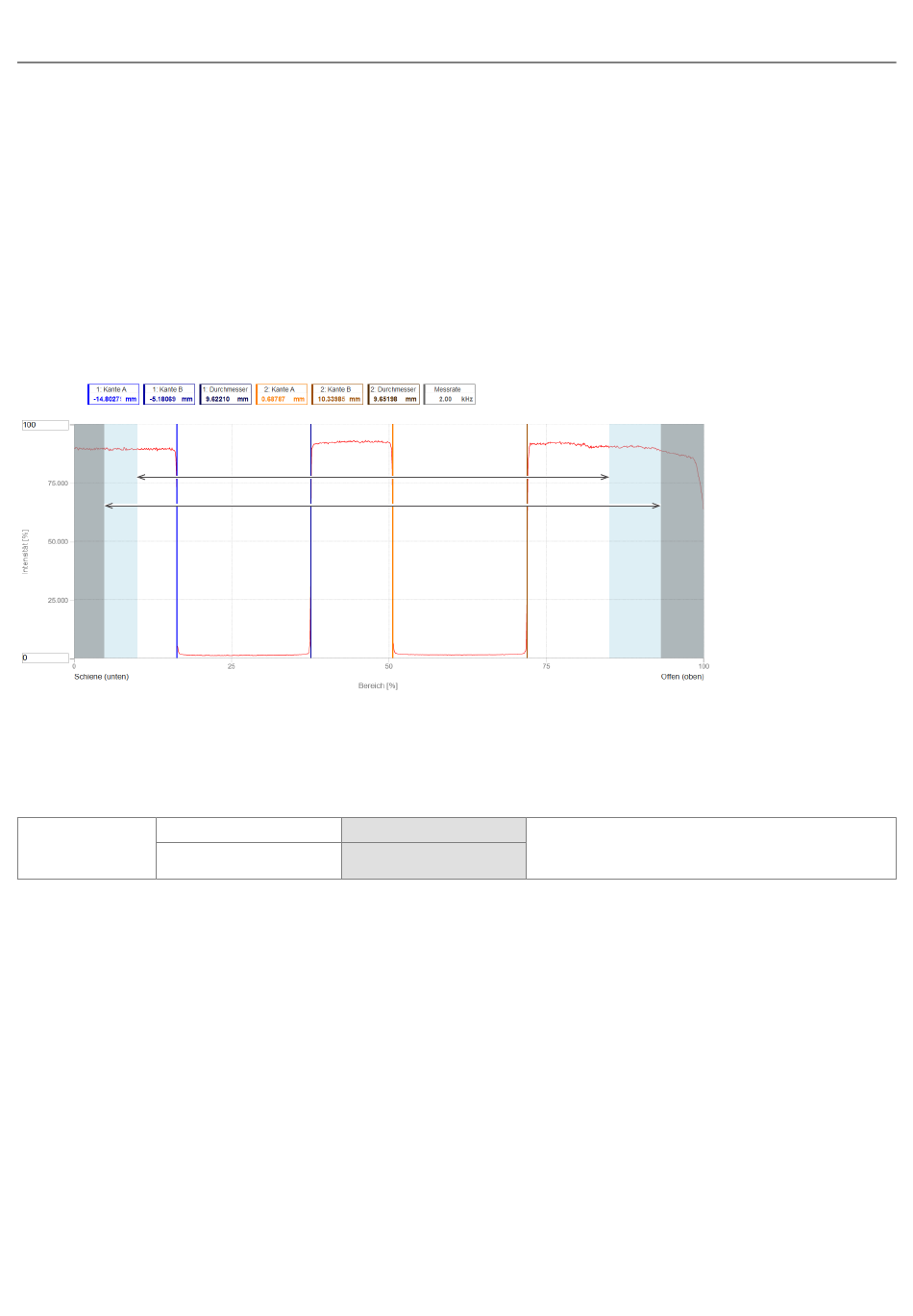

Abb. 6.11: Begrenzung des verwendeten Videosignals
Hilfetext: Auswertebereich (ROI). Der Auswertebereich kann eingeschränkt werden, wenn z.B. Fremdlicht bestimmter
Wellenlänge (blau, rot, IR) Störungen im Videosignal verursacht. Der Wert für den "Bereichsanfang" muss kleiner sein als
der Wert für das "Bereichsende". Wertebereich von 0 ... 100 %.
Auswertebereich
Bereichsanfang
(ROI)
Bereichsende
Auswertebereich definieren
►
Wechseln Sie in den Reiter
►
Nehmen Sie die gewünschten Einstellungen vor und bestätigen Sie mit
6.3.8
Kantenfilter
Ein Kantenfilter dient zum Unterdrücken von Messwert-Überschwingen bei ansteigenden Kantenübergängen. Die obere
Schwelle aktiviert das Kantenfilter einmalig, die untere Schwelle deaktiviert das Filter und setzt es zurück, so dass das
Filter beim nächsten Überschreiten der oberen Schwelle wieder aktiv werden kann. Dieses Filter sollte mit Bedacht einge
setzt werden, da es bei unsachgemäßer Anwendung die Messung verfälschen kann.
Das Kantenfilter gibt den letzten Wert aus, der unterhalb der oberen Grenze liegt.
optoCONTROL 2700
Einstellungen
Messbereich
Wert
Wert
Einstellungen
>
Messwertaufnahme
Wertebereich von 0 ... 100 %.
Der Wert für den "Bereichsanfang" muss kleiner sein
als der Wert für das "Bereichsende".
>
Messwertaufnahme
>
und klicken Sie auf die ent
Zähler-Reset
> Auswertebereich.
Einstellungen
speichern.
Erweiterte Einstellungen
Seite 46
