4.3.9

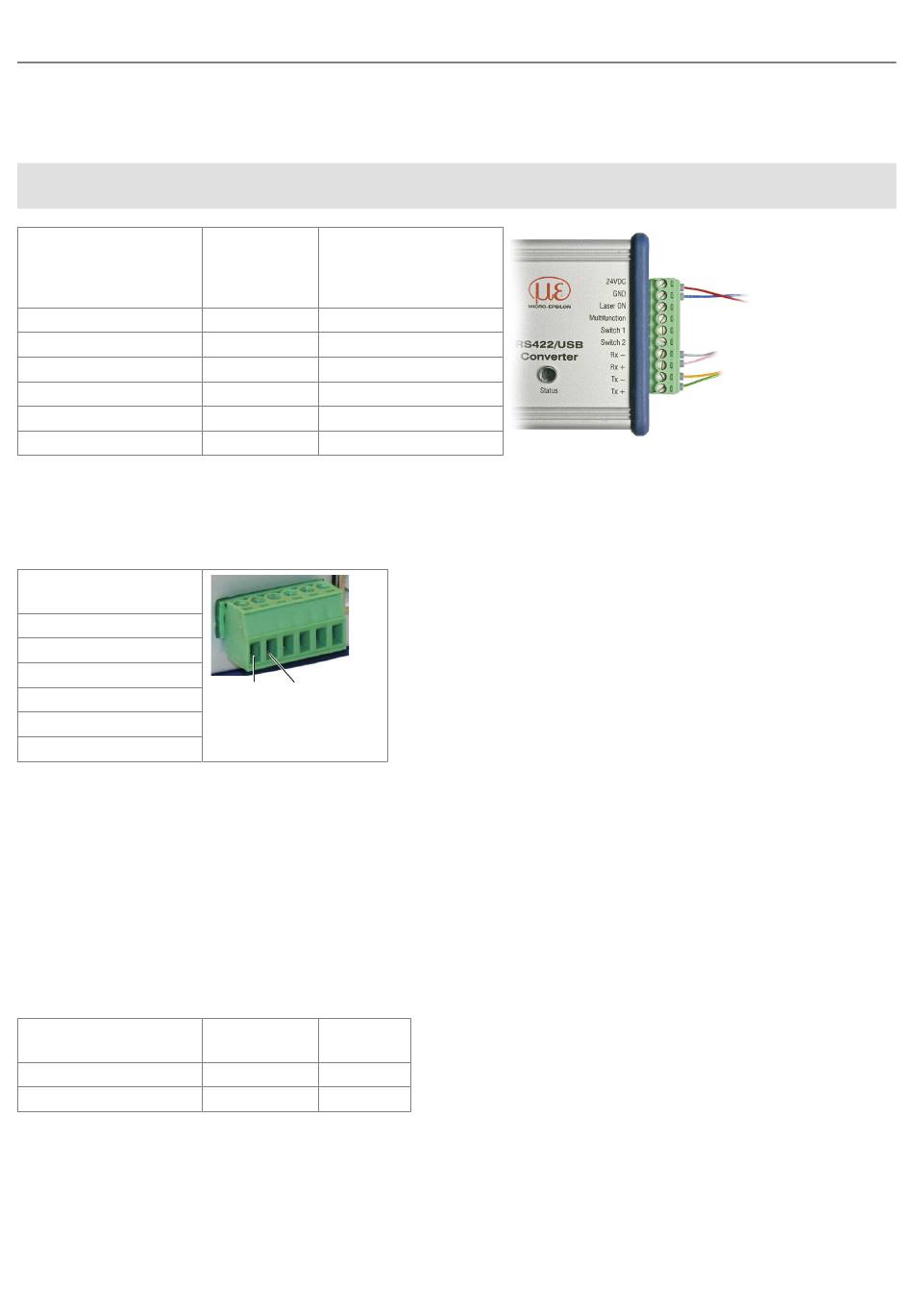

RS422-Verbindung mit USB-Konverter IF2001/USB
Für die Verbindung zwischen Sensor und PC müssen die Leitungen gekreuzt werden.
i
Trennen beziehungsweise verbinden Sie den Sensor mit dem USB-Konverter nur im spannungslosen
Zustand.
power | rs422
12-pol M12-Buchse, (Pin)
V+
GND
Tx - (8)
Tx + (5)
Rx - (6)
Rx + (4)
Tab. 4.9: Anschluss Sensor am Konverter IF2001/USB
Symmetrische Differenzsignale nach EIA-422, nicht galvanisch von der Versorgungsspannung getrennt.
Verwenden Sie ein geschirmtes Kabel mit verdrillten Adern, z. B. PC/SC2700-x/OE.
IF2001/USB
6-pol Klemmleiste
24 VDC
GND
Laser ON
Multifunction
Switch 1
Switch 2
Tab. 4.10: Anschluss Versorgung am Konverter IF2001/USB
4.3.10
Synchronisation
Die Pins Sync + und Sync - bilden die symmetrischen Aus-/Eingänge für eine Synchronisation oder arbeiten als Trigge
reingänge. Die Funktion und Richtung (E/A) sind programmierbar.
Alle GND sind untereinander und mit der Versorgungsmasse verbunden.
►
Verbinden Sie die Anschlüsse Sync + miteinander.
►
Verbinden Sie die Anschlüsse Sync - miteinander.
power | rs422
12-pol M12-Buchse, Pin
1
3
Tab. 4.11: Anschluss Synchronisation
optoCONTROL 2700
PC/SC2700-x
Endgerät (Konverter) Typ
IF2001/USB
Adernfarbe
von Micro-Epsilon
10-pol. Klemmleiste
Rot
24VDC
Blau
GND
Grau
Rx -
Rosa
Rx +
Gelb
Tx -
Grün
Tx +
24 VDC GND
PC/SC2700-x
Signal
Adernfarbe
Braun
Sync +
Weiß
Sync -
Installation und Montage
Seite 27
