Empfänger
Receiver
+5
-5

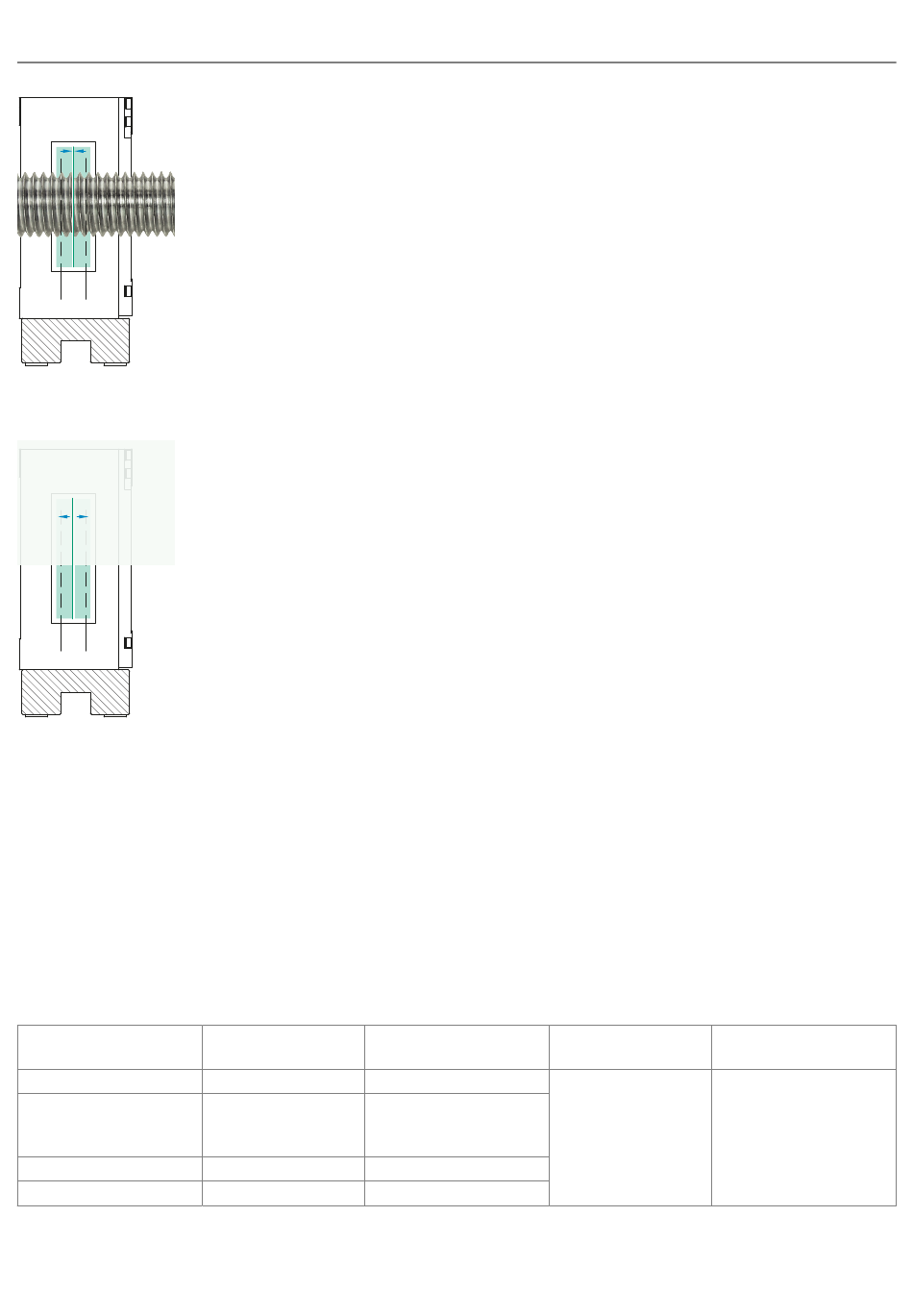

Abb. 6.5: Schmale Messlinie für Messungen an steilen Kanten und Ecken, z. B. für Messungen an Gewindestangen
Breite Messlinie: reduziert das Signalrauschen
●
Receiver
+5
-5
Abb. 6.6: Breite Messlinie, z. B. Kantenverfolgung an einer Papierbahn
Breite der Messlinie ändern
►
Wechseln Sie in den Reiter
für die Messaufgabe passende Breite aus.
6.3.2
Messprogramm
6.3.2.1
Presets, Suchrichtung
Initiales Setup beim Booten (Sensorstart): aus den Setups kann ein Favorit gewählt werden, das beim Sensorstart auto
matisch aktiviert wird. Ist kein Favorit aus den Setups bestimmt, startet der Sensor mit den zuletzt gespeicherten Einstel
lungen/Setup oder der Sensor aktiviert das Preset Bandkante.
Preset
Bandkante
Drahtmessung
Durchmesser
Konturmessung
Mehrsegment
Spaltmessung
Tab. 6.1: Übersicht Werkseinstellung zu den Presets und deren Messprogramm
optoCONTROL 2700
Einstellungen
Aktive
Messprogramm
Neigungskorrektur
Nein
fallende Flanke
Nein
Ja
Durchmesser
Nein
Nein
Segment
Nein
Spalt
>
Messwertaufnahme
Suchrichtung
Standard
>
Messlinienbreite
Messrichtung
Standard
Erweiterte Einstellungen
und wählen Sie ein
Seite 41
