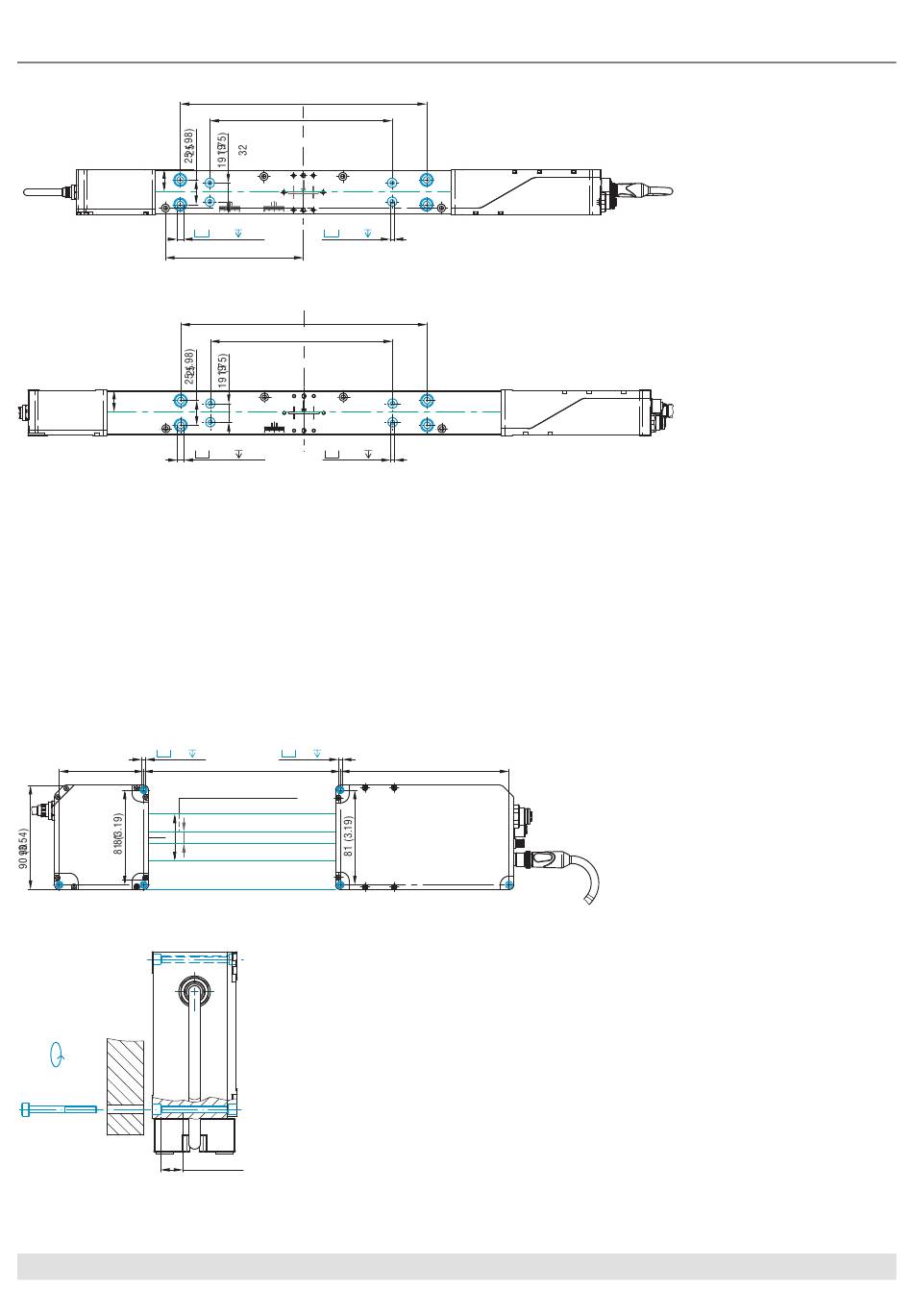

Abb. 4.7: Maßzeichnung Montageschiene ODC2700-10, ODC2700-40, optionale Montage
Abb. 4.8: Maßzeichnung Montageschiene ODC2700-40(002), optionale Montage
4.2.3
Freie Montage
Micro-Epsilon empfiehlt, den Sensor zuerst mit angeschraubter Montageschiene zu montieren. Nach Abschluss der Mon­
tage kann diese abgenommen werden.
Befestigen Sie die Lichtquelle und den Empfänger ausschließlich an den vorhandenen Bohrungen auf einer ebenen Flä­
che. Klemmungen jeglicher Art sind nicht gestattet.
> Ungenaue, fehlerhafte Messwerte
Wenn Lichtquelle und Empfänger ohne die mitgelieferte Montageschiene montiert werden müssen, ist auf die genaue
Ausrichtung der Komponenten zueinander zu achten.
3x M4
ø6 4
72 (2.83)
72
Measuring range 40 (1.57)
Measuring range 10 ( .39)
Light source
Lichtquelle
Abb. 4.9: Montagegewinde für Direktverschraubung ODC2700-10, ODC2700-40, Abmessungen in mm
M4
M4
2,6 Nm
2.6 Nm
6 ... 12 mm
6 ... 12 mm
Abb. 4.10: Direktverschraubung Sensor
Der Abstand zwischen Lichtquelle und Empfänger beträgt 300 mm.
i
Lichtquelle und Empfänger müssen in einer Ebene liegen und dürfen nicht zueinander verkippt sein.
optoCONTROL 2700
250 (9.84)
250
185 (7.28)
185
4x ø6.6
4x ø6,6
4x M5
4x M5
ø11 6.4
ø11 6,4
ø9,5 4
ø9.5 4
140 (5.51)
140
250 (9.84)
250
185 (7.28)
185
4x ø6,6
4x ø6.6
4x M5
4x M5
ø11 6.4
ø11 6,4
ø9,5 4
ø9.5 4
3x M4
ø6 4
308 (12.1)
308
Messbereich 40
Messbereich 10
MBE
EMR
Light beam
Lichtvorhang
MBA
SMR
144 (5.67)
144
Receiver
Empfänger
Installation und Montage
Seite 19
