4
Installation und Montage
4.1
Allgemein
Der Sensor optoCONTROL ist ein optisches System, mit dem im µm-Bereich gemessen wird.
i
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung.
Berühren Sie nicht die optischen Fenster.
> Beeinträchtigung der Funktionalität durch Verschmutzung.
Auf die Kabel dürfen keine scharfkantigen oder schweren Gegenstände einwirken. Vermeiden Sie ein
Knicken der Kabel.
> Beschädigung oder Zerstörung der Kabel, Ausfall des Messgerätes.
Unterschreiten Sie nicht die Biegeradien von 60 mm.
Befestigen Sie den Sensor ausschließlich an den vorhandenen Bohrungen auf einer ebenen Fläche.
Klemmungen jeglicher Art sind nicht gestattet.
> Ungenaue, fehlerhafte Messwerte
Das Verbindungskabel von Lichtquelle und Empfänger und das Ethernetkabel sind nicht schleppketten
tauglich.
4.2
Lichtquelle und Empfänger
4.2.1
Abmessungen
72 (2.83)
72
Lichtquelle
Light source
80 (3.15)
80

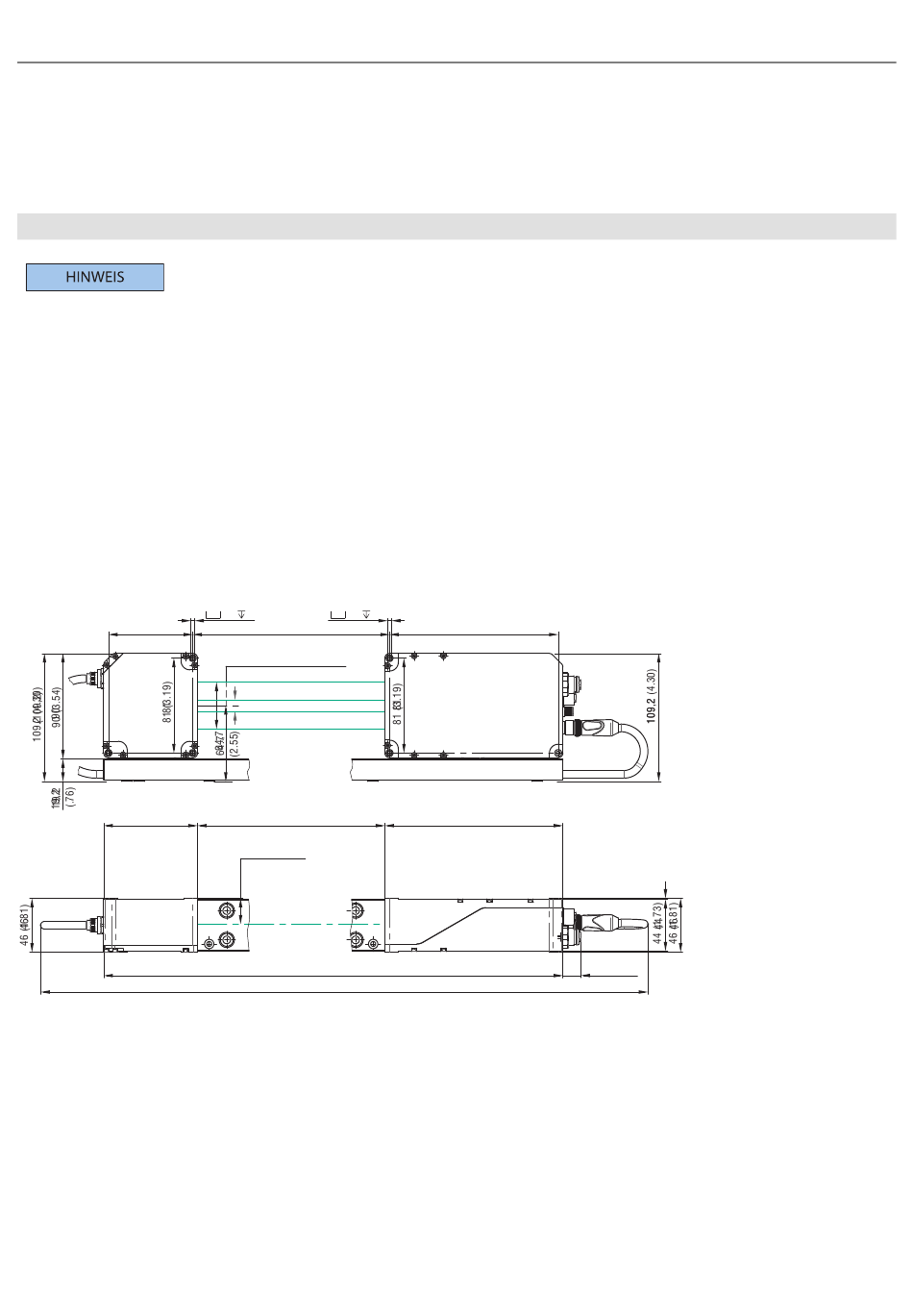

Abb. 4.1: Maßzeichnung Lichtquelle und Empfänger ODC2700-10, ODC2700-40, Abmessungen in mm
optoCONTROL 2700
3x M4
3x M4
ø6 4
ø6 4
308 (12.1)
308
Measuring range 40 (1.57)
Messbereich 40
Measuring range 10 ( .394)
Messbereich 10
MBE
EMR
Light curtain
Lichtvorhang
SMR
MBA
300
300 (11.8)
Messebene 22
Measurement
plane 22 (.87)
532
532 (20.9)
658.5 (25.9)
(658,5)
144 (5.67)
144
Receiver
Empfänger
152 (5.98)
152
15.3 (.60)
15,3
Installation und Montage
Seite 16
