1
Schaltflächen zum Steuern einer Videosignalmessung mit den Funktionen Start,
hält das Diagramm an; eine Datenauswahl und die Zoomfunktion sind weiterhin möglich.
Stop
startet die Anzeige des Videosignals.
Start
unterbricht die Aufzeichnung.
Pause
2
Status-Anzeige:
grün: OK, Datenübertragung aktiv
●
gelb: Diagramm gestoppt
●
rot: Verbindung zum Sensor gestört
●
3
Mit der Schaltfläche Speichern können die angezeigten Messkurven im Format CSV (Zeitstempel und Messwerte) gespeichert
werden. Dabei öffnet sich der Windows-Auswahldialog für Dateiname und Speicherort.
4
Die darzustellenden Videokurven können während oder nach der Messung hinzu- oder abgeschaltet werden. Nicht aktive Kur
ven sind grau unterlegt.
5
Positionierungshilfe im Einrichtbetrieb.
6
Skalierung der Intensitätsachse (Y-Achse) der Grafik
= Autoskalierung
●
Auto
= manuelle Einstellung
●
Manuell
7
Alle Änderungen werden erst wirksam mit Klick auf die Schaltfläche
8
In den Textboxen über der Grafik werden die aktuellen Werte und die gewählte Messrate zusätzlich angezeigt.
9
Die für das gewählte Messprogramm relevanten Kanten werden mit einem dem Segment entsprechenden farbigen Senkrecht
strich markiert. So lassen sich die jeweiligen Segmentkanten im Videosignal erkennen. Die Suchrichtung bestimmt dabei die
Reihenfolge der Kanten.
10
Mouseover-Funktion. Beim Bewegen der Maus über die Grafik werden Kurvenpunkte oder die Peakmarkierung mit einem
Kreissymbol markiert und die zugehörige Intensität angezeigt. Über dem Grafikfeld erscheint die dazugehörende x-Position in
%.
11
Der linearisierte Bereich liegt im Diagramm zwischen den grauen Schattierungen und ist nicht veränderbar. Nur Peaks, deren
Mitten innerhalb dieses Bereiches liegen, können als Messwert berechnet werden.
12
Der Auswertebereich kann bei Bedarf eingeschränkt werden und wird dann rechts und links durch eine zusätzliche hellblaue
Schattierung begrenzt. Die im resultierenden Bereich verbleibenden Peaks werden für die Auswertung verwendet.
13
Skalierung der X-Achse: Das oben dargestellte Diagramm kann mit den beiden Slidern rechts und links im unteren Gesamtsig
nal vergrößert (gezoomt) werden. Mit der Maus in der Mitte des Zoomfensters (Pfeilkreuz) kann dieses auch seitlich verscho
ben werden.
14
Auswahl eines Diagrammtyps: Messwert- oder Videosignaldarstellung.
Die nachfolgende Messung wurde mit dem Programm
zielt Bereiche eines Messobjektes für die Auswertung ausgewählt werden. Dabei kann sich ein Segment über mehrere
Kanten ausdehnen; die farbliche Hervorhebung der Kanten ermöglicht eine rasche Zuordnung der Kanten im Videosignal.

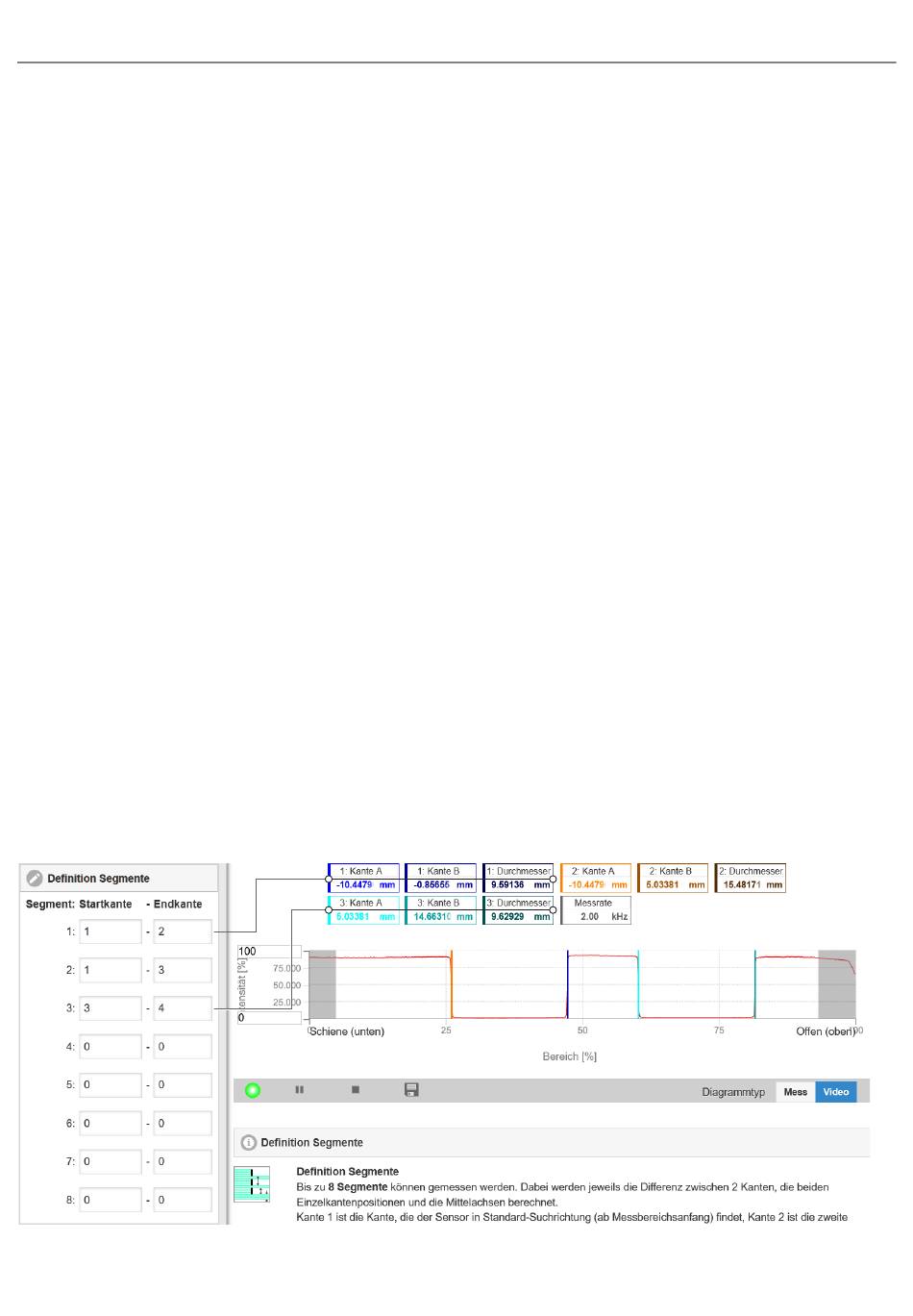

Abb. 5.4: Videosignal mit definierten Segmenten
optoCONTROL 2700
Einstellungen
durchgeführt. Mit der Segmentdefinition können ge
Mehrsegment
und Stop.
Pause
speichern.
Betrieb
