Empfänger
1A

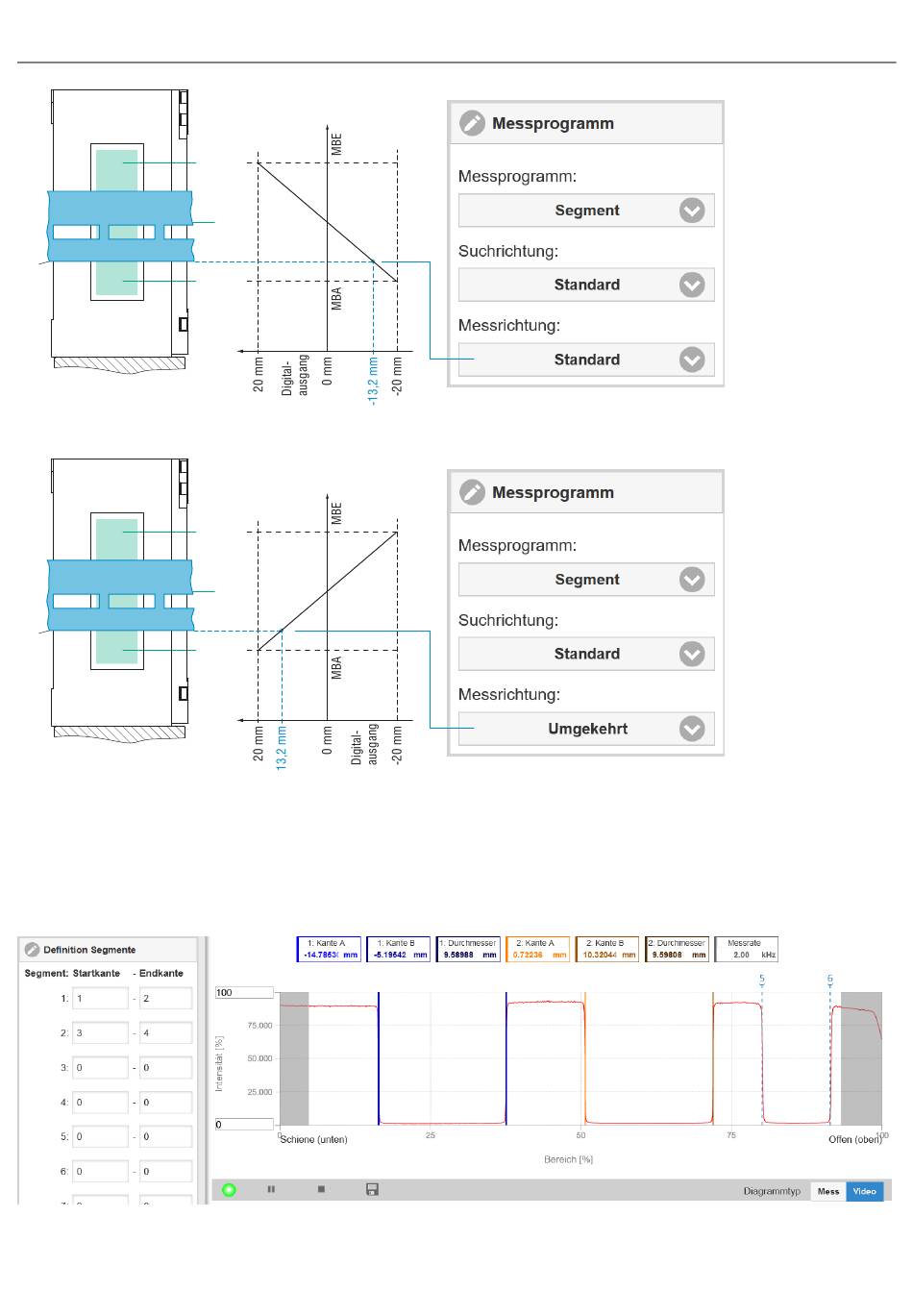

Abb. 6.7: Digitalausgang mit Messrichtung Standard
Empfänger
1A
Abb. 6.8: Digitalausgang mit Messrichtung Umgekehrt
6.3.3
Definition Segmente
Diese Funktion ist möglich in Verbindung mit dem Preset Mehrsegment und daraus abgeleiteten Setups.
Ab Werk ist die Detektion von vier Kanten hinterlegt, siehe Abbildung.
Abb. 6.9: Segmentdefinition ab Werk im Preset Mehrsegment
Messobjekt mit weniger als vier Kanten: nicht benötigte Textboxen enthalten "No peak".
optoCONTROL 2700
MBE
MBM
MBA
MBE
MBM
MBA
Erweiterte Einstellungen
Seite 44
