Allgemeine technische Daten...
Ausgangsstrom sicherzustellen. Als Beispiel für die Interpre-
tation des Diagramms wird die Situation in einer Höhe von
2 km betrachtet. Bei einer Temperatur von 45 ° C (T
- 3,3 K) stehen 91 % des Ausgangsnennstroms zur
Verfügung. Bei einer Temperatur von 41,7 ° C stehen 100
% des Ausgangsnennstroms zur Verfügung.
I (%)
OUT
100
95
90
85
80
0 500
(°C)
8 8
45
40
35
30
0 500

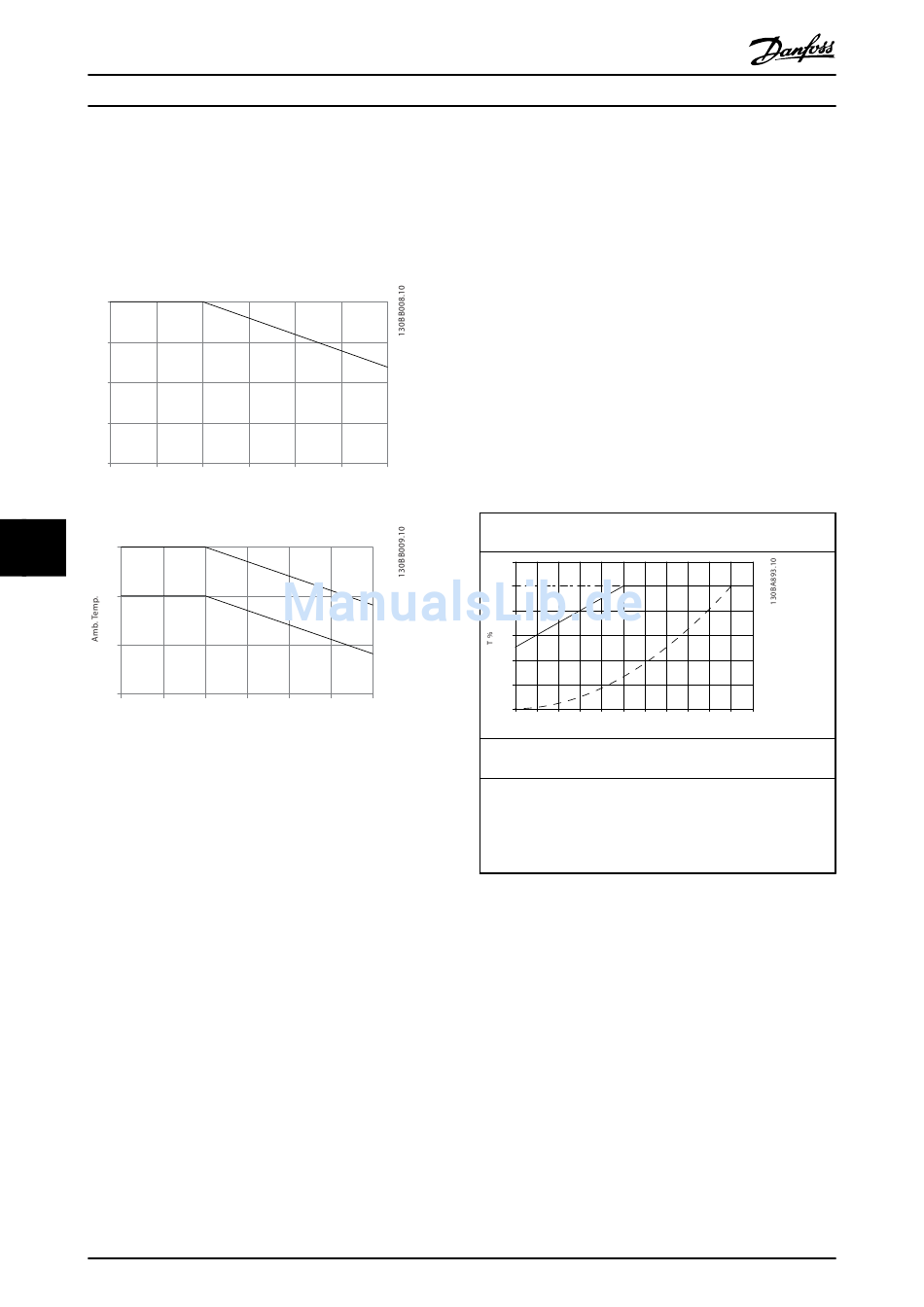

Leistungsreduzierung des Ausgangsstroms in Bezug auf die
Höhe T
AMB, MAX
8.6.5 Leistungsreduzierung beim Betrieb
mit niedriger Drehzahl
Wenn ein Motor an einen Frequenzumrichter
angeschlossen wird, muss überprüft werden, dass die
Kühlung des Motors ausreicht.
Der Grad der Erhitzung hängt von der Last am Motor
sowie Betriebsdrehzahl und -zeit ab.
Anwendungen mit konstantem Drehmoment (CT-Modus)
Ein Problem kann bei niedrigen Drehzahlwerten in
Anwendungen mit konstantem Drehmoment auftreten. Bei
einer Anwendung mit konstantem Drehmoment kann ein
Motor bei niedrigen Drehzahlen überhitzen, da weniger
Kühlluft vom Eigenlüfter des Motors zur Verfügung steht.
Daher muss der Motor, wenn er kontinuierlich mit einem
niedrigerem Drehzahlwert unter der Hälfte des Nennwerts
betrieben wird, mit zusätzlicher Luftkühlung versorgt
werden (oder es muss vielleicht ein Motor verwendet
werden, der für diese Betriebsart ausgelegt ist).
172
VLT
1000 1500 2000 2500
Altitude (meters above sea level)*
1000 1500 2000 2500
Altitude (meters above sea level)*
für Baugrößen D, E und F
MG.11.BA.03 - VLT
®
HVAC Drive Projektierungshandbuch
Eine Alternative ist die Reduzierung des Lastgrads des
Motors durch Wahl eines größeren Motors. Die
Konstruktion des Frequenzumrichters begrenzt jedoch die
AMB, MAX
Motorgröße.
Anwendungen mit quadratischem Drehmoment (VT)
In Anwendungen mit quadratischem Drehmoment, wie
Kreisellüfter und -pumpen, bei denen das Drehmoment
proportional zum Quadrat der Drehzahl ist und die
Leistung proportional zur Drehzahl hoch drei ist, ist keine
zusätzliche Kühlung oder Leistungsreduzierung des Motors
notwendig.
In den nachstehenden Diagrammen liegt die typische VT-
Kurve unter dem maximalen Drehmoment bei
Leistungsreduzierung und maximalem Drehmoment bei
3000
Zwangskühlung bei allen Drehzahlen.
Maximale Last bei einem Standardmotor bei 40 °C gesteuert von
einem Frequenzumrichter des Typs VLT FCxxx
120
100
HO
80
60
NO
40
20
3000
0
0 10
Legende: ─ ─ ─ ─Typisches Moment bei VT-Last ─•─•─•─ Max.
Moment bei Zwangskühlung ‒‒‒‒‒Max. Moment
Hinweis 1) Bei übersynchronem Drehzahlbetrieb sinkt das
verfügbare Motordrehmoment umgekehrt proportional zur
Drehzahlerhöhung. Dies muss während der Auslegungsphase
berücksichtigt werden, um Überlastung des Motors zu
vermeiden.
Eine Warnung/ein Alarm wird durch die entsprechende
LED auf der Vorderseite des Frequenzumrichters und durch
einen Code in der Anzeige signalisiert.
Eine Warnung bleibt so lange bestehen, bis die Ursache
nicht mehr zutrifft. Der Motor kann dabei eventuell weiter
betrieben werden. Warnmeldungen können, aber müssen
nicht unbedingt kritisch sein.
Im Falle eines Alarms wurde der Frequenzumrichter
abgeschaltet. Alarme müssen zur Wiederaufnahme des
Betriebes nach Beseitigung der Ursache quittiert werden.
®
ist eine eingetragene Marke von Danfoss
20 30 40 50 60 70 80 90 100 110
v %
1)
