Bei extremer Überlastung kann jedoch ein Strom auftreten,
der den Frequenzumrichter nach kurzer Zeit (5-10 s) zum
Abschalten zwingt.
Der Betrieb innerhalb der Momentgrenze kann in
14-25 Drehmom.grenze Verzögerungszeit zeitlich begrenzt
werden (0-60 s).

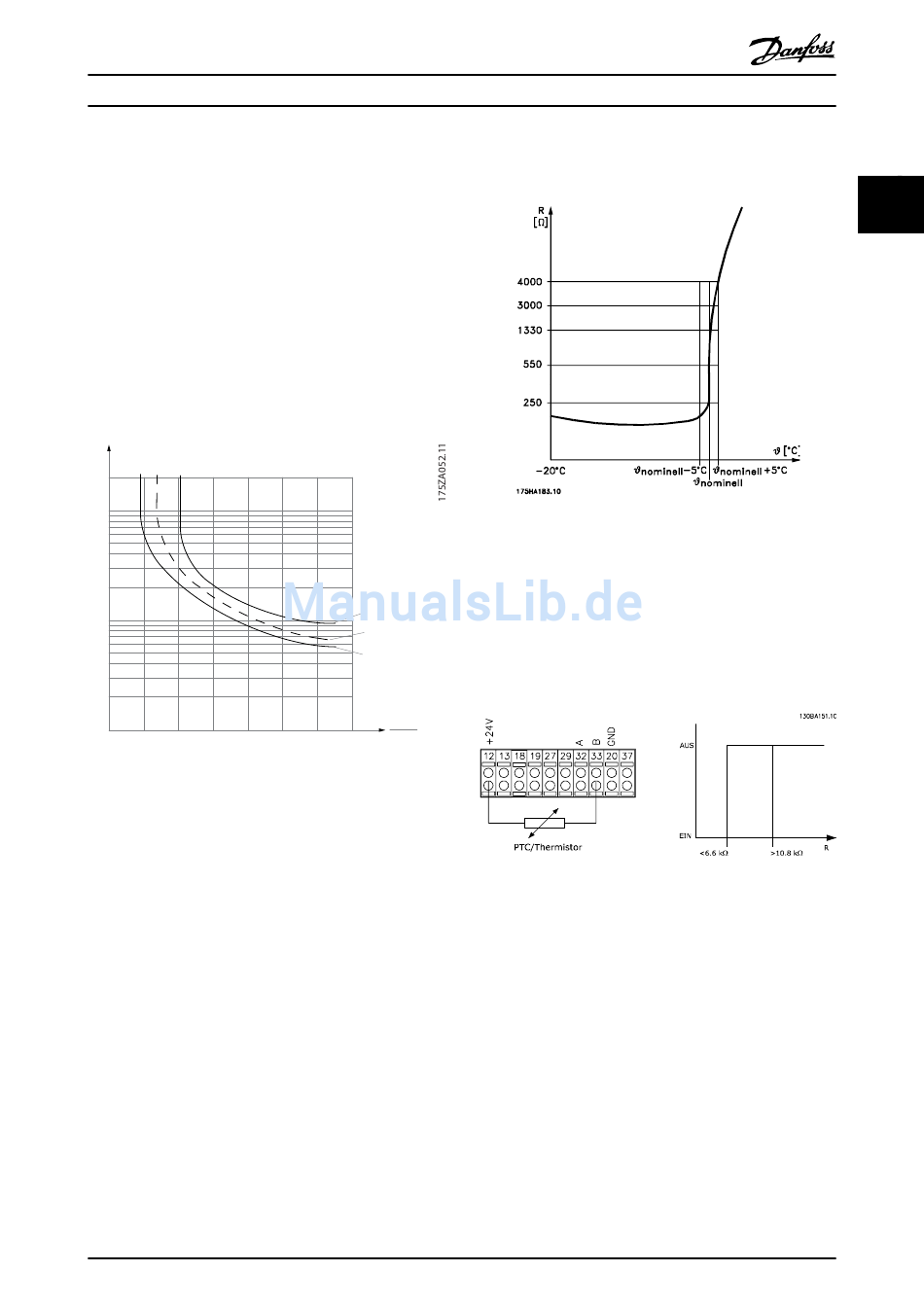

2.13.1 Thermischer Motorschutz

So schützt Danfoss den Motor vor Überhitzung. Dies ist
eine elektronische Funktion, die ein Bimetallrelais
basierend auf internen Messungen simuliert. Die Kennlinie
wird in Abbildung 2.19 gezeigt.
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6
Abbildung 2.19 Die X-Achse zeigt das Verhältnis zwischen I
und Nenn-I . Die Y-Achse zeigt die Zeit in Sekunden, bevor
Motor
ETR eingreift und den Frequenzumrichter abschaltet. Die
Kennlinien zeigen das Verhalten der Nenndrehzahl bei
Nenndrehzahl x 0,2 und Nenndrehzahl x 2.
Es ist klar, dass ETR bei niedriger Drehzahl durch die
geringere Kühlung des Motors bei niedrigerer Wärmeent-
wicklung abschaltet. So wird der Motor auch bei niedriger
Drehzahl vor Überhitzung geschützt. Die ETR-Funktion
berechnet die aktuelle Motortemperatur laufend auf Basis
des aktuellen Motorstroms und der aktuellen
Motordrehzahl. Die berechnete Temperatur wird als
Anzeigeparameter in 16-18 Therm. Motorschutz im
Frequenzumrichter ausgelesen.
Der Thermistorabschaltwert liegt bei > 3 kΩ.
Integrieren Sie zum Wicklungsschutz einen Thermistor
(PTC-Sensor) im Motor.
Motor-Überlastschutz kann über eine Reihe von Verfahren
realisiert werden: PTC-Sensor in Motorwicklungen,
®
VLT HVAC Drive Projektierungshandbuch
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
Motor
®
MG.11.BA.03 - VLT ist eine eingetragene Marke von Danfoss
mechanischer Thermoschalter (Klixon-Schalter) oder
elektronisch thermisches Relais (ETR.
Verwenden eines Digitaleingangs und einer 24-V-Stromver-
sorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die
Motortemperatur zu hoch ist.
Parameterkonfiguration:
Stellen Sie 1-90 Thermischer Motorschutz auf Thermistor
Abschalt. [2].
Stellen Sie 1-93 Thermistoranschluss auf Digitaleingang 33
[6] ein.
Verwenden eines Digitaleingangs und einer 10-V-Stromver-
sorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die
Motortemperatur zu hoch ist.
Parameterkonfiguration:
Stellen Sie 1-90 Thermischer Motorschutz auf Thermistor
Abschalt. [2] ein.
Stellen Sie 1-93 Thermistoranschluss auf Digitaleingang 33
[6] ein.
