Einführung zum VLT® HVAC Dr...
2 2

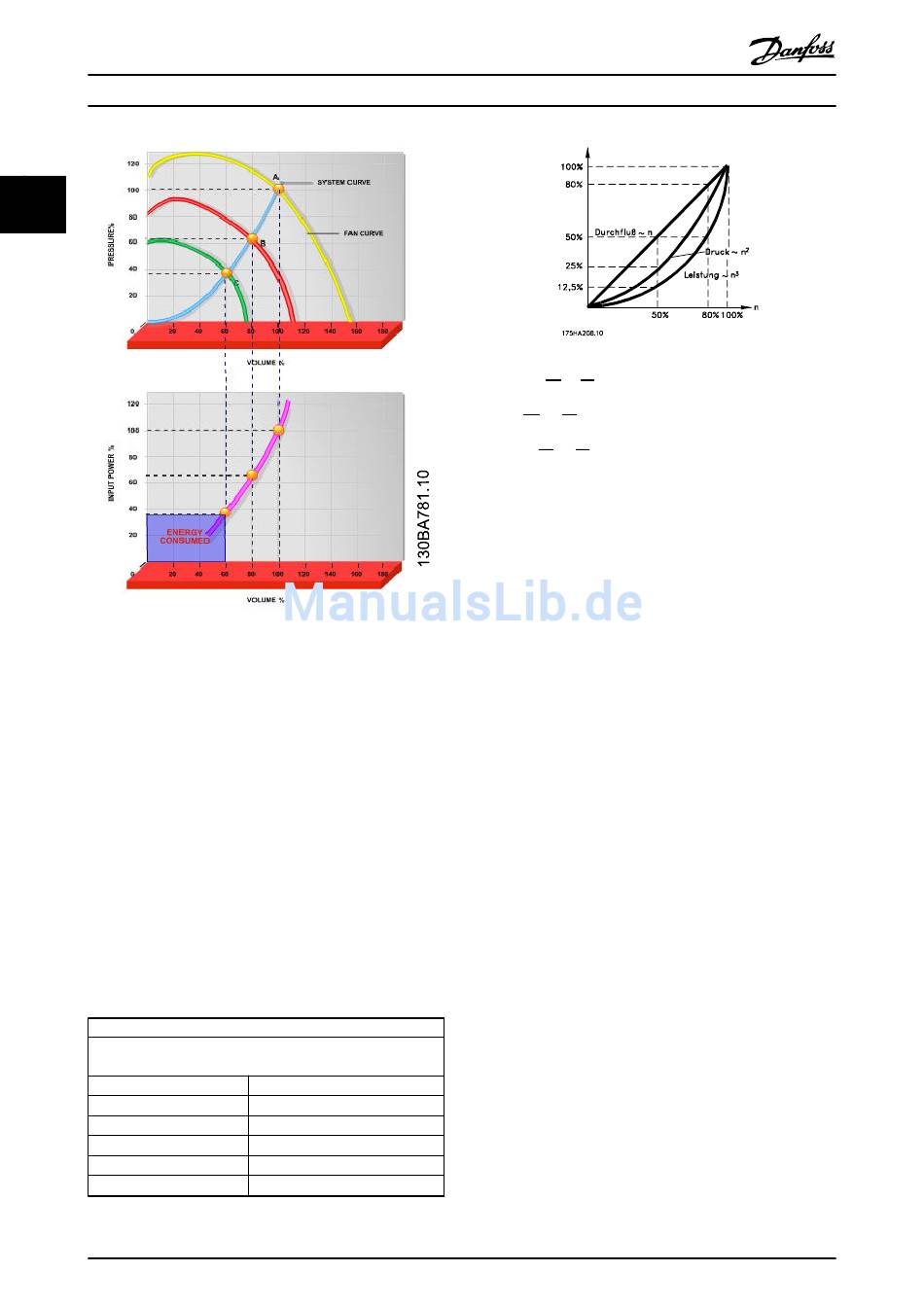

Abbildung 2.5 Wenn die Lüfterkapazität mit einem
Frequenzumrichter auf 60 % reduziert wird, können in Standard-
anwendungen Energieeinsparungen von mehr als 50 % erzielt
werden.
2.7.3 Beispiel für Energieeinsparungen
Wie aus der Abbildung (die Proportionalitätsgesetze) zu
erkennen ist, wird der Durchfluss durch Ändern der
Drehzahl geregelt. Durch Reduzierung der Drehzahl um
nur 20 % gegenüber der Nenndrehzahl wird auch der
Durchfluss um 20 % reduziert, da der Durchfluss direkt
proportional zur Drehzahl ist. Der Stromverbrauch wird
dagegen um 50 % reduziert.
Wenn das fragliche System einen Durchfluss liefern muss,
der nur an einigen Tagen im Jahr 100 % entspricht,
während der Durchschnitt für den Rest des Jahres unter 80
% des Nenndurchflusses liegt, beträgt die gesparte Energie
mehr als 50 %.
Die Proportionalitätsgesetze
Abbildung 2.6 beschreibt die Abhängigkeit von Durchfluss, Druck
und Leistungsaufnahme von der Drehzahl.
Q = Durchfluss
Q = Nenndurchfluss
1
Q = Reduzierter Durchfluss
2
H = Druck
H = Nenndruck
1
H = Reduzierter Druck
2
18
®
VLT HVAC Drive Projektierungshandbuch
P = Leistung
P = Nennleistung
1
P = Reduzierte Leistung
2
n = Drehzahlregelung
n = Nenndrehzahl
1
n = Reduzierte Drehzahl
2
®
MG.11.BA.03 - VLT ist eine eingetragene Marke von Danfoss
Q 1 n 1
Durchfluss :
=
Q 2 n 2
( )
H 1 n 1
2
Druck : =
H 2 n 2
( )
P 1 n 1 3
Leistung : =
P 2 n 2
