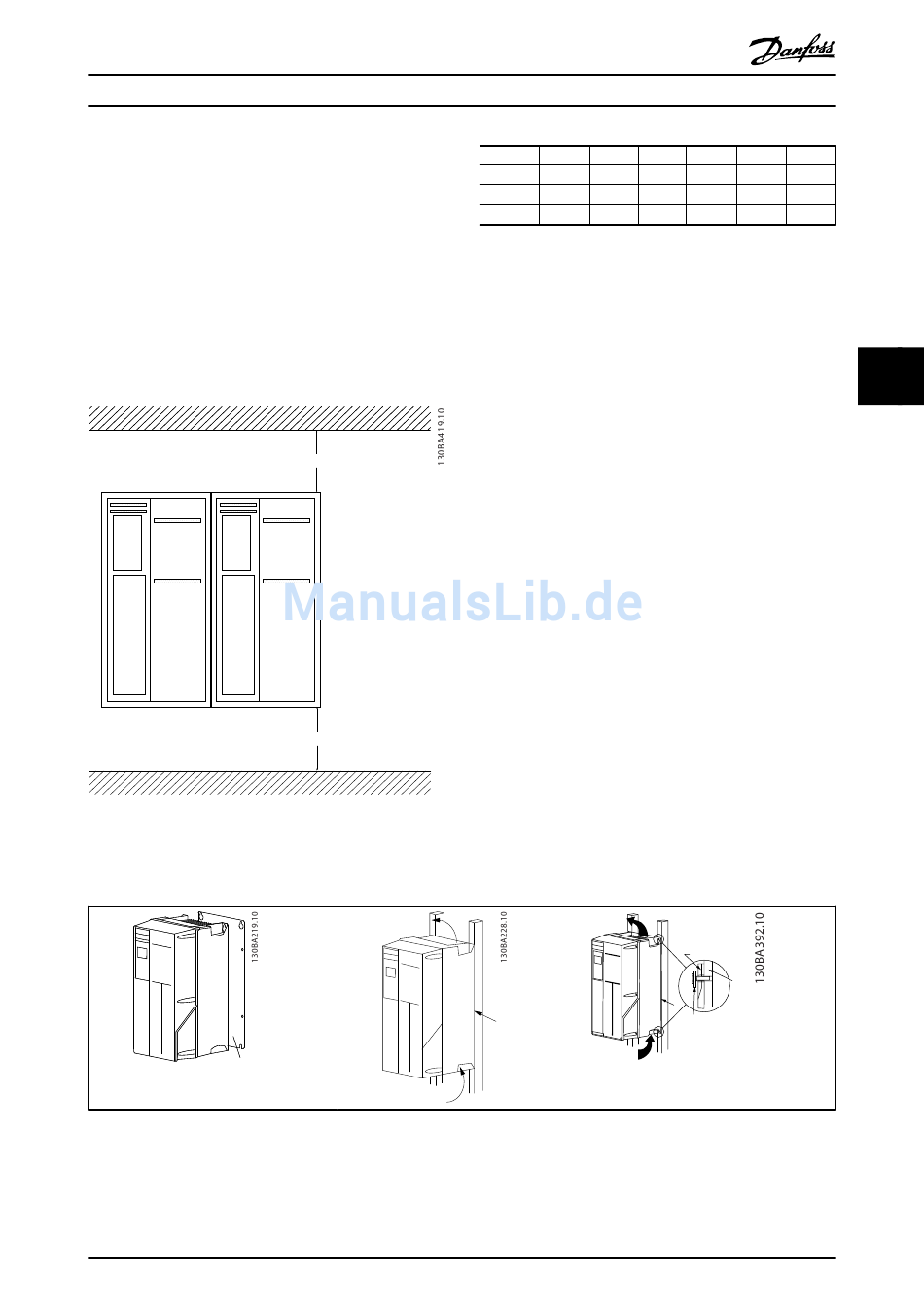

5.1.4 Mechanische Montage

Mit allen A-, B- und C-Gehäusen ist eine Side-by-Side-
Installation möglich.
Ausnahme: Bei Verwendung eines IP21-Satzes muss ein
bestimmter Abstand zwischen den Gehäusen eingehalten
werden. Für die Gehäuse A2, A3, B3, B4 und C3 beträgt der
Mindestabstand 50 mm, für C4 beträgt er 75 mm.
Für optimale Kühlbedingungen muss die Luft über- und
unterhalb des Frequenzumrichters ungehindert strömen
können. Siehe Tabelle 5.1.
1. Führen Sie entsprechend den vorgegebenen Maßen Bohrungen durch.
2. Verwenden Sie Schrauben, die für die Oberfläche geeignet sind, auf der der Frequenzumrichter montiert werden
soll. Ziehen Sie alle vier Schrauben nach.
A
Tabelle 5.2 Wenn Gehäuse der Größen A5, B1, B2, B3, B4, C1, C2, C3 und C4 an einer instabilen Rückwand montiert werden sollen,
muss der Frequenzumrichter wegen unzureichender Kühlungsluft über dem Kühlkörper mit einer Rückwand A montiert werden.
®
VLT HVAC Drive Projektierungshandbuch
a
b
®
MG.11.BA.03 - VLT ist eine eingetragene Marke von Danfoss
Gehäuse: A2 A3 A5
a/b (mm) 100 100 100
Gehäuse: B4 C1 C2
a/b (mm) 200 200 225
Tabelle 5.1 Luftdurchlass für verschiedene Gehäuse
A
B1 B2 B3
200 200 200
C3 C4
200 225
IP66 Drive
Base
plate
A
Fibre
Washer
89
5 5
