6.1.13 Schaltplan Kaskadenregler

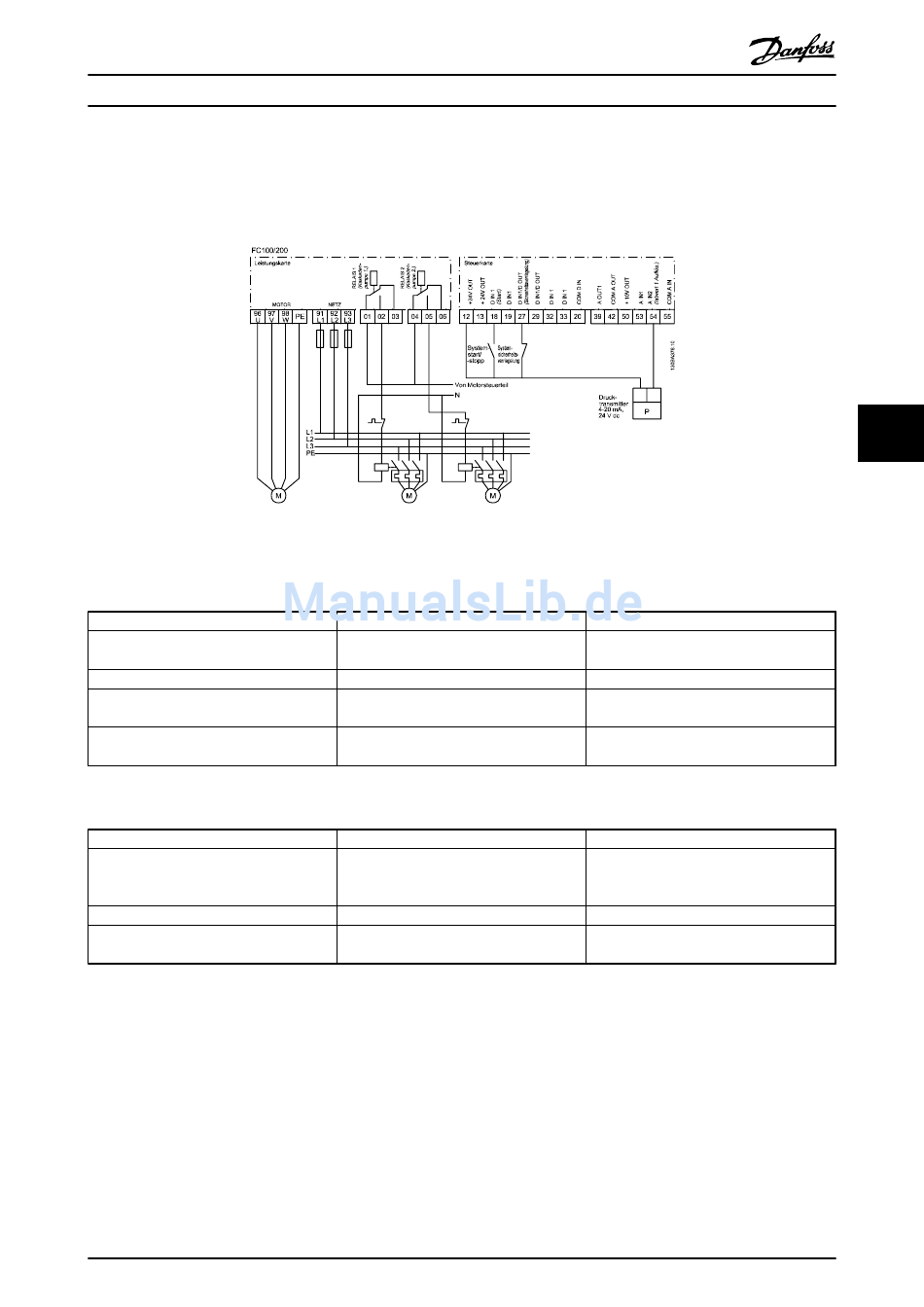

Der Schaltplan zeigt ein Beispiel mit integriertem BASIC Kaskadenregler mit einer Regelpumpe (Führungspumpe) und zwei
Konstantpumpen, einem 4-20-mA-Geber und einer Sicherheitsverriegelung des Systems.

6.1.14 Start-/Stoppbedingungen

Den Digitaleingängen zugeordnete Befehle Siehe Digitaleingänge, Parametergruppe 5-1*.
Start (SYSTEMSTART/STOPP)
Führungspumpenstart
Freilauf (NOT-AUS)
Sicherheitsverriegelung
Funktion der Tasten auf dem LCP:
Hand On (Hand ein)
Off (Aus)
Auto On (Auto ein)
®
VLT HVAC Drive Projektierungshandbuch
Regelpumpe (Führungspumpe)
Rampe-Auf (bei Stopp und vorliegender
Anforderung)
Rampe-Auf, wenn SYSTEMSTART aktiv ist
Freilaufstopp
Freilaufstopp
Regelpumpe (Führungspumpe)
Rampe-Auf (wenn Stopp durch normalen
Stoppbefehl) oder weiter im normalen
Betrieb, wenn dieser bereits im Gang ist
Rampe-Ab
Startet oder stoppt je nach Befehlen über
Klemmen oder serielle Schnittstellen
®
MG.11.BA.03 - VLT ist eine eingetragene Marke von Danfoss
Konstantpumpen
Zuschalten (bei Stopp und vorliegender
Anforderung)
Nicht betroffen
Abschaltung (eingebaute Relais werden
stromlos geschaltet)
Abschaltung (eingebaute Relais werden
stromlos geschaltet)
Konstantpumpen
Abschaltung (bei Betrieb)
Rampse-Ab
Zuschalten/Abschalten
