Anwendungsbeispiele
bandbreite stellt die für den Betrieb erforderliche
Bandbreite zur Verfügung. Bei einer großen und schnellen
Änderung des Systemdrucks setzt die übergeordnete
Bandbreite die Zuschaltbandbreite außer Kraft, damit eine
sofortige Reaktion auf einen kurzen Lastwechsel vermieden
wird. Für die übergeordnete Bandbreite kann ein Timer
programmiert werden, um ein Zuschalten bis zur Stabili-
sierung des Systemdrucks und zur Etablierung der
normalen Regelung zu vermeiden.
Wenn derKaskadenregler aktiviert ist und normal läuft und
der Frequenzumrichter einen Abschaltalarm ausgibt, wird
die Druckhöhe des Systems durch Zuschalten und
Abschalten von Konstantpumpen aufrechterhalten. Um
häufiges Zuschalten und Abschalten zu vermeiden und
Druckschwankungen zu minimieren, wird statt der
Zuschaltbandbreite eine größere Bandbreite für festgelegte
Drehzahlen verwendet.

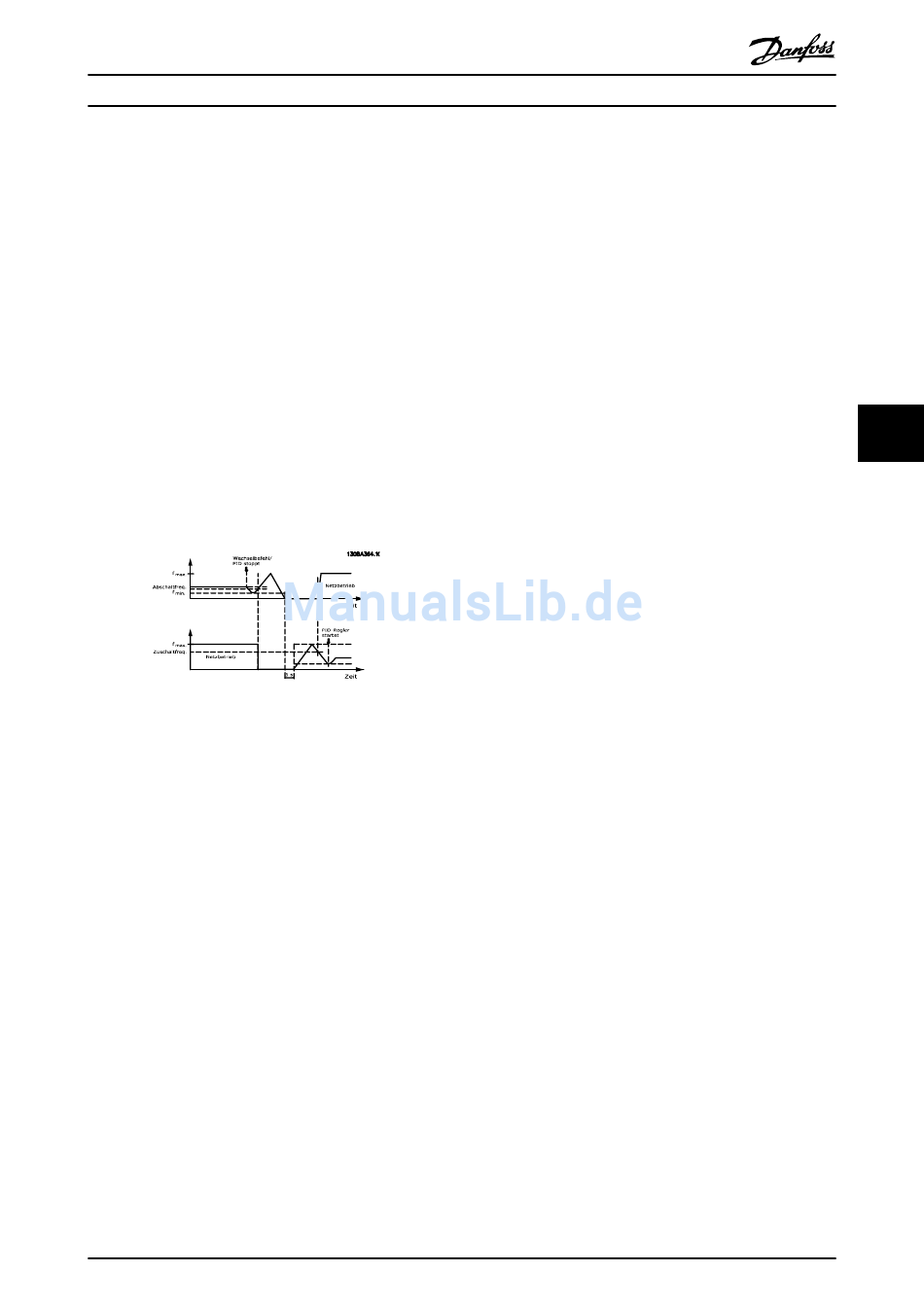

6.1.9 Zuschalten von Pumpen mit
Führungspumpenwechsel
Bei aktiviertem Führungspumpenwechsel werden maximal
zwei Pumpen geregelt. Bei einem Wechselbefehl wird die
Führungspumpe auf de Mindestfrequenz (fmin) herunter-
gefahren, und nach einer bestimmten Verzögerung erreicht
sie wieder die Höchstfrequenz (fmax). Wenn die Drehzahl
der Führungspumpe die Abschaltfrequenz erreicht, wird
die Konstantpumpe abgeschaltet. Die Führungspumpe
wird weiter hochgefahren und dann heruntergefahren, bis
sie anhält und die beiden Relais abgeschaltet werden.
Nach einer Zeitverzögerung wird das Relais für die
Konstantpumpe eingeschaltet, und diese Pumpe wird zur
neuen Führungspumpe. Die neue Führungspumpe wird
hochgefahren, bis sie die maximale Drehzahl erreicht, und
dann heruntergefahren, bis sie die minimale Drehzahl
erreicht. Bei Erreichen der Einschaltfrequenz wird jetzt die
alte Führungspumpe als neue Konstantpumpe ins Netz
zugeschaltet.
Wenn die Führungspumpe für eine programmierte Dauer
bei Mindestfrequenz (fmin) gelaufen ist, während eine
Konstantpumpe läuft, trägt die Führungspumpe nur wenig
zum System bei. Wenn der programmierte Timerwert
abläuft, wird die Führungspumpe entfernt, wodurch
Probleme mit der Warmwasserzirkulation vermieden
werden.
®
VLT
HVAC Drive Projektierungshandbuch
®
MG.11.BA.03 - VLT
ist eine eingetragene Marke von Danfoss

6.1.10 Systemstatus und Betrieb

Wenn die Führungspumpe in den Energiesparmodus
wechselt, wird die Funktion auf dem LCP angezeigt. Die
Führungspumpe kann auch im Energiesparmodus
gewechselt werden.
Wenn der Kaskadenregler aktiviert ist, wird der Betriebs-
status jeder Pumpe sowie des Kaskadenreglerss auf dem
LCP angezeigt. Die angezeigten Informationen umfassen:
Die Status der Pumpen als Anzeige der Status der
jeder Pumpe zugeordneten Relais. Das Display
zeigt an, welche Pumpen auf dem
Frequenzumrichter deaktiviert, ausgeschaltet oder
in Betrieb sind oder auf dem Netz/Motorstarter
laufen.
Den Kaskadenstatus als Anzeige des Status des
Kaskadenreglerss. Das Display zeigt an, dass der
Kaskadenregler deaktiviert ist, alle Pumpen
ausgeschaltet sind, und alle Pumpen durch Not-
Aus abgeschaltet wurden, alle Pumpen laufen,
Konstantpumpen zu-/abgeschaltet werden und
ein Wechsel der Führungspumpe stattfindet.
Durch Abschalten bei Nichtvorhandensein eines
Flusses wird garantiert, dass alle Konstantpumpen
einzeln gestoppt werden, bis wieder ein Fluss
vorhanden ist.
