Installieren
5. Verwenden Sie ein vom Motorhersteller
empfohlenes isoliertes Lager (Hinweis: In Motoren
namhafter Hersteller sind diese bei der vorlie-
genden Größe im Normalfall bereits eingebaut)
Falls erforderlich nach Absprache mit Danfoss:
6. Verringern Sie die IGBT-Taktfrequenz
7. Ändern Sie die Wellenform des Wechselrichters,
60° AVM vs. SFAVM
8. Installieren Sie ein Wellenerdungssystem oder
eine isolierende Kupplung zwischen Motor und
Last
9. Verwenden Sie die minimalen Drehzahleinstel-
lungen, falls möglich
10. Verwenden Sie einen du/-dt- oder einen
Sinusfilter
5.5 Installation verschiedener
Verbindungen

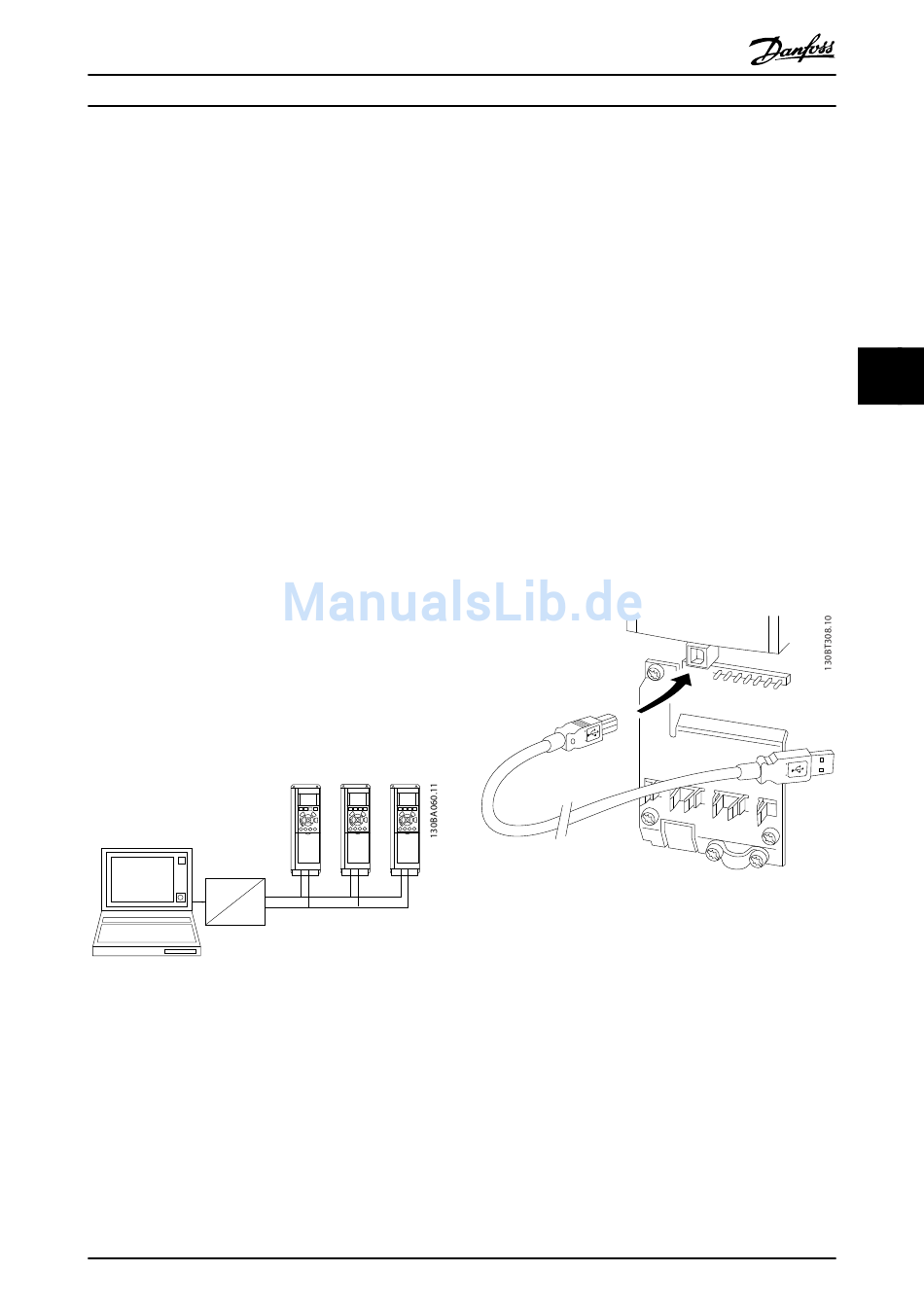

5.5.1 RS-485-Busanschluss
Ein oder mehrere Frequenzumrichter können mittels der
RS-485-Standardschnittstelle an einen Regler (oder Master)
angeschlossen werden. Klemme 68 ist mit dem P-Signal
(TX+, RX+) verbunden, während Klemme 69 mit dem N-
Signal (TX-,RX-) verbunden ist.
Sollen mehrere Frequenzumrichter an einen Master
angeschlossen werden, sind die Schnittstellen parallel zu
verbinden.
RS 232
USB
RS 485
Zur Vermeidung von Potentialausgleichsströmen über die
Abschirmung kann der Kabelschirm über Klemme 61
einseitig geerdet werden (Klemme 61 ist intern über RC-
Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss an beiden Enden durch ein
Widerstandsnetzwerk abgeschlossen werden. Hierzu ist
Schalter S801 auf der Steuerkarte auf "ON" zu stellen.
Nähere Informationen finden Sie im Abschnitt Schalter
S201, S202 und S801.
®
VLT HVAC Drive Projektierungshandbuch
68 69 68 69 68 69
+
-
®
MG.11.BA.03 - VLT ist eine eingetragene Marke von Danfoss
Das Kommunikationsprotokoll muss auf 8-30 FC-Protokoll
eingestellt sein.
5.5.2 Einen PC an den Frequenzumrichter
anschließen
Zur Steuerung oder Programmierung des
Frequenzumrichters über einen PC installieren Sie das PC-
basierte Konfigurations-Tool MCT 10-
Konfigurationssoftware.
Der PC kann über ein Standard-USB-Kabel (Host/Gerät)
oder über die RS-485-Schnittstelle angeschlossen werden.
®
Siehe hierzu im VLT HVAC Drive Projektierungshandbuch
das Kapitel Installieren > Installation sonstiger Verbindungen.
HINWEIS
Die USB-Verbindung ist galvanisch von der Versorgungs-
spannung (PELV = Protective extra low voltage /
Schutzkleinspannung) und anderen Hochspannungs-
klemmen getrennt. Die USB-Verbindung ist mit der
Schutzerde des Frequenzumrichters verbunden. Verwenden
Sie nur einen isolierten Laptop für die USB-Verbindung mit
dem Frequenzumrichter.
Abbildung 5.24 Informationen zu Steuerkabelverbindungen
finden Sie unter Steuerklemmen.
PC-basiertes Konfigurationstool MCT 10-
Konfigurationssoftware
Alle Frequenzumrichter verfügen über einen seriellen
Kommunikationsanschluss. Danfoss bietet ein PC-Tool für
die Kommunikation zwischen PC und Frequenzumrichter,
PC-basiertes Konfigurationstool MCT 10-
Konfigurationssoftware.
MCT 10-Konfigurationssoftware
MCT 10-Konfigurationssoftware wurde als benutzerfreund-
liches interaktives Tool zur Einstellung von Parametern in
unseren Frequenzumrichtern entwickelt.
5 5
