Anwendungsbeispiele

6 Anwendungsbeispiele

6.1.1 Start/Stopp

Klemme 18 = Start/Stopp 5-10 Klemme 18 Digitaleingang [8]
Start
Klemme 27 = Ohne Funktion 5-12 Klemme 27 Digital-
eingang [0] Ohne Funktion (Standard Motorfreilauf invers
5-10 Klemme 18 Digitaleingang = Start (Standard)
5-12 Klemme 27 Digitaleingang = Motorfreilauf
invers (Standard)

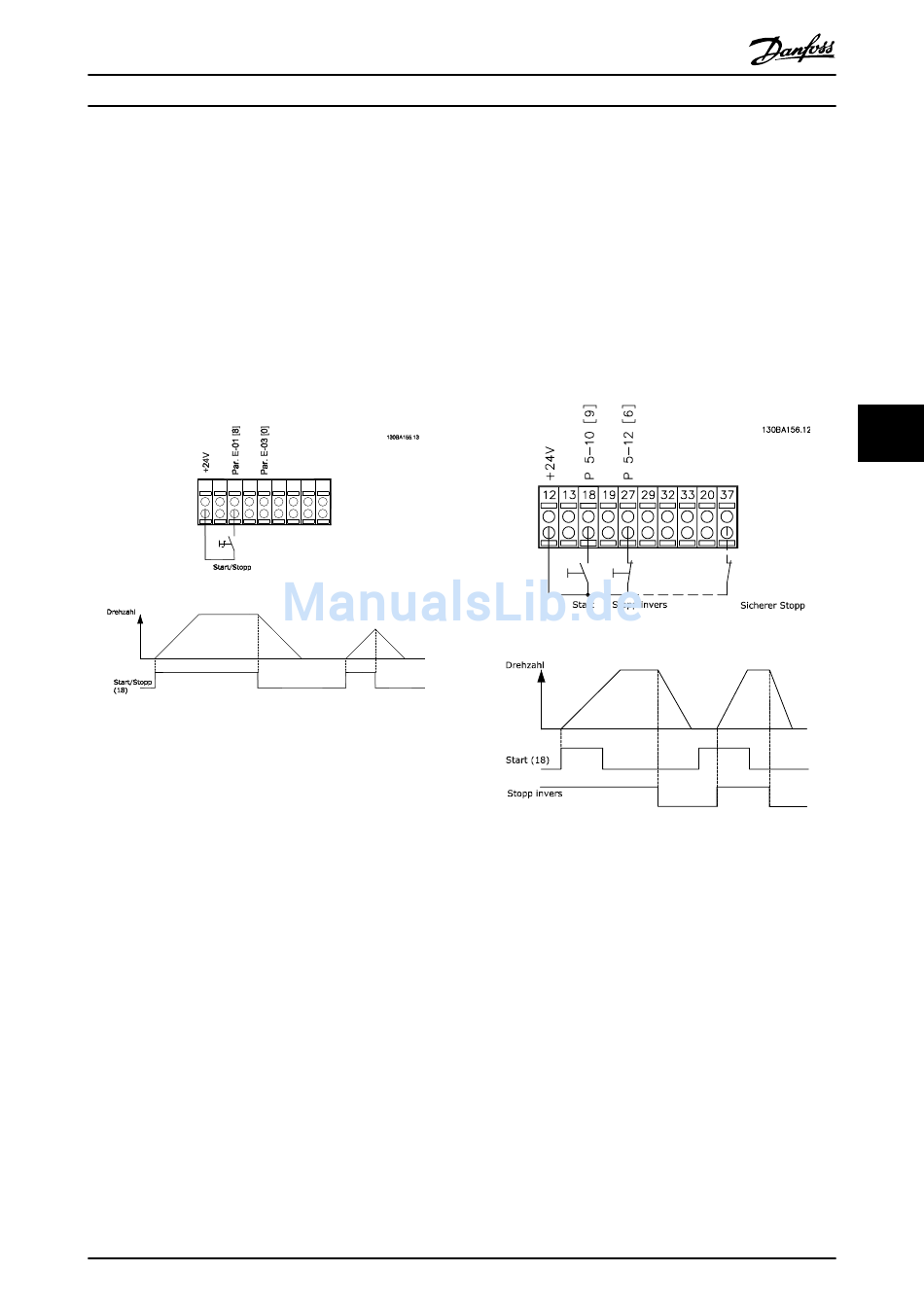

Abbildung 6.1 Klemme 37: Nur verfügbar mit Sicherer Stopp-
Funktion!
®
VLT HVAC Drive Projektierungshandbuch
®
MG.11.BA.03 - VLT ist eine eingetragene Marke von Danfoss

6.1.2 Puls-Start/-Stopp

Klemme 18 = Start/Stopp 5-10 Klemme 18 Digitaleingang [9]
Puls-Start
Klemme 27 = Stopp 5-12 Klemme 27 Digitaleingang [6]
Stopp invers
5-10 Klemme 18 Digitaleingang = Puls-Start
5-12 Klemme 27 Digitaleingang = Stopp invers
Abbildung 6.2 Klemme 37: Nur verfügbar mit Sicherer Stopp-
Funktion
