5.2.13 Elektrische Installation, Steuerkabel

5 5

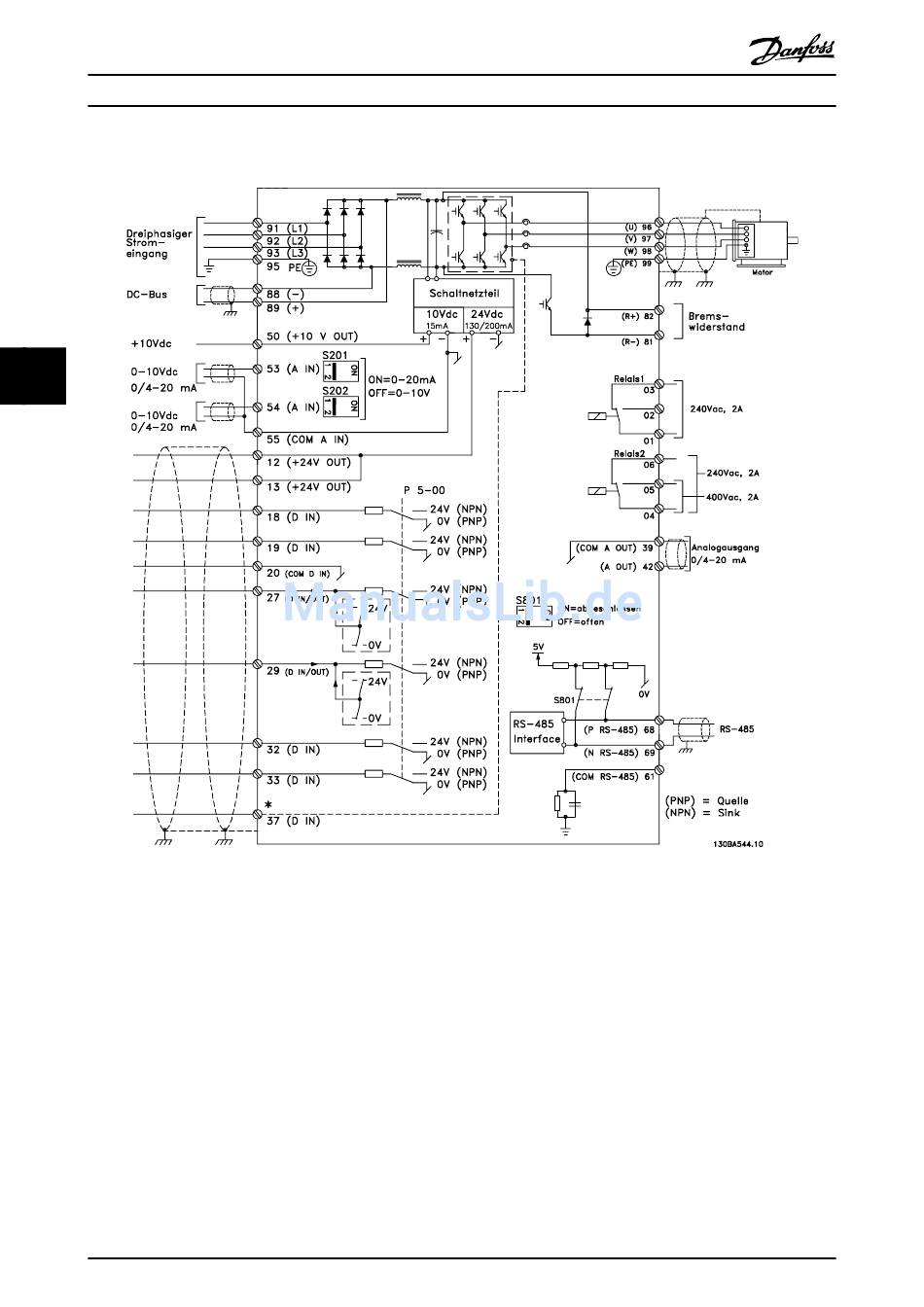

Abbildung 5.23 Schaltbild mit allen elektrischen Klemmen.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen (und je nach Installation) aufgrund von Störungen in
den Netzkabeln zu Erdungsschleifen mit 50/60 Hz führen.
In diesem Fall muss ggf. die Abschirmung unterbrochen werden, oder Sie müssen einen Kondensator mit 100 nF zwischen
Abschirmung und Gehäuse installieren.
Die digitalen und analogen Ein- und Ausgänge müssen separat an die gemeinsamen Eingänge des Frequenzumrichters
(Klemme 20, 55 und 39) angeschlossen werden, damit Erdströme aus beiden Gruppen keine anderen Gruppen beeinflussen.
Zum Beispiel kann durch Einschalten des Digitaleingangs das analoge Eingangssignal gestört werden.
HINWEIS
Steuerkabel müssen abgeschirmt werden.
®
