Anwendungsbeispiele

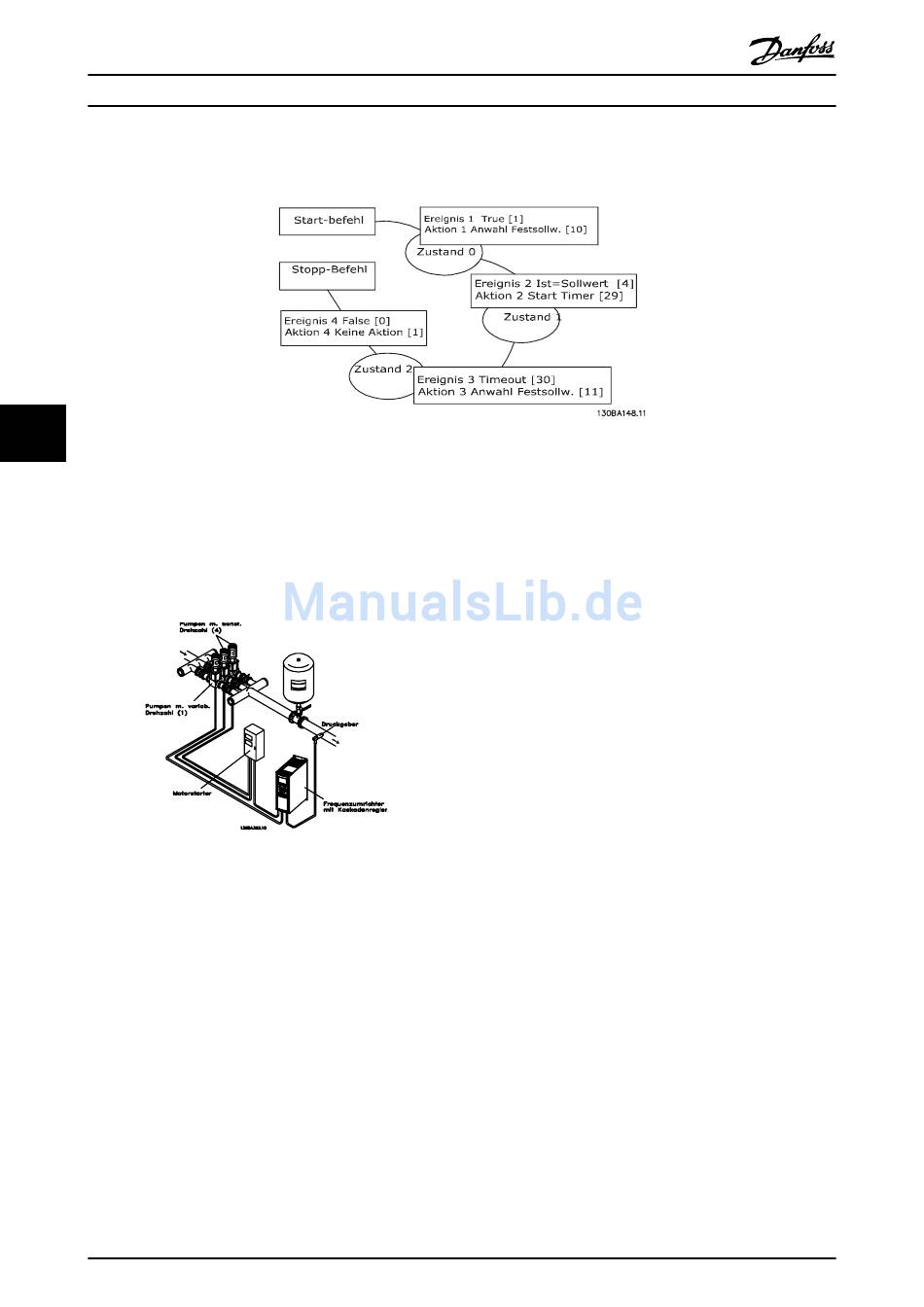

Stellen Sie Aktion 4 in 13-52 SL-Controller Aktion [4] auf
Keine Aktion [1] ein.
6 6
Stellen Sie die Smart Logic Control in 13-00 Smart Logic
Controller auf EIN.
Start-/Stoppbefehl wird an Klemme 18 angewendet. Mit
dem Stoppsignal wird die Rampe im Frequenzumrichter
verringert und der Freilauf aktiviert.

6.1.8 BASIC Cascade Controller

Der BASIC Kaskadenregler wird für Pumpanwendungen
eingesetzt, in denen ein bestimmter Druck (Druckhöhe)
oder Wert über einen breiten dynamischen Bereich
aufrechterhalten werden muss. Der Betrieb einer großen
Pumpe mit variabler Drehzahl über einen breiten Bereich
ist wegen des niedrigen Pumpenwirkungsgrads und der
praktischen Grenze von ca. 25 % der vorgegebenen
Volllastgeschwindigkeit keine optimale Lösung
Im BASIC Kaskadenregler regelt der Frequenzumrichter
einen Regelmotor als Regelpumpe (Führungspumpe) und
kann bis zu zwei Pumpen mit konstanter Drehzahl ein- und
ausschalten. Durch Regelung der Drehzahl der ersten
Pumpe erhält das gesamte System eine variable Drehzahl-
regelung. So wird ein konstanter Druck aufrechterhalten
und gleichzeitig ein Druckstoß verhindert, was zu einer
geringeren Belastung und einem ruhigeren Betrieb von
Pumpensystemen führt.
122
®
VLT HVAC Drive Projektierungshandbuch
Konstantführungspumpe
Die Motoren müssen gleich groß sein. Dank dem BASIC
Kaskadenregler kann der Frequenzumrichter bis zu 3
Pumpen gleicher Größe mithilfe der beiden in den
Frequenzumrichtern integrierten Relais regeln. Wenn die
Regelpumpe (Führungspumpe) direkt an den
Frequenzumrichter angeschlossen wird, werden die beiden
anderen Pumpen von den beiden eingebauten Relais
geregelt. Wenn ein Wechsel der Führungspumpe aktiviert
ist, werden die Pumpen an die eingebauten Relais
angeschlossen, und der Frequenzumrichter kann 2 Pumpen
betreiben.
Wechsel der Führungspumpe
Die Motoren müssen gleich groß sein. Dank dieser
Funktion kann der Frequenzumrichter zwischen den
Pumpen im System wechseln (max. 2 Pumpen). Bei einem
solchen Betrieb werden die Laufzeiten der Pumpen
ausgeglichen, wodurch der erforderliche Wartungsaufwand
sinkt und die Zuverlässigkeit und Lebensdauer des Systems
erhöht werden. Der Wechsel der Führungspumpe kann
aufgrund eines Befehlssignals oder durch Zuschalten einer
weiteren Pumpe erfolgen.
Der Befehl kann manuell oder durch ein Ereignissignal
erfolgen. Wenn der Wechsel ausgewählt wurde, findet der
Führungspumpenwechsel bei jedem Auftreten des
Ereignisses auf. Es kann auch ausgewählt werden, wann
ein Wechseltimer abläuft: zu einer vorgegebenen Tageszeit
oder wenn die Führungspumpe in den Energiesparmodus
wechselt. Das Zuschalten wird durch die tatsächliche
Systemlast festgelegt.
Ein separater Parameter begrenzt das Stattfinden des
Wechsels auf Zeitpunkte, zu denen die gesamte
erforderliche Kapazität > 50 % ist. Die gesamte Pumpenka-
pazität wird wie folgt festgelegt: Führungspumpe plus
Kapazität der Konstantpumpen.
Bandbreitenverwaltung
In Kaskadenregelungssystemen wird der gewünschte
Systemdruck zur Vermeidung häufigen Umschaltens von
Konstantpumpen innerhalb einer bestimmten Bandbreite
statt auf einem konstanten Niveau gehalten. Die Zuschalt-
®
