Einführung zum VLT® HVAC Dr...
2 2

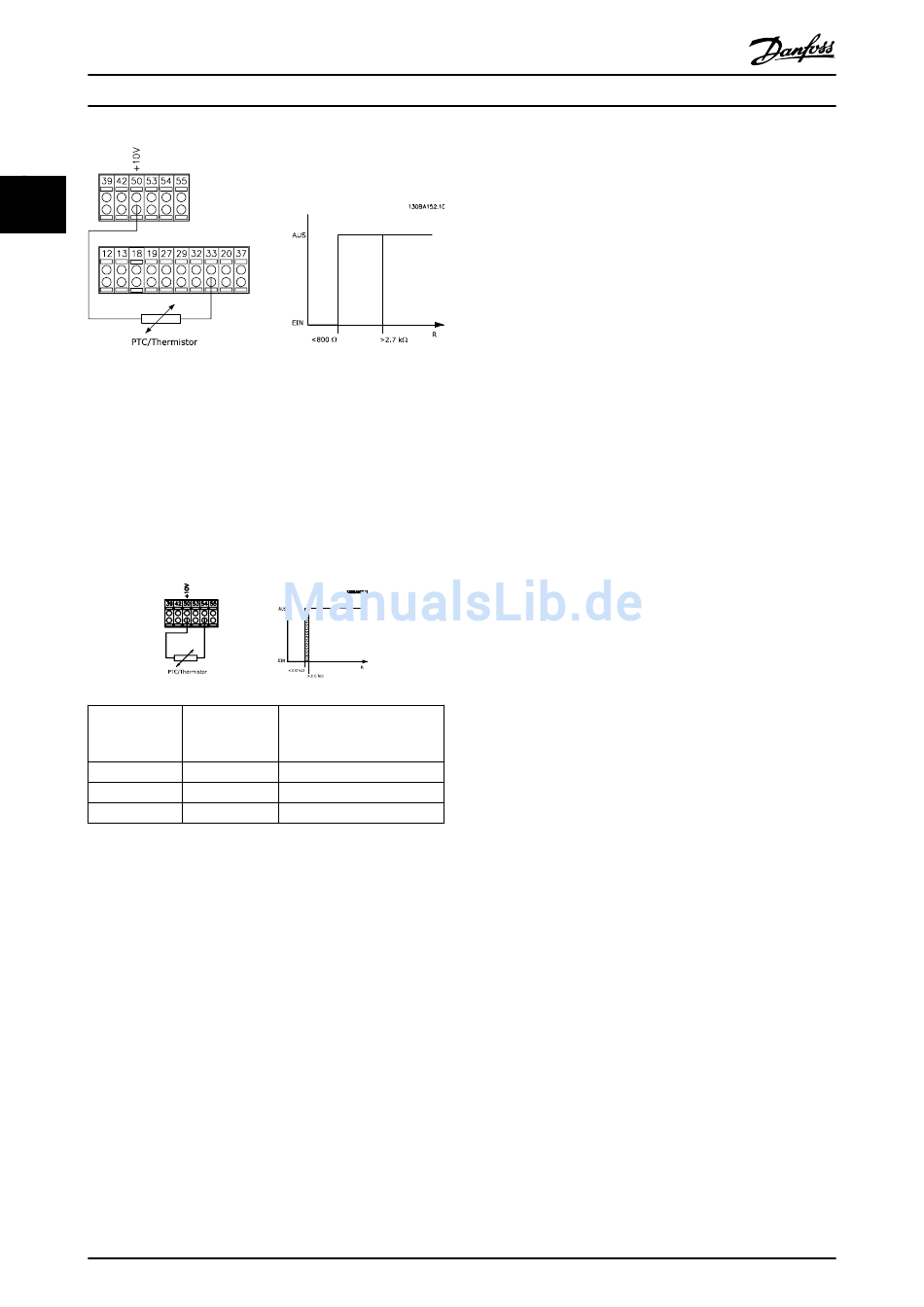

Verwenden eines Analogeingangs und einer 10-V-
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die
Motortemperatur zu hoch ist.
Parameterkonfiguration:
Stellen Sie 1-90 Thermischer Motorschutz auf Thermistor
Abschalt. [2] ein.
Stellen Sie 1-93 Thermistoranschluss auf Analogeingang 54
[2] ein.
Wählen Sie keine Sollwertquelle.
Eingang
Digital/analog
Digital
Digital
Analog
HINWEIS
Prüfen Sie, ob die gewählte Versorgungsspannung der
Spezifikation des benutzten Thermistorelements entspricht.
Zusammenfassung
Die Momentgrenzenfunktion schützt den Motor
unabhängig von seiner Drehzahl vor Überlast. Das ETR
schützt den Motor vor Überhitzung. Ein weiterer Motor-
Überlastschutz ist nicht notwendig. So regelt das ETR bei
Erhitzung des Motors wie lange der Motor mit hoher
Temperatur laufen kann, bevor er gestoppt wird, um
Überhitzung zu vermeiden. Wird der Motor überlastet,
ohne die ETR-Abschalttemperatur für den Motor zu
erreichen, schützt die Momentgrenze den Motor vor
Beschädigung und die Anwendung vor Überlast.
ETR wird in 1-90 Thermischer Motorschutz aktiviert und in
4-16 Momentengrenze motorisch geregelt. Die Zeit bis zur
Abschaltung des Frequenzumrichters durch die Moment-
52
VLT
Versorgungs- Grenzwert
spannung Abschaltwerte
VAbschaltwerte
24
< 6,6 kΩ - > 10,8 kΩ
10 < 800 Ω - > 2,7 kΩ
10
< 3,0 kΩ - > 3,0 kΩ
MG.11.BA.03 - VLT
®
HVAC Drive Projektierungshandbuch
grenzenwarnung wird in 14-25 Drehmom.grenze
Verzögerungszeit eingestellt.
®
